3.7. Построение поперечного профиля

Поперечный профиль вычерчивают на отдельном листе формата II.

Оба его масштаба - и горизонтальный, и вертикальный - прини­мают одинаковыми (1:200). Сетку поперечника следует разбить, как показано в прил.5.

для поперечного профиля подготавливают и заполняют две графы: отметки земли и расстояний.

Следует помнить, что все горизонтальные расстояния в поперечном профиле указываются от оси трассируемого сооружения. На поперечном профиле их следует откладывать вправо и влево от вер­тикального отрезка, обозначающего в графе расстояний положение ПКЗ + 48. Последний подписывают симметрично относительно этого отрезка под нижней линией графы расстояний. Расстояния между со­седними точками на поперечнике записывают в графе расстояния.

По отметкам земли строят линию поперечного профиля. Отметка его линии условного горизонта может быть взята та же, что и на продольном профиле.

Над поперечным профилем подписывают его название "Попереч­ный профиль на ПК 3+48", указывают масштаб его построения.

3.8. Оформление расчетно-графической работы .

Работа должна быть оформлена в следующем виде:

1. Из ватмана делают об ложку, титульный лист которой надпи­сывают в соответствии, с прил. 8.

2. На обратной стороне титульного листа приклеивают почтовый конверт, в который вкладывают пикетажный журнал.

3. Порядок распределения документов при сшивке работы сле­дующий:

1. пикетажный журнал;

2. ведомость прямых и кривых;

3. план трассы;

4. журнал геометрического нивелирования;

5. продольный профиль;

6. поперечный профиль

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Инженерная геодезия/ Г.В. Багратуни, В.Н.Ганьшин, Б.Б.Данилевич и др. К.: Недра, 1964. 344 с.

2. Хейфец B.C., Даниле вин Б.Б. Практикум по инженерной геодезии. М.: Недра, 1973. С. 282-290.

3. Сироткин М.П. Справочник по геодезии для строителей. М.: Недра, 1981. С. 148-163.

4. СНиП 2.05.02-85. Автомобильные дороги/Госстрой СССР. М.: Стройиэдат, 1966.

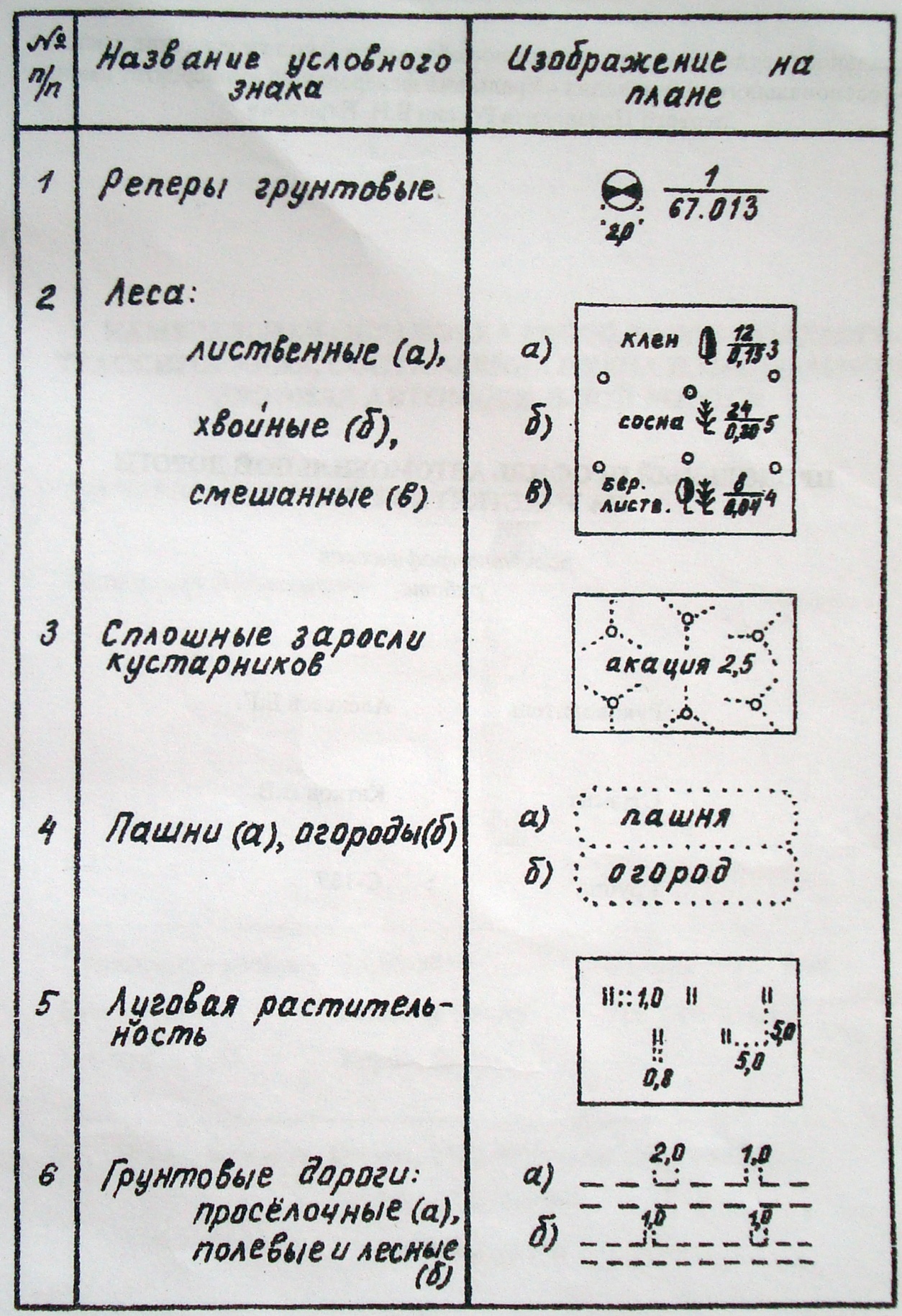

5. Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500. М.: Недра, 1973. С. 144.

6. Алексеев Б.Г., Лобанова Г.С. Расчёт элементов автомобильной дороги с использованием ЭВМ СМ-3. Свердловск: УПИ, I987-.C.20.

Ведомость прямых и кривых ПРИЛОЖЕНИЕ 2

№ угла

километры

Узлы поворота

Кривые

Прямые

элементы кривой

Положение

Длины

Направления

Положение вершины

Величина

R

T

K

Б

Д

НК

KK

θ право

θ лево

радиус

тангенс

кривая

биссектриса

домер

начала кривой

конца кривой

П прямая вставка

S Расстояние между вер-шинами

Α дирек-ционный угол

r румб

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Нач. трассы

0

0+00

0+62,98

2+18

105°00’

ЮВ 75°00’

1

0

2 + 18

21°56’

800

155,02

306,25

14,88

3,79

0+62,23

3+69,23

1+56,75

3+65,79*

83°04’

СВ 83°04’

2

0

5+55

6°15’

1000

54,60

109,08

1,49

0,12

5+00,40

6+09,48

0+58,75

1+63,12

89°19’

СВ 89°19’

3

0

7+18

27°57’

200

49,77

97,56

6,10

1,98

6+68,23

7+65,79

2+34,21

2+83,98

117°16’

ЮВ 62°44’

Σθ^ 34°12’

Σθ^ 21°56’

Σ2T 518,78

ΣК 512,89

ΣД 5,89

ΣП 5+12,11

ΣS 10+30,89

Контроль 1 Σ2Т–ΣК=ΣД = 518,78 – 512,89 = 5,89 .

Контроль 2 ΣК+ΣП=ΣS-ΣД=512,89 + 512,11 = 1025 = 1030,89 – 5,89 = 1025 .

Контроль 3 α_п-α_о= r_о- r_п= Σθ^п- Σθ^{^}=117°16’-105°00’=75°00’- 62°44’=34°11’-21°56’=12°16’

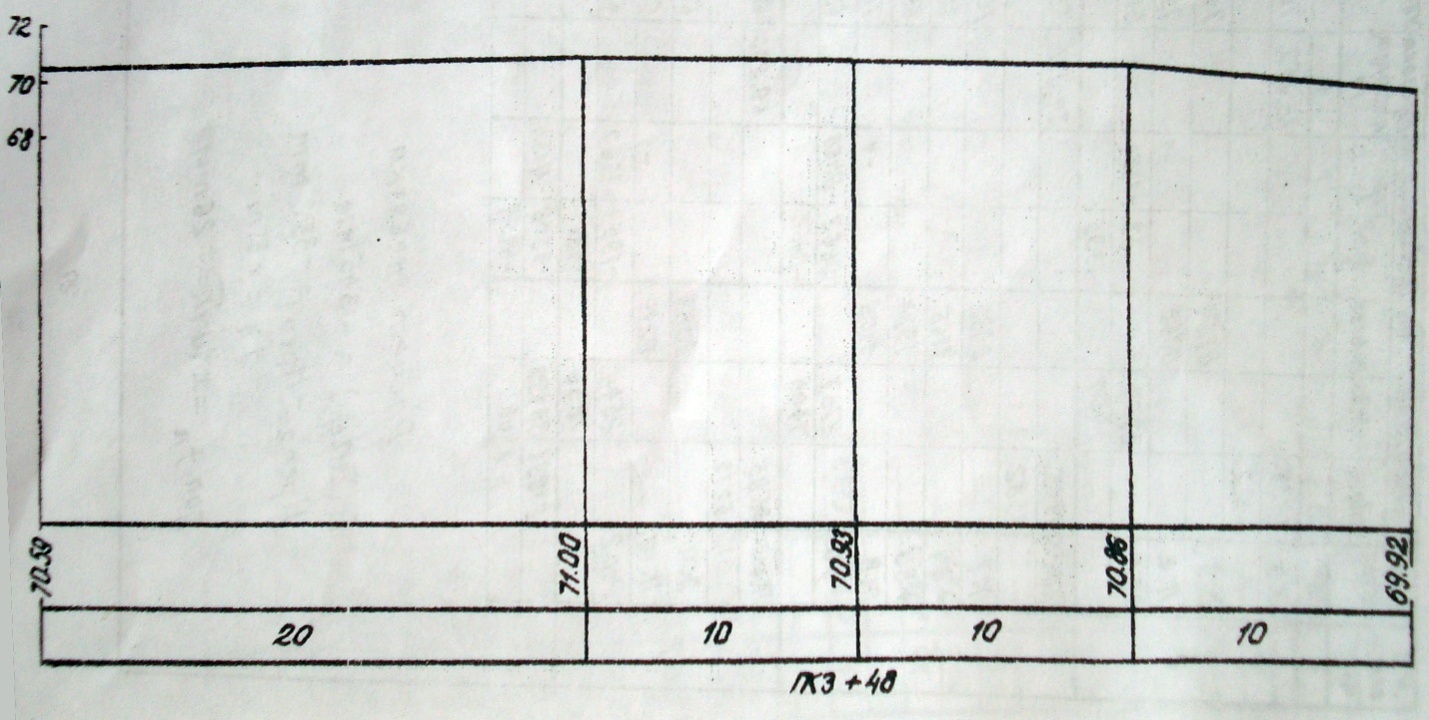

Поперечный профиль ПРИЛОЖЕНИЕ 5

М 1:200

ПРИЛОЖЕНИЕ 7

ПРИЛОЖЕНИЕ 8
