26. Дать описание круговой диаграммы и ее связи с векторной диаграммой напряжений и токов.
Наглядное представление. о количественных и качественных соотношениях токов, мощностей и напряжений в отдельных элементах асинхронной машины дает круговая диаграмма. Она является векторной диаграммой схемы замещения асинхронной машины с некоторыми дополнительными построениями. Круговая диаграмма позволяет определить графически все величины, необходимые для построения рабочих и пусковых характеристик двигателя.
В основу построения этой диаграммы положена упрощенная схема замещения с вынесенным намагничивающим контуром , для которой ток в обмотке статора
В данной схеме ток намагничивающего контура неизменен:
Í0 = Úl /(Zm + Z1) ≈ const,
и его вектор Í0 отстает от вектора напряжения Úl на угол φ0 , причем
tg φ0 = (Хт + X1 )/(Rm + R1 ).
Поскольку Хт + X1 > Rm + R1 угол φ0 близок к π/2.
Ток I'2 замыкается по контуру, называемому рабочим. В этом контуре индуктивные сопротивления

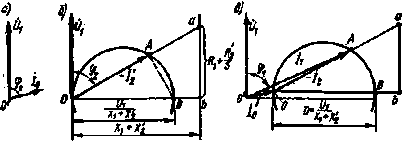

Упрощенные векторные диаграммы асинхронной машины
X1 и X2 неизменны, а переменное активное сопротивление равно (R1 + R'2/s), поэтому ток рабочего контура изменяется при изменении скольжения. Ток — Í'2 принимает максимальное значение при некотором скольжении, соответствующем сопротивлению рабочего контура R1 +R'2/s = 0. При этом ток — I'2 реактивный и его значение
I'2 max = U1 /(X1 + X'2 ).
Можно доказать, что при изменении активного сопротивления рабочего контура конец вектора тока -Í'2 перемещается по окружности ОАВ, диаметр которой ОВ в масштабе тока mi соответствует максимальному значению тока I'2 max. Отложим на оси абсцисс отрезок Ob, равный в масштабе сопротивлений mz реактивному сопротивлению рабочего контура (X1 + X'2), а из точки b перпендикулярно оси абсцисс отрезок bа, равный в том же масштабе активному сопротивлению (R1 + R'2 /s) этого контура при заданном скольжении. Отрезок
Oa = √ |
Ob2 + ba2 |
в масштабе сопротивлений представляет собой полное сопротивление рабочего контура при заданном скольжении
Zр.к = √(X1 + X'2)2 + (R1 + R'2 /s)2.
27. Линия закорочена. Какова должна быть длина линии, чтобы входное сопротивление было индуктивностью (емкостью)
Входное сопротивление — сопротивление переменному току между точками подключения антенны к фидерной линии. В общем случае вход¬ное сопротивление антенны имеет активную и реактивную составляю¬щие. Если антенна настроена в резонанс, то реактивная составляющая равна нулю. Входное сопротивление антенны зависит от частоты.
Длинная
линия является
системой с распределёнными постоянными
(параметрами), т.к. каждый элемент её
длины обладает одновременно некоторыми
значениями индуктивности L и
активного сопротивления R проводов,
ёмкости С и
проводимости тока G между
проводами. Через эти параметры определяют
основные характеристики Длинная
линия —волновое
сопротивление W и
скорость распространения vэлектромагнитных
волн вдоль неё. Мгновенные значения
силы переменного тока и напряжения в
любой точке Длинная
линияматематически
связаны между собой так называемыми
телеграфными уравнениями. Длинная
линия называется
однородной, если значения её параметров
неизменны на всём протяжении; при
отсутствии в ней электрических потерь,
т. е. R= G =
0 (обычно на радиочастотах),
Входное сопротивление Длинная
линия имеет
в общем случае комплексный характер
(содержит активную и реактивную
составляющие) и зависит от длины линии
и характера электрической нагрузки на
её конце (выходе). Входное сопротивление Длинная
линия бесконечной
длины равно W.
Для максимальной передачи энергии от
источника линии её входное сопротивление
должно быть активным и равным внутреннему
сопротивлению источника, т. е. согласованным
с ним. Различают 3 режима работы Длинная
линия:
режим бегущей волны, когда передаваемая
энергия полностью поглощается нагрузкой
(сопротивление нагрузки активное и
равное W);
режим стоячей волны, когда передаваемая
энергия полностью отражается от конца
линии к источнику (короткозамкнутая
или разомкнутая на концеДлинная
линия),
и промежуточный режим (сопротивление
нагрузки комплексное и не равное W). Длинная
линияприменяют
для передачи информации в дальней
телеграфно-телефонной связи, телевидении,
радиолокации, а также для передачи
энергии по проводам на далёкие расстояния
