4.6. Визначення основних параметрів гіт попарної дії
Параметри генератора імпульсів тиску попарної дії вибирали на основі вимог до конструкції доїльних апаратів [43, 45]. Враховуючи, що дія пружини впливає на співвідношення тактів, її параметри визначали із умови забезпечення доїння корів в діапазоні середніх (3,3-6,6)·10-2 дм3/с швидкостей при співвідношенні тактів більше одиниці. Для дослідного зразка апарата в холостому режимі роботи прийняли відносну тривалість такту ссання 60±5%, стиснення 40±5%, величину робочого тиску в міжстінному просторі доїльних стаканів 50±1 кПа.
Основні конструктивні розміри мембранно – клапанних механізмів і камер генератора імпульсів тиску (рис. 4.22) визначені згідно (2.22; 2.23), що визначають час протікання тактів ссання та стиснення. При цьому витримувалась умова при якій одержані розміри в найменшій мірі впливають на зміну співвідношення тактів.
Технологічно–конструктивні параметри пружини визначалися за умови, що вона створює тиск на клапан керованої частини, при якому відбудеться необхідна зміна співвідношення тактів в одній з пар виконавчих механізмів – стаканів.
П
ри
цьому повинна забезпечуватись стабільна
робота доїльного апарата при довільному
просторовому розміщенні генератора
імпульсів тиску, а також при його
використанні під час доїння як в
молокозбірний бідон, так і доїнні в
“Молокопровід” (рис. 4.23).
1 – керуюча частина; 2 – мембранно – клапанний механізм; 3 – з’єднувальний канал; 4 – спільна камера робочого вакуумметричного тиску; 5 – керована частина; 6, 9 – патрубки змінного вакуумметричного тиску; 7 – пружний елемент; 8 – патрубок постійного вакуумметричного тиску.

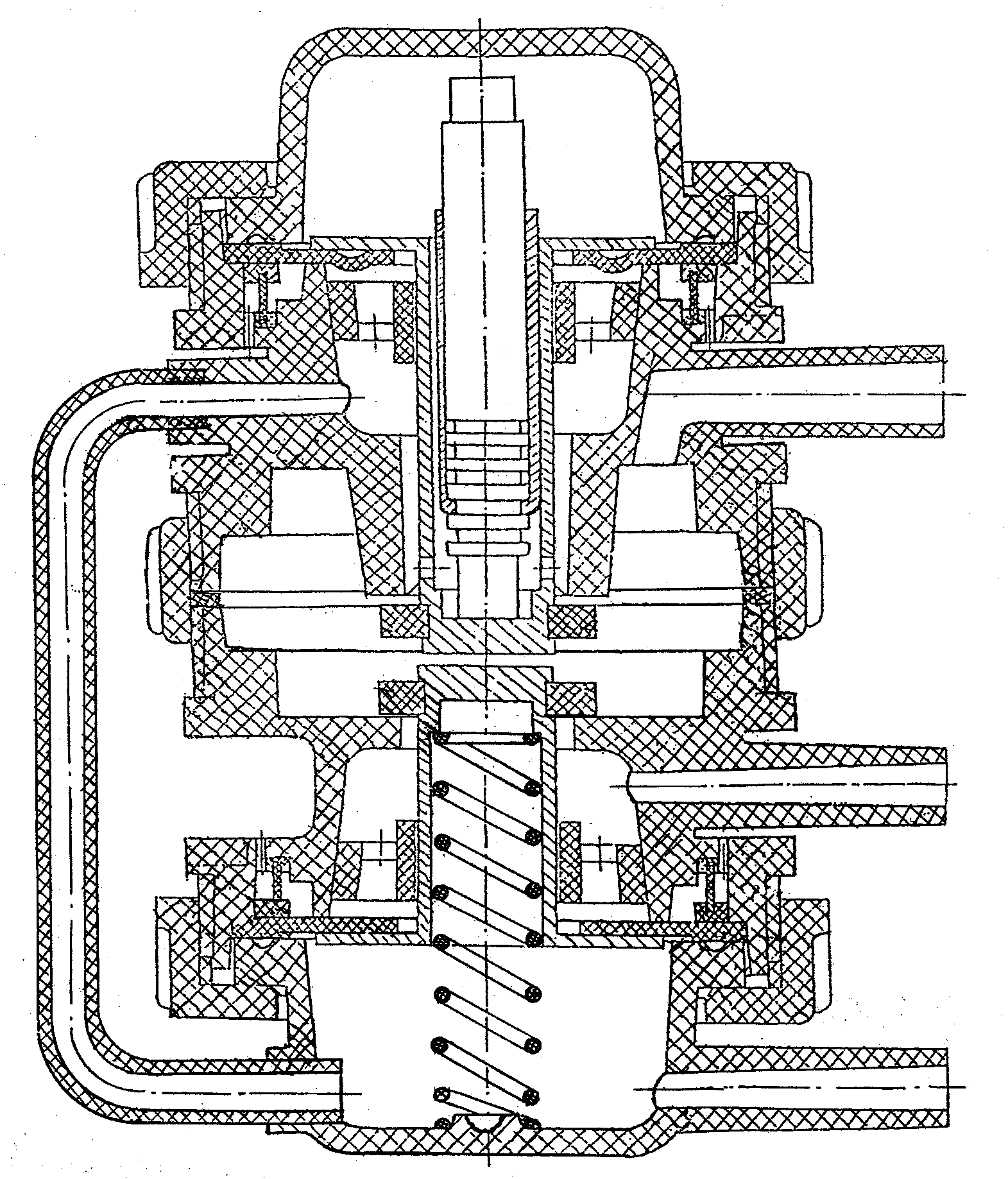

Рисунок 4.22. Конструктивна схема генератора імпульсів тиску попарної дії
а
б

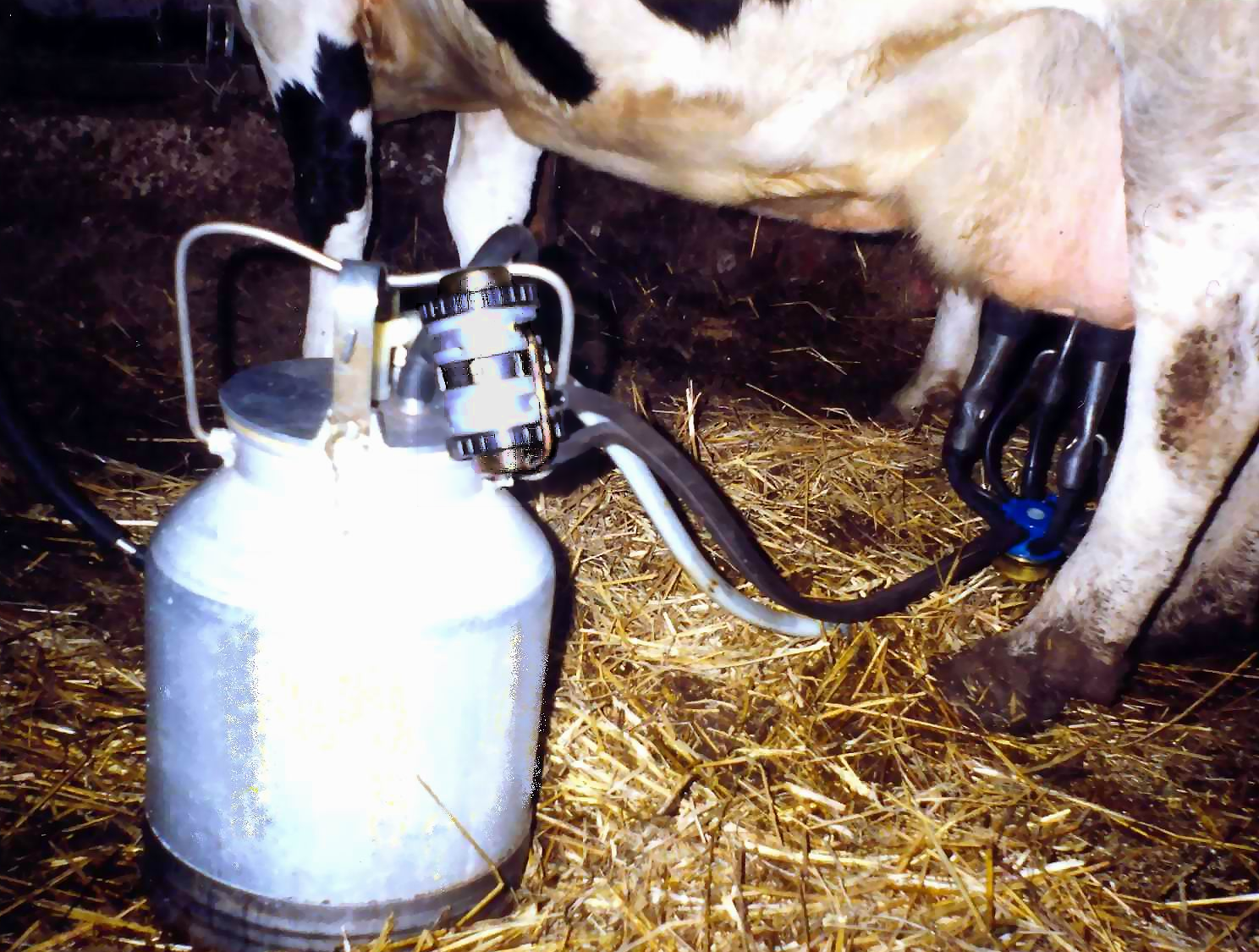

Рисунок 4.23. Конструктивне виконання доїльного апарата для доїння в бідон (а) та молокопровід (б)
4.7. Дослідний зразок генератора імпульсів тиску попарної дії
Таким чином доїльний апарат ДА – 70 (рис. 4.24) має удосконалений генератор імпульсів тиску попарної дії створений шляхом компонування відомої та нової елементної бази в технологічно–конструктивну схему (рис. 4.25).

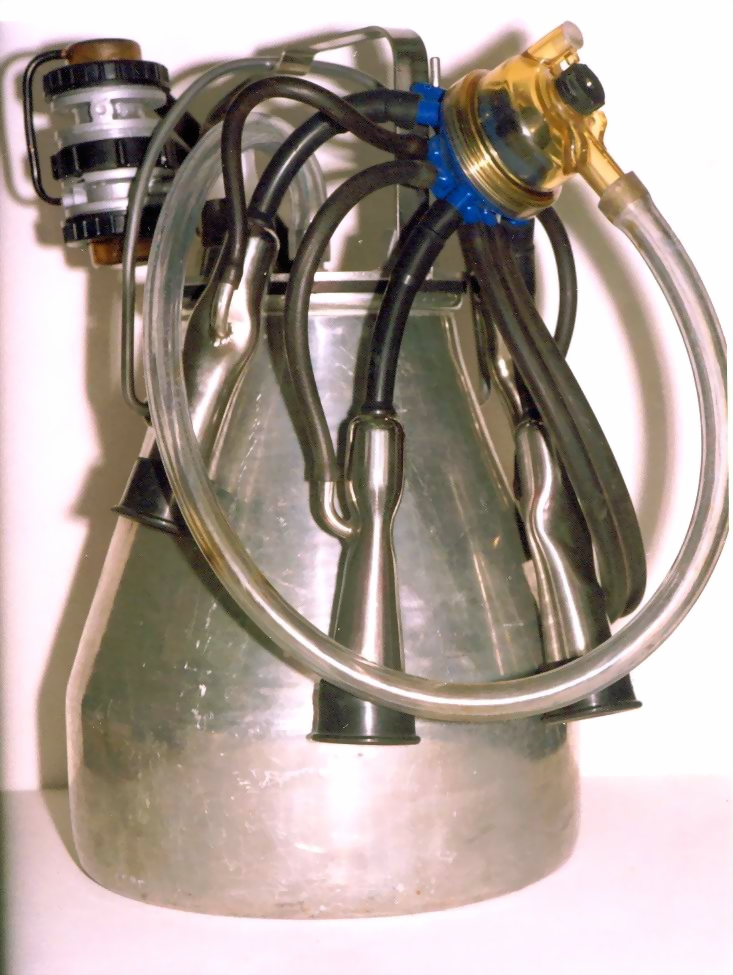

Рис. 4.24. – Доїльний апарат ДА – 70 з генератором імпульсів тиску попарної дії
ГІТ має керуючий та керований мембранно – клапанні механізми, при чому на клапан керованого мембранно – клапанного механізму тисне пружина із силою 88 Н (2.54), що забезпечує зміну співвідношення тактів та час протікання складових пульсації відносно керуючої частини. Такий режим роботи доїльного апарата дозволяє видоювати попарно долі вимені, що мають різний вміст молока з різною інтенсивністю. Процес доїння корів здійснюється при робочому вакуумметричному тискові 50±1 кПа, та частоті пульсації 0,9-1,1 Гц.
а
б
а – загальний вид;

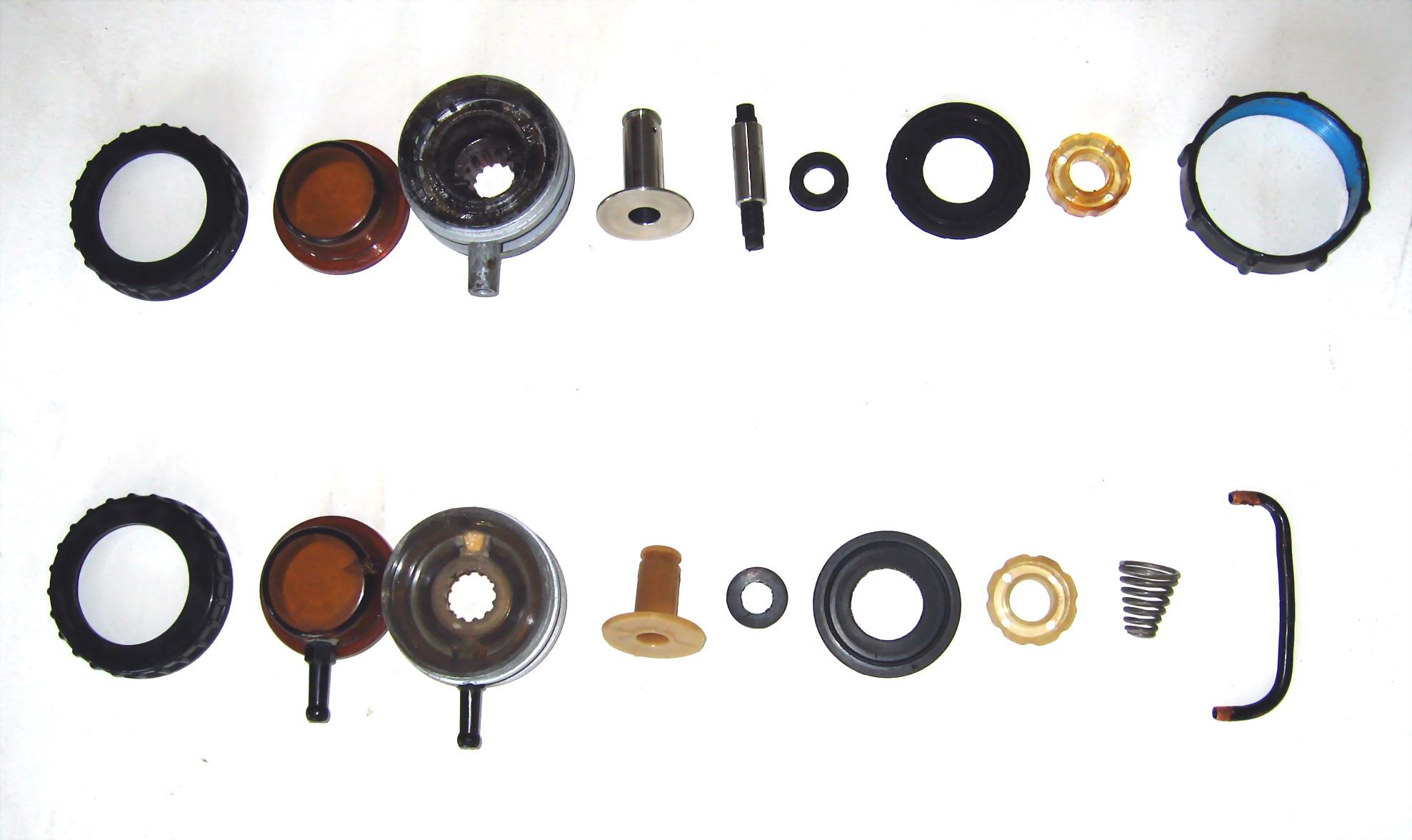

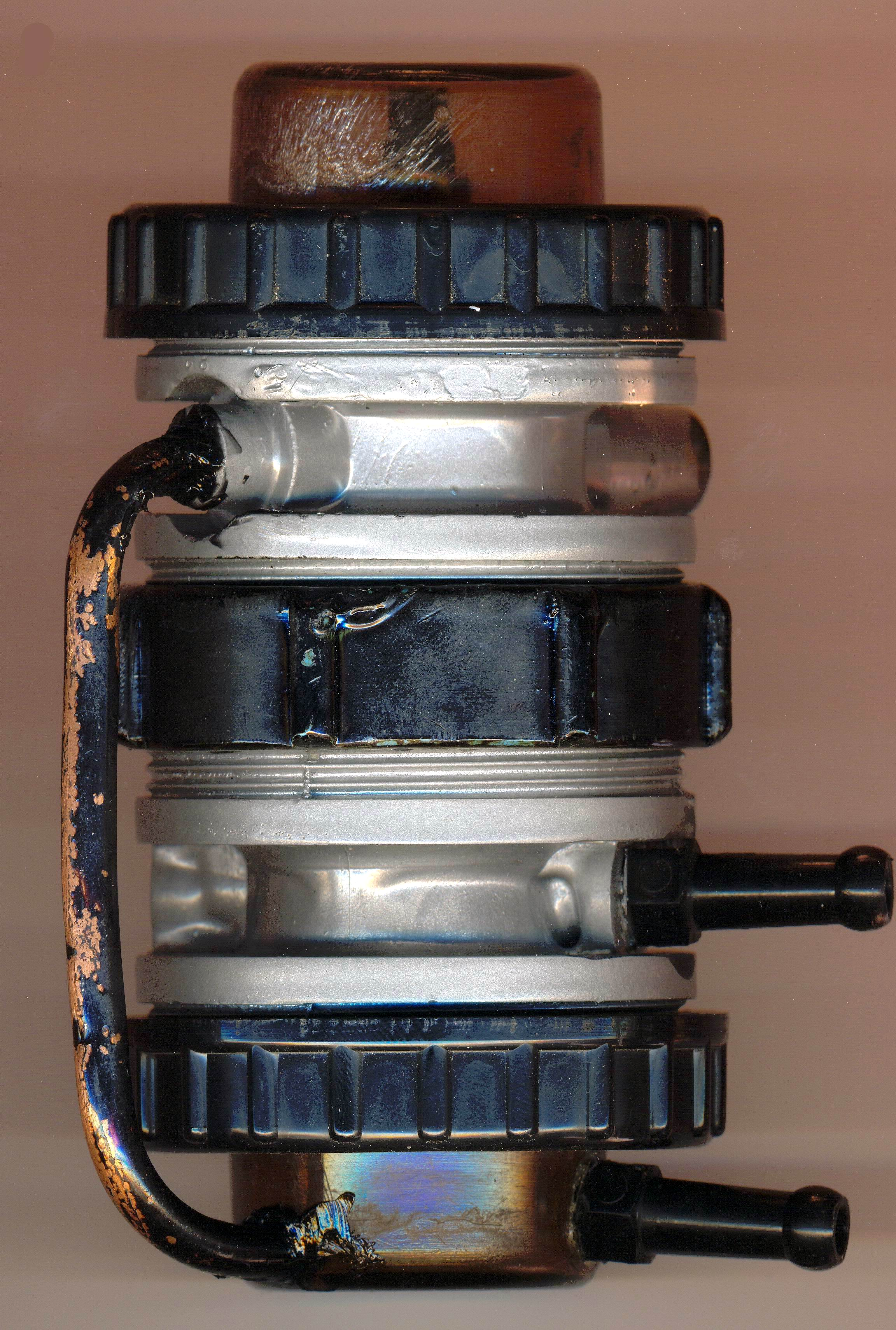

б – деталі генератора імпульсів тиску попарної дії.
Рисунок 4.25. Дослідний зразок генератора імпульсів тиску попарної дії
