Исходные данные:

Производительность, т/ч Разрывное усилие цепи, кН Число мест смазки Трудоемкость монтажа, ч Масса, кг Размеры цепи Длина скребка, мм Расстояние между скребками, мм Размеры монтажа: -ширина, м - глубина, м Скорость движения, м/с Длина транспортера, м

10 29 4 24 2000 16х80 370 1120 0,5 0,4 0,18 80

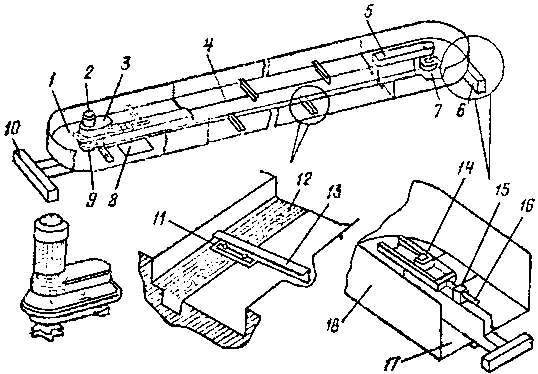

1.Технологическая и кинематическая схемы.

Описание технологического процесса

1 – Электродвигатель;

2 – клиноременная передача;

3 – ведущая звездочка;

4, 5, 6 – шестерни редуктора;

7 – ведущая звездочка транспортера;

8 – цепь со скребками.

2. Определение мощности. Расчет и построение механических характеристик и нагрузочных диаграмм рабочих машин.

При перемещении привода скребковым конвейером мощность расходуется на преодоление трения навоза о дно и стенки желоба, на перемещений навоза и шагового рабочего органа, подшипников в звездочках.

Потребляемая мощность электродвигателя привода конвейера определяется по формуле:

,

где L_c – расстояние между центрами валов приводных и натяжных звездочек, L_c =80 м;

_c=0,8…0,9 – обобщенный коэффициент сопротивления от перегибов цепи и трения в подшипниках валов;

К_п – коэффициент учитывающий сопротивления от перегибов цепи и трения в подшипниках валов;

q_с=5,8 кг/м масса 1 м рабочего органа;

К_з=1,1…1,3 – коэффициент запаса мощности;

_п=0,7…0,85 – КПД передаточного механизма;

=0 – угол наклона транспортера к горизонтали;

W_c – производительность транспортера, т/ч

U_с – скорость движения конвейера, м/с.

Расчет и построение механических характеристик.

Для цепных транспортеров (конвейера) построение механических характеристик производится при пуске в холостую.

При холостом ходе конвейера в цепи возникают усилия:

F_x.x.=9,81q_цL_пг_ц,

где q_ц – масса погонного метра цепи;

L_пг – длинна горизонтальной части транспортера, м;

_ц – коэффициент трения цепи о стенки навозного канала.

F_x.x.=9,815,81600,5=4552 Н

Механическую характеристику рабочей машины рассчитываем как зависимость приведенного к валу двигателя от его угловой скорости:

,

где М_с.х.х. – момент сопротивлений, приведенный к валу двигателя на холостом ходу, Нм;

F_x.x. – усилие в рабочем органе машины на холостом ходу;

U – скорость движения рабочего органа, м/с;

_д – угловая скорость вала двигателя, рад/с;

_р – КПД редуктора, принимаем по справочнику _р=0,94.

Механическая характеристика описывается уравнением:

М_с=Мтр_хх+(М_схх - Мтр_хх)V^х

Для конвейера х=0.

Мтр_хх=М_схх1,2=8,3  1,2 = 9,96 Нм, при =0

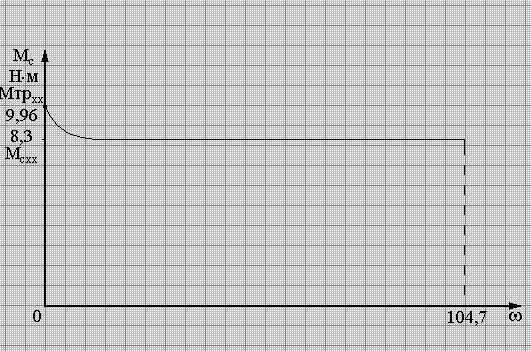

Рис. 2.1. Механическая характеристика рабочей машины.
