5 Подбор оборудования грп
Необходимо подобрать оборудование для ГРП суммарной производительностью Q=438,579м3/ч с избыточным давлением на входе 95кПа и давлении выходе 3 кПа. Плотность газа ρ=0,730кг/м³, температура газа Т-273К.
1 – входное отключающее устройство на основной линии; 2 – фильтр;
3 – диафрагма; 4 – предохранительный запорный клапан; 5 – регулятор давления; 6 – выходное отключающее устройство; 7 – байпас;
8 – герметизирующее устройство (кран) на байпасе; 9 – задвижка на байпасе для регулирования давления; 10 – предохранительный сбросной клапан;
11 – свеча.
Рисунок 2 - Расчетная схема ГРП
Предварительно задаемся потерями в газопроводах ГРП, кранах 1,5, предохранительном запорном клапане 4 и фильтре 2 рисунок 1 в размере 4 кПа. В этом случае перепад давления на клапане регулятора 5 давления буде равен:
Р = 95-4-1,9 = 89,1 кПа.
Абсолютное давление газа на входе и выходе регулятора давления (РД):
Р1 = Ри +Ра = 95+101,325 = 196,325 кПа,
Р2 = 1,9+101,325 = 103,225 кПа.
Режим течения газа через клапан РД:
Р/Р1 = 89,1/196,325 = 0,45 0,5 => Режим течения газа докритический
По полученному АР/Р, =0,448 находим значение поправки на изменение плотности газа ε=0,77 при коэффициенте адиабаты для газа к=1,3

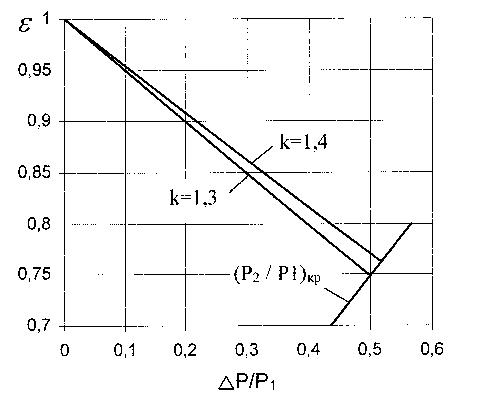

Рисунок 3 – Значение коэффициента ε в зависимости от Р/ Р1
.
Подбираем регулятор давления с коэффициентом пропускной способности близким к расчетному kv = 11,56. Для kv = 13,7 выбираем соответствующий регулятор давления РД-50-25.
Определяем запас его пропускной способности
,
т.е. пропускная способность удовлетворяем требованиям.
Для очистки газа
примем к установке фильтр ФГ-50СУС (ГПМ)
с D
= 50 мм. Его пропускная способность при
абсолютном давлении на входе
,
перепаде давления DРт
= 5 кПа и плотности газа rт
= 0,73 кг/м3
составит Qт
= 4000 м3/ч.
Потери давления на фильтре при заданной пропускной способности ГРП.
,
где Р1 = 196,325 кПа – давление на выходе из фильтра или давление на входе в РД.
Скорость движения газа в линиях редуцирования
а) до регулятора давления
;
б) после регулятора давления
,
где D – внутренний диаметр трубопровода.
Полученные скорости высоки, т.к. при движении газа по трубам они вызывают большой шум, что недопустимо при эксплуатации. Для снижения скорости и уменьшения шума примем диаметры трубопровод до и после регулятора давления равными 125 мм, тогда скорости составят:
Определяем потери давления в кранах, местных сопротивлениях и в клапане ПЗК линии редуцирования. Принимаем следующие значения коэффициентов местных сопротивлений:
Таблица 7 - Значения коэффициентов местных сопротивлений
Сопротивления |
До регулятора |
После регулятора |
Кран (x = 2) |
2 |
2 |
ПЗК (x = 5) |
5 |
- |
Переход на D = 125 мм |
0,55 |
0,55 |
Итого |
7,55 |
2,55 |
Гидравлические потери составляют:
а) до регулятора давления без учета потерь на фильтре
;
б) после регулятора давления
.
Суммарные потери давления в линии редуцирования составят
.
