1 Расчёт теплопотерь через ограждающие конструкции здания.

1. Краткое описание здания, основных его частей и конструкций.

Выполняется расчёт системы отопления и вентиляции трёхэтажного типового жилого дома, расположенного в городе Грозный. Наружные стены здания выполнены из кирпича.

Чердачное перекрытие состоит из:

- железобетонных многопустотных плит перекрытия;

- слоя утеплителя;

- слоя стяжки.

Заполнение световых проёмов принимаем двойное остекление в раздельных двойных переплетах.

Полы принимаются утеплённые на лагах, расчёт полов производится по зонам. Проектируется незащищённое от ветра здание.

Система отопления здания принята однотрубная с замыкающими участками с верхней разводкой. Параметры теплоносителя в системе отопления . Здание подключено к наружным тепловым сетям с параметрами теплоносителя .

На входе в здание устанавливается тепловой пункт, в котором температура горячей воды снижается до .

Проектируется система вентиляции вытяжная, естественная, канальная.

2.1. Определение массивности здания и расчетной температуры.

К расчёту принимаем ограждения средней массивности с . Определяем требуемое термическое сопротивление теплопередаче по формуле:

, , где tв – расчетная температура внутреннего воздуха;

tн – расчетная зимняя температура наружного воздуха, ; - нормируемый температурный перепад между температурой внутренней поверхности ограждения, = 4 ; - коэффициент тепловосприятия и величина сопротивления тепловосприятию; n – коэффициент, зависящий от положения наружной поверхности ограждения по отношению к наружному воздуху.

Определяем градусо-сутки отопительного периода (ГСОП) по формуле:

где tв – температура воздуха в помещении, tот.пер. – средняя температура за отопительный период; Zот.пер – продолжительность отопительного периода.

Определяем приведённое значение сопротивления теплопередачи ограждающей конструкции. Для стен жилых, лечебно-профилактических и детских учреждений, школ, интернатов

Если , то в дальнейших расчётах используем .

1.3.Определение толщины и состава слоев наружных стен.

Для ограждающих конструкций должно выполняться требование: , где - термическое сопротивление теплопередаче ограждающей конструкции, , определяется по формуле:

1.4. Проверка соответствия массивности ограждающей конструкции.

По числовому значению тепловой инерции определяем степень массивности ограждающих конструкций

.

1.5. Расчёт чердачного перекрытия ведётся по той же методике, что и наружного многослойного ограждения. При определении принять

Определяем приведённое значение сопротивления теплопередачи чердачного перекрытия.

Если , то в дальнейших расчётах используем .

Определение толщины и состава слоёв чердачных перекрытий.

Для чердачных перекрытий должно выполняться требование: , где - термическое сопротивление теплопередаче чердачного перекрытия, , определяется по формуле:

1.6. Проверка конструкций и ограждений на отсутствие конденсации влаги на их внутренней поверхности заключается в определении температуры внутренних поверхностей наружных стен и перекрытий верхнего этажа и температуры точки росы.

Температуру внутренней поверхности стен , перекрытия верхнего этажа находят по формуле:

_{где τв – температура внутренней поверхности ограждения; tв – внутренняя расчетная температура помещения; к – коэффициент теплопередачи; Rв – термическое сопротивление тепловосприятию ограждения;}

_{R0 – термическое сопротивление теплопередаче ограждения.}

Для обеспечения нормального гигиенического влажностного режима ограждения требуется, чтобы не было ниже температуры точки росы, т.е. и, следовательно

1.7. Выбор необходимого заполнения световых проёмов.

Для заполнения световых проёмов определяют в зависимости от расчётного перепада температуры воздуха внутреннего и наружного (наружную температуру принимают равной температуре самой холодной пятидневки).

Конструкцию заполнения светового проёма выбирают из условия, что .

Определяем приведённое значение сопротивления теплопередачи световых проёмов. Для световых проёмов жилых, лечебно-профилактических и детских учреждений, школ, интернатов

Т.к. - двойное остекление в раздельных двойных переплетах.

Значение коэффициента для расчёта теплопотерь в кирпичных зданиях тогда равно:

- наружные деревянные двойные двери.

1.8 Расчет полов.

Потери тепла через полы, расположенные на грунте или на лагах, вычисляются по зонам. Нумерацию зон ведут от внутренней поверхности наружной стены.

Теплопотери через полы , считаются отдельно для каждой зоны по формуле

Для зон неутеплённых полов на грунте принимают:

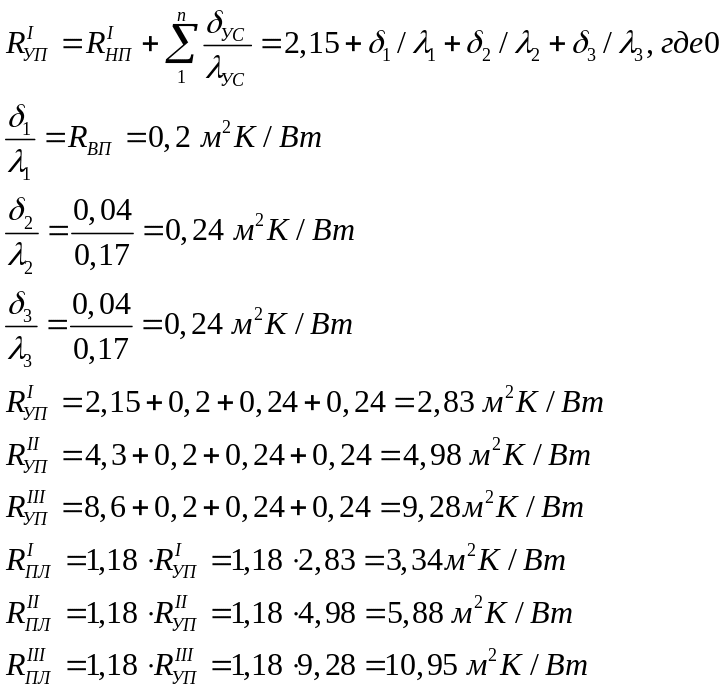

Сопротивление теплопередаче для отдельных зон утеплённых полов определяют по формуле:

Для пола на лагах утепляющими слоями будет воздушная прослойка и пол, уложенный по лагам. Для каждой зоны пола на лагах:

1.9 Расчет теплопотерь помещениями здания.

Расчет ведется в виде таблицы 1.

В графу 1 вносим номер помещения.

В графу 2 вносим назначение помещения и расчетную внутреннюю температуру в нем.

В графу 3 вносим обозначения ограждающих конструкций.

В графу 4 вносим ориентацию по сторонам света, в графу 5 – расчетную наружную температуру, определяемую в зависимости от массивности ограждения.

В графу 6 вносим значения коэффициента «n» уменьшения расчетной разности температур.

В графу 7 вносим расчетный перепад температур .

В графу 8 вносим размеры ограждающих конструкций.

В графу 9 вносим площадь ограждения.

В графу 10 вносим коэффициенты теплопередачи ограждающих конструкций, К

где R0 – термодинамическое сопротивление теплопередачи соответствующего ограждения.

В графу 11 вносим основные теплопотери ограждениями.

В графу 12 вносим поправки в процентах дополнительных потерь на ориентацию рассматриваемого наружного ограждения. При ориентации на СЗ, С, СВ, В - 10%; ЮВ, З - 5%; Ю, ЮЗ - 0%.

В графу 13 вносим поправку на ветер. Если наружное ограждение защищено от ветра, то принимают 5%, иначе - 10%.

В графу 14 вносим поправку на наружные стены и окна; при двух и более наружных стенах принимают 5%.

В графу 15 вносим поправки на инфильтрацию наружного воздуха. Принимается для первого этажа 5%.

В графу 16 вносим суммарные суммарные величины поправок в %.

В графу 17 вносим добавочные потери тепла, Вт.

В графу 18 вносим потери тепла через ограждения с учетом всех добавок.
