10. Проверить уровень масла в редукторе заднего моста автомобиля зил-131

У ровень масла в заднем мосту проверяется при проведении ТО-2 по указателю уровня масла. При необходимости масло доливается ( основные марки – ТСп -15К, Тап -15 В, при температуре окружающего воздух ниже минус 30⁰ С масло ТСп -10). Замена масла осуществляется при проведении пятого ТО-2.

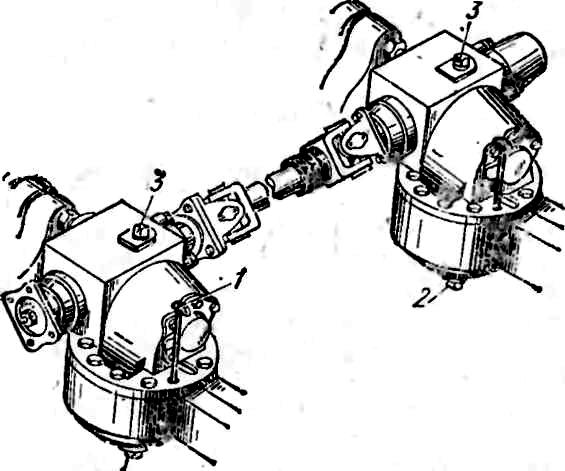

Рис. Проверка уровня масла в промежуточном и заднем мостах:

1 — указатель для проверки уровня масла; 2 — пробка сливного отверстия; 3 — пробка заливного отверстия

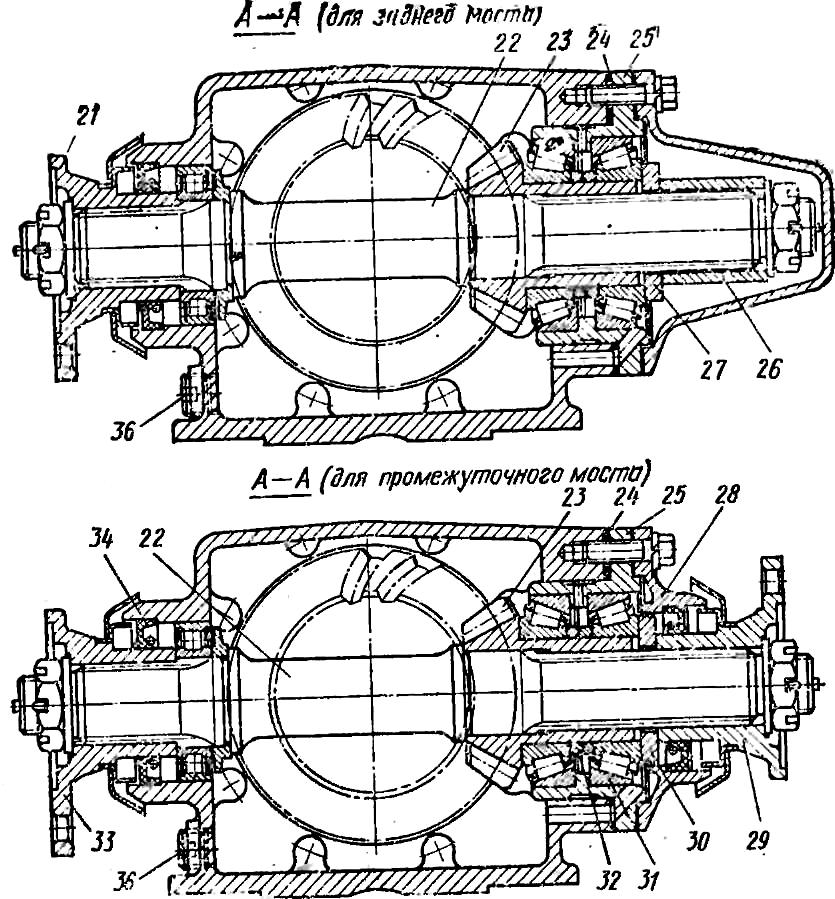

С ливные отверстия картеров заднего и промежуточного мостов расположены в нижней части крышек картеров. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстия с пробками 36 (рис. 50) в передних стенках картеров редукторов заднего и промежуточного мостов автомобиля. Сливают масло после предварительного прогрева агрегата через все сливные отверстия. Заливные отверстия при этом должны быть открыты.

11.Проверить уровень топлива в поплавковой камере карбюратора к-88.

Техническое состояние системы питания определяется тем, в какой мере состав и количество горючей смеси, приготовляемой системой, соответствует условиям работы двигателя и качеству горючей смеси, питающей двигатель. Кроме того, техническое состояние системы питания влияет непосредственно на такие показатели работы двигателя как мощность, приемистость, экономичность, долговечность и возможность его быстрого пуска.

Для приготовления необходимой горючей смеси служит карбюратор, являющийся основным устройством в системе питания двигателя.

На двигателях автомобилей ЗИЛ-130 и ЗИЛ-131 до 1966 г, устанавливали карбюратор К-88, а с первого квартала 1966 г. устанавливают карбюратор К-88А. Карбюраторы как первый, так и второй являются двухкамерными, двухдиффузорными (для каждой камеры), вертикальными, с нисходящими потоками и со сбалансированными поплавковыми камерами.

Основные причины повышенного или пониженного уровня топлива в поплавковой камере карбюратора могут быть следующие: негерметичность поплавка, неправильный его вес (нормальный вес 18,7-19.8 г), заклинивание или негерметичность клапана подачи топлива.

Одной из причин повышенного или пониженного уровня топлива в поплавковой камере может быть также неправильная установка игольчатого клапана подачи топлива при сборке его на корпусе воздушной горловины карбюратора. Поэтому прежде чем приступить к регулировке уровня топлива, необходимо убедиться в исправности всех узлов и деталей, входящих в поплавковый механизм.

Проверка уровня топлива в поплавковой камере карбюратора К-88 осуществляется во время проведения сезонного обслуживания.

Уровень топлива в поплавковой камере карбюратора при давлении перед игольчатым клапаном в пределах 125-170 мм рт. ст. должен быть 18—19 мм от верхней разъемной плоскости корпуса поплавковой камеры. Проверить уровень топлива можно двумя способами.

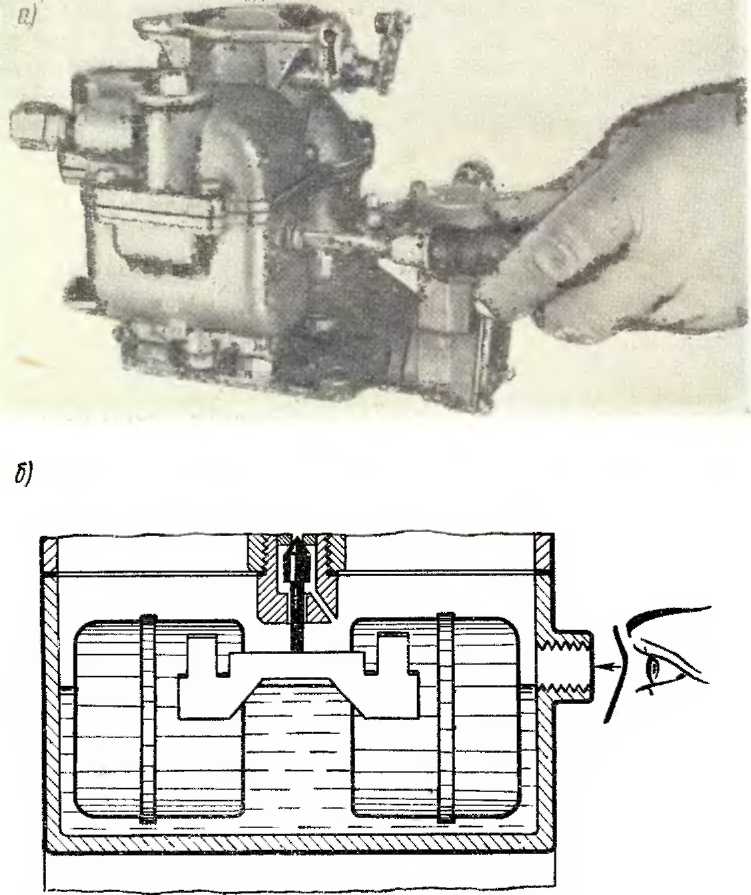

Первый способ заключается в том, что при работе двигателя на режиме малых оборотов холостого хода следует отвернуть контрольную пробку и через контрольное отверстие, располагаемое на уровне глаза, наблюдать за уровнем топлива. При правильно отрегулированном уровне топливо будет видно, но оно не должно вытекать из отверстия.

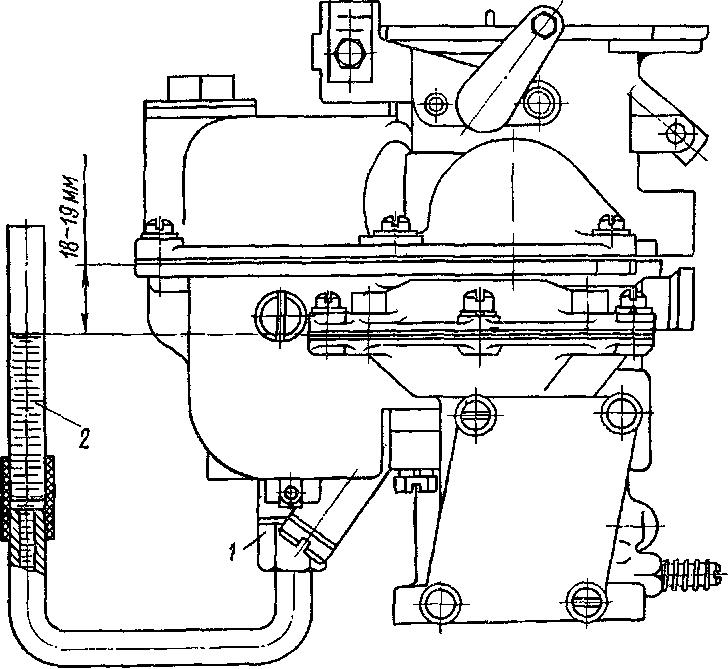

Второй способ проверки заключается в том, что надо отвернуть пробку, закрывающую канал клапана механического экономайзера, и на ее место ввернуть переходник 1, заканчивающийся стеклянной трубкой 2 с нанесенными на ней рисками, указывающими пределы колебания уровня топлива в поплавковой камере. Уровень топлива в поплавковой камере должен быть до верхней или нижней метки, т. е. на расстоянии 18-19 мм от разъемной плоскости поплавковой камеры.

Для получения правильного уровня топлива в поплавковой камере (при правильной установке игольчатого клапана) допускается подгибка кронштейна поплавка: при высоком уровне поплавок надо отогнуть вниз, при низком — вверх.
