6. Отрегулировать зазор между клапаном и носком коромысла в двигателе зил-131.

Температурный зазор между стержнем клапана и носком коромысла в процессе эксплуатации постепенно изменяется из-за износа сопрягаемых деталей газораспределительного механизма и ведет к нарушению регулировки. Поэтому зазоры необходимо периодически проверять и регулировать.

Увеличенный зазор между стержнем впускного клапана и носком коромысла уменьшает время открытия клапана. Это ухудшает наполнение цилиндра горючей смесью, затрудняет пуск двигателя, а при его работе приводит к падению мощности.

Увеличенный зазор выпускного клапана приводит к плохому удалению из цилиндра отработавших газов, работа двигателя сопровождается характерным металлическим стуком.

Уменьшенный зазор между стержнем клапана и носком коромысла приводит к неплотной посадке клапанов в седле. При этом двигатель теряет компрессию и перегревается, а мощность его снижается.

При маленьком зазоре впускного клапана рабочая смесь при такте сжатия частично выталкивается во впускной трубопровод, а затем в карбюратор. Это явление вызывает уменьшение количества рабочей смеси, понижает давление в цилиндре и ведет к падению мощности двигателя. Другим признаком неплотной посадки впускного клапана служат хлопки в карбюраторе, так как часть горючих газов, попадая во время рабочего хода во впускной трубопровод, а затем в карбюратор, вызывает воспламенение горючей смеси, что является опасным в пожарном отношении. Когда мал зазор у выпускного клапана, то это тоже приводит к падению мощности, так как во время такта сжатия часть рабочей смеси удаляется в выпускной трубопровод, а затем в глушитель. При этом, вследствие сгорания рабочей смеси в выпускном трубопроводе и в глушителе, будут слышаться хлопки, сопровождаемые черным дымом, выходящим из глушителя.

Работа двигателя в течение длительного времени с нарушенными зазорами клапанов может привести к преждевременному обгоранию и износу головок клапанов, их седел, короблению стержней клапанов, а также к износу кулачков.

При проведении ТО-2 осуществляется проверка и регулировка зазора между клапаном и носком коромысла в двигателе ЗИЛ-131.

Порядок регулировки зазоров в клапанах. Зазоры в клапанах регулируют на холодном двигателе при температуре 15—20°С двумя способами.

I способ

1. Снять воздухоочиститель.

2. Снять ремень привода насоса гидроусилителя рулевого управления.

3. Отвести в сторону насос гидроусилителя.

4. Отсоединить провода свечей зажигания вместе со сборным коллектором.

5. Вывернуть свечу зажигания 1-го цилиндра.

6. Отвернуть гайки крепления шпилек крышек головок блоков и снять крышки вместе с прокладками.

7. Установить поршень 1-го цилиндра в верхней мертвой точке при такте сжатия. Для этого, закрыв свечное отверстие бумажным шариком, проворачивать коленчатый вал до выброса шарика из свечного отверстия. Далее, проворачивая коленчатый вал, совместить углубление (засверловку) на шкиве коленчатого вала с меткой ВМТ на указателе .

8. Проверить и при необходимости отрегулировать зазоры между торцами клапанов и носками коромысел следующих клапанов: впускного и выпускного 1-го цилиндра; выпускного 2-го цилиндра; впускного 3-го цилиндра; выпускных 4-го и 5-го цилиндров; впускных 7-го и 8-го цилиндров.

9. Провернуть коленчатый вал ровно на один оборот (на 360°), проверить и отрегулировать зазоры остальных клапанов: впускного 2-го цилиндра; выпускного 3-го цилиндра; впускных 4-го и 5-го цилиндров; выпускного и впускного 6-го цилиндра; выпускных 7-го и 8-го цилиндров.

Нормальный зазор 0,25—0,30 мм; проверять зазор с помощью двух щупов: щуп толщиной 0,25 мм должен проходить свободно, а щуп толщиной 0,30 мм должен «закусываться».

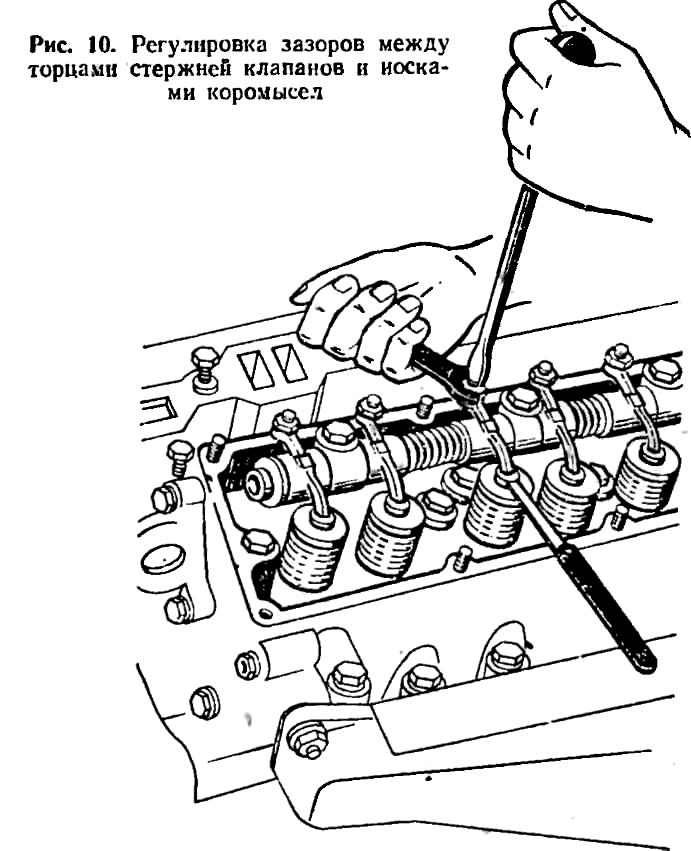

Устанавливать необходимый зазор в такой последовательности:

— удерживая отверткой регулировочный винт, освободить контргайку винта;

— установить нужный зазор, повертывая отверткой регулировочный винт;

— удерживая винт отверткой, затянуть ключом контргайку.

10. Установить на место свечи зажигания, присоединить провода высокого напряжения и пустить двигатель.

11. Прослушать работу двигателя. Если регулировка выполнена правильно, двигатель будет работать ровно, без стуков клапанов, «чиханий» в карбюраторе и «выстрелов» в глушителе.

12. Остановить двигатель и установить на него в обратной последовательности ранее снятые приборы и детали.
