2.5 Внутризоновые телефонные сети
Вся территория страны делится на зоны с единой системой нумерации. Как правило, территории телефонных зон совпадают с территориями областей и республик. Однако территории нескольких областей могут быть объединены в одну зону и, наоборот, одна область может быть разделена на две зоны. Крупные города с семизначной нумерацией выделяются в самостоятельные зоны.
Каждая внутризоновая сеть включает в себя городские и сельские телефонные сети (СТС). Коммутационным центром зоны является автоматическая междугородная телефонная станция (АМТС), через которую осуществляется выход на другие внутризоновые сети, а также связь внутри зоны между местными станциями.
Наиболее распространенным вариантом организации внутризоновой сети является вариант с одной АМТС в зоне. В этом случае внутризоновая сеть строится по радиальному принципу, где роль узла выполняет АМТС, которая также является оконечной станцией междугородной сети. В АМТС включаются центральные станции (ЦС) сельской сети и РАТС городской сети. РАТС соединяются с АМТС либо непосредственно, либо, через узлы городской сети (УИС и УВС). Между местными сетями и АМТС имеются соединительные линии:
исходящие – заказно-соединительные линии (зсл) в направлении к АМТС;
входящие – соединительные линии междугородные линии (слм) от АМТС к местным сетям (на стороне городских АТС слм заканчиваются на входах УВСМ).
Схема построения внутризоновой телефонной сети показана на рисунке 2.8.
Рисунок 2.8 – Схема построения внутризоновой телефонной сети
В пределах зоны нумерация семизначная:
В качестве первой цифры а могут быть использованы любые цифры, кроме 0 (в дальнейшем 1) и 8 (в дальнейшем 0). В стотысячной группе номер пятизначный ххххх. Так как число стотысячных групп в зоне нумерации не может превышать 80, то максимальная емкость внутризоновой сети 8 млн. номеров.
Порядок набора номера при внутризоновой связи:
2.6 Организация междугородной сети
Междугородная телефонная сеть предназначена для установления соединений между АМТС различных зоновых сетей и включает АМТС, узлы автоматической коммутации первого класса (УАК1) и второго класса (УАК2), пучки телефонных каналов, связывающие станции и узлы между собой. АМТС являются оконечными станциями междугородной сети. На УАК устанавливаются только транзитные соединения.
Вся территория страны разделена на транзитные территории, каждая из которых имеет УАК1. Все УАК1 соединяются между собой по принципу «каждый с каждым» пучками высокого качества. Каждая АМТС, расположенная на транзитной территории, соединяется с УАК1 этой территории и еще с одним УАК1 междугородной сети либо непосредственно, либо через УАК2 пучками высокого качества. УАК2 создаются при наличии технико-экономической целесообразности для замыкания нагрузки между группой АМТС одной транзитной территории и выхода к УАК1.
Число УАК в соединительном тракте не должно превышать четырех, т. е. в соединительном тракте на междугородной сети не быть более пяти коммутируемых участков (рисунок 2.9). Самый длинный путь по числу коммутируемых участков между АМТС: АМТС – УАК2 – УАК1 – УАК1 – УАК2 – АМТС (путь последнего выбора).

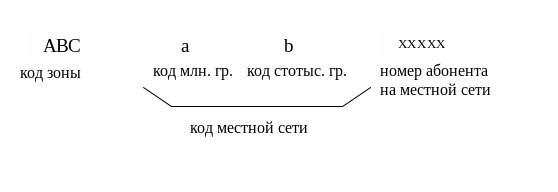

Нумерация на сети десятизначная:

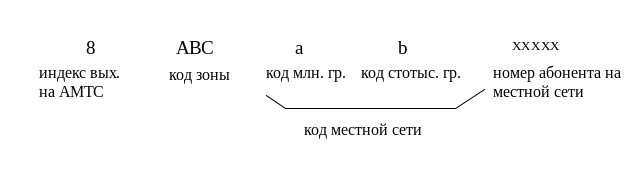

Порядок набора номера при междугородной связи:
Рисунок 2.9 – Виды соединений на междугородной телефонной сети
