34. Поправки, вводимые в измеренные глубины при выполнении промера мотодом эхолотирования

Для исключения систематических погрешностей все измеренные глубины должны быть исправлены общей поправкой глубин Δz, кото­рая равна алгебраической сумме поправки глубин за уровень Δz_f и по­правки эхолота Δz_Э

(12.24)

Определение поправки глубин за уровень Δz_f для приведения изме­ренных глубин к нулю глубин рассмотрено в § 21.

П

(12.25)

оправка эхолотa Δz_Э , в общем случае, равна сумме частных попра­вок, рассмотренных в пп. 2 и 4—7 настоящего параграфа, т. е.

и может быть определена двумя способами: тарированием эхолота или суммированием частных поправок.

2. Определение поправок эхолота тарированием

Тарированием называют такой способ определения поправок, при котором поправки определяют непосредственным сравнением глубин, измеренных эхолотом, с глубинами, полученными другим, заведомо более точным способом.

Наиболее просто и надежно такое сравнение можно осуществить путем измерения эхолотом глубины погружения в воду какого-либо предмета с одновременным измерением этой же глубины точным мер­ным прибором. Обычно для тарирования используются специальные тарирующие устройства (диск, доска).

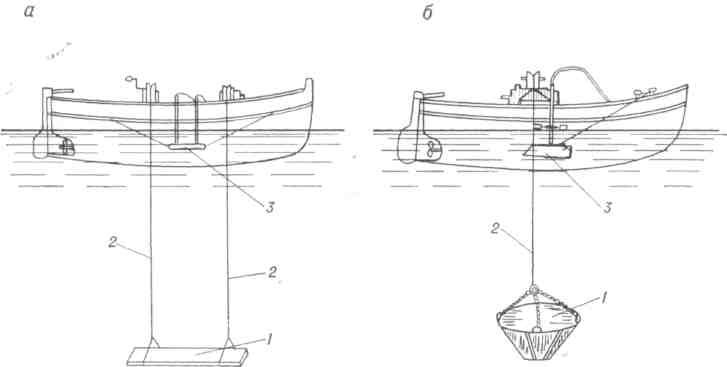

Рис. 70

Тарирующее устройство 1 (контрольная доска — рис. 70, а или конт­рольный диск—рис. 70, б) опускается на различные глубины на мер­ных стальных линях 2 так, чтобы оно располагалось на одной вертикали с вибраторами 3 эхолота. Марки на мерных линях размечаются при должном натяжении на выверенном компараторе. Лини маркируют от поверхности отражателя на .2, 3, 4, 5, 7, 10, 15, 20 и 30 м. На этих же горизонтах проводится сличение глубин как при опускании тарирую­щего устройства, так и при его подъеме. Способ тарирования применяют для глубин не более 30 м.

В виде исключения допускается тарирование по грунту. В этом слу­чае его выполняют сравнением глубин, измеренных эхолотом и ручным лотом, на нескольких участках промера с ровным дном, плотным грун­том и такими глубинами, которые перекрывали бы весь диапазон глу­бин, встретившихся в данный рабочий день.

Тарирование любым способом производят на стопе или в дрейфе при состоянии моря, которое позволяет получать поправки для всех гори­зонтов с заданной точностью.

Из описания сущности тарирования вытекает вывод, что этот спо­соб позволяет, в общем случае, получить поправки глубин, исключаю­щие или уменьшающие влияние целого ряда систематических погреш­ностей.

3. Определение поправок эхолота суммированием частных поправок

Тарирование позволяет определять поправки только до глубин не более 30 м, пока измерения мерным линем еще достаточно надежны и точны. Для больших глубин поправка Δz_Э вычисляется как сумма частных поправок, полученных в результате учета отдельных погреш­ностей, свойственных эхолотам,

(12.30)

Уравнение (12.30) отличается от общего уравнения (12.25) отсут­ствием поправки Δz_ПР за проседание судна при движении. Выше упо­миналось, что по малости эту поправку целесообразно учитывать лишь для мелководных районов при точности отсчитывания глубин 0,1 м. При использовании многолучевых гидроакустических устройств с наклон­ными лучами дополнительно учитываются поправки за рефракцию и качку судов.
