Введение
Дисциплина "Теория механизмов и машин" рассматривает пути конструирования механизмов и машин, изучает методы синтеза новых механических систем, главные направления, по которым идет использование этих систем в технике и т.п. В частности, теория механизмов и машин дает методы построения новых машин, удовлетворяющих наперед заданным требованиям к их структуре, кинематике и динамике.
Целью выполнения данного курсового проекта является приобретение конструкторских навыков при проектировании рычажных механизмов. Перед нами стоит задача выбрать и обосновать кинематическую схему пресса чеканочного, предназначенного для чеканки или калибровки поковок, монет, медалей и других металлических изделий в штампах, а также обосновать ее кинематические и динамические параметры. Количество рассматриваемых прототипов должно быть не менее двух.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕССА ЧЕКАНОЧНОГО
Состав: двигатель, редуктор, рычажный механизм.
Тип двигателя: электрический постоянного тока независимого возбуждения.
Ход рабочего звена: Hmax = 150 мм.
Номинальное усилие: Pн = 4,4 МН.
Частота движения ползуна: 30 ход/мин.
Средняя скорость ползуна: V0 = 0,6 м/с.
Основные оценочные критерии: габариты, масса, виброактивность, энергопотребление.

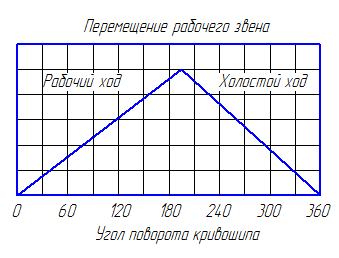

Циклограмма

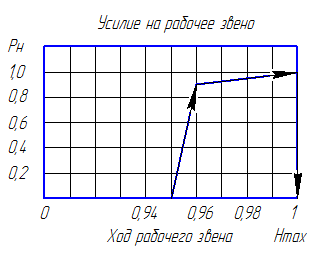

Индикаторная диаграмма
ОПИСАНИЕ РАБОТЫ МАШИНЫ
Пресс чеканочный представляет собой механизм с вертикальным прямолинейным возвратно-поступательным перемещением рабочего звена.
При вращении кривошипа ползун совершает по вертикали возвратно-поступательное движение, осуществляя прессующее действие и деформируя тем самым заготовку. Подача заготовки производится на холостом ходу рабочего звена.
МЕТРИЧЕСКИЙ СИНТЕЗ И СТРУКТУРНЫЙ АНАЛИЗ
Структура механизма имеет очень большое значение как при его синтезе, помогая найти наиболее рациональное конструкторское решение для осуществления требуемого движения выходного звена, так и при анализе механизма для выбора соответствующих методов исследования.

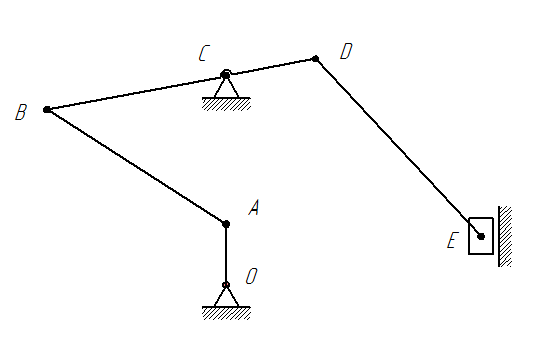

ПРОТАТИП №1
OA = 0,1 м
AB = 0,35 м
BC = 0,304 м
CD = 0,1567 м
BD = 0,4607 м
DE = 0,4 м
XC = 0 м
YC = 0,3446 м
XE = 0,42 м

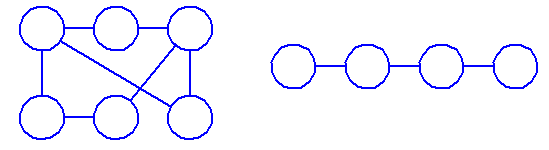

Граф механизма Структурный граф
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

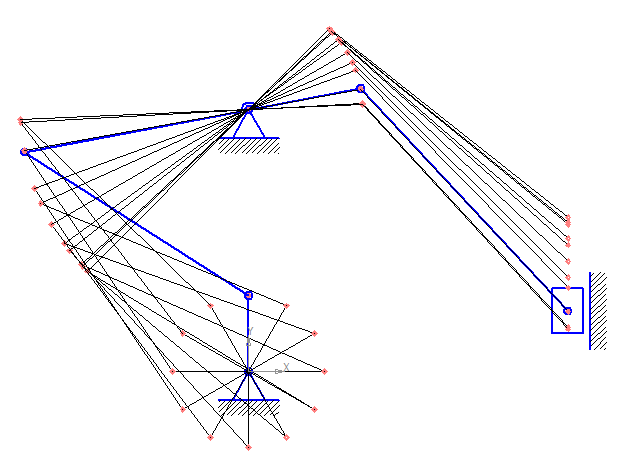

План 12 положений
