7. Выбор и термодинамический расчет холодильной машины блока осушки
Тепловая нагрузка охладителя-осушителя (ООВ), хладопотребление:
кВт.
(7.1)
Требуемая хладопроизводительность источника холода Qo, с учётом теплопритока в систему хладоснабжения через изоляцию Qиз = 12% от Qo, составит:
кВт.
(7.2)
Оцениваются температуры конденсации tк и испарения to ХА в холодильном цикле. Для этого принимаем минимальные температурные напоры в аппаратах системы осушки воздуха:
- в
конденсаторе;
- температура
ХН на выходе из испарителя;
- температура
кипения ХА в испарителе.
В соответствии с диаграммами распределения температур в теплообменниках КС оцениваются:
-
температура конденсации ХА.
-
температура ХН на выходе из испарителя.
- температура
кипения ХА в испарителе.

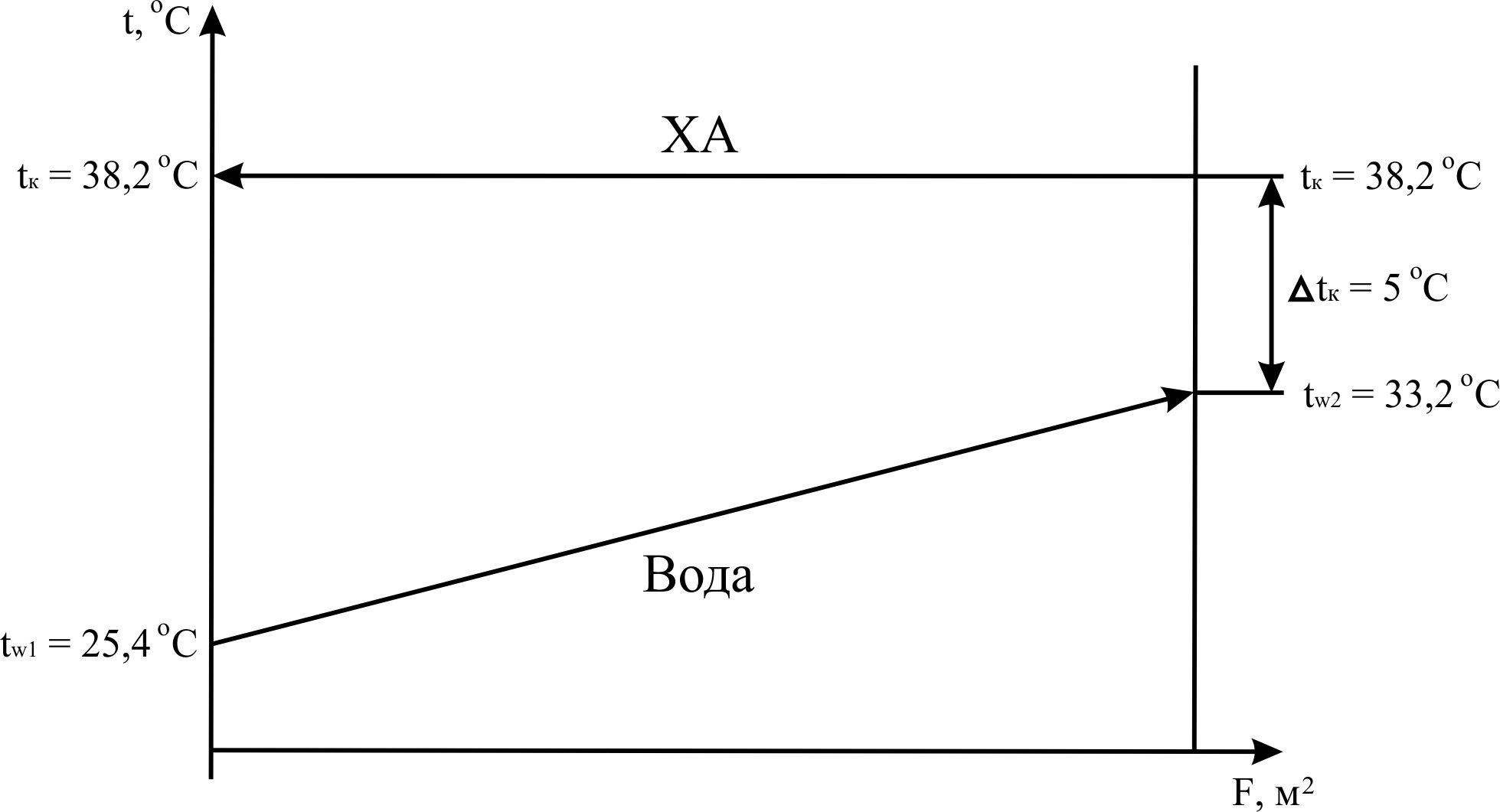

Рис.5 Диаграмма изменения температур теплоносителей в конденсаторе ХМ

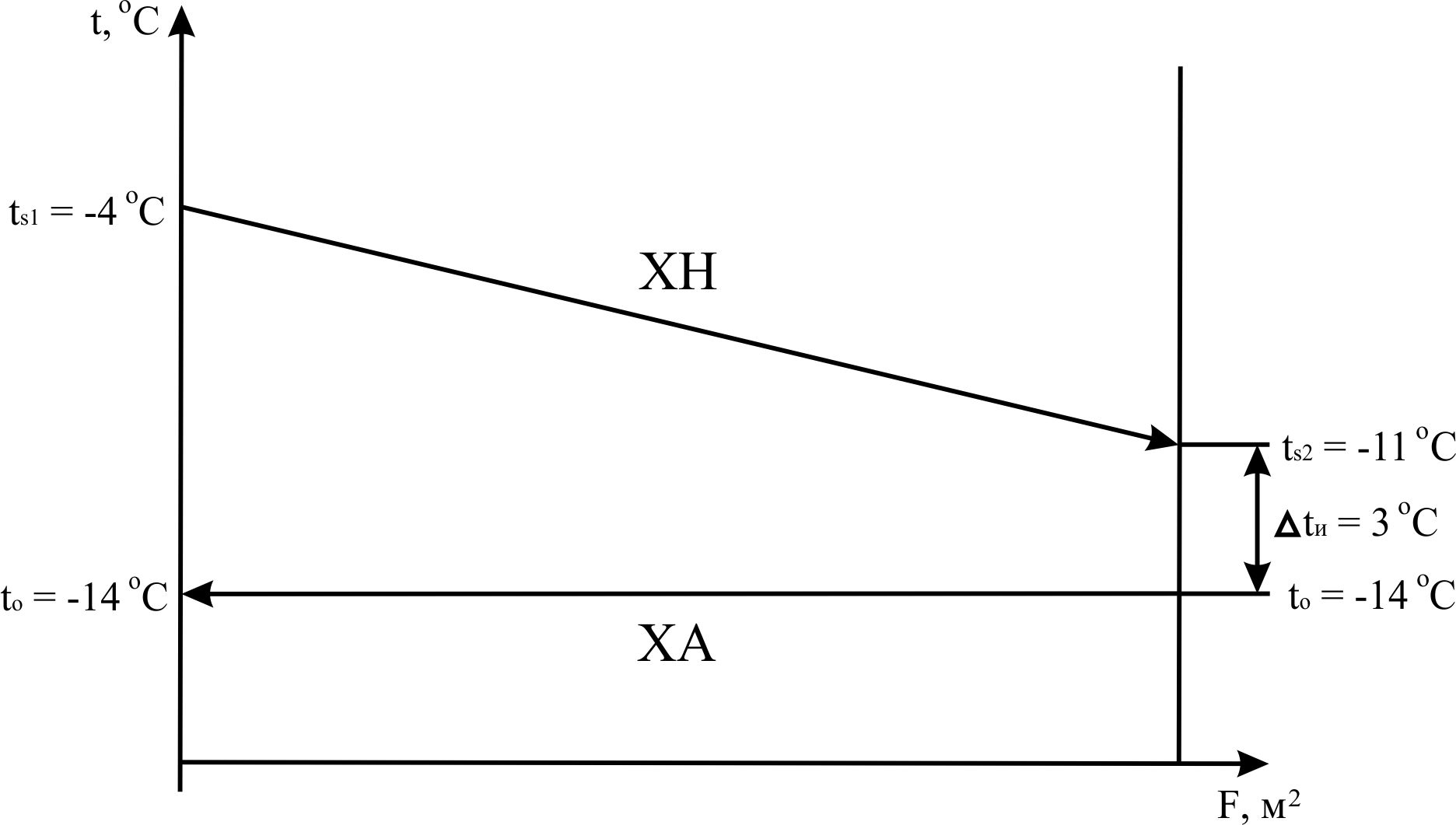

Рис.6 Диаграмма изменения температур теплоносителей в испарителе ХМ
Средний температурный напор в ООВ составит:
°С,
(7.3)
где
°C
- наибольший температурный напор на
горячем конце теплообменника;
°С
- наименьший температурный напор на
холодном конце теплообменника.

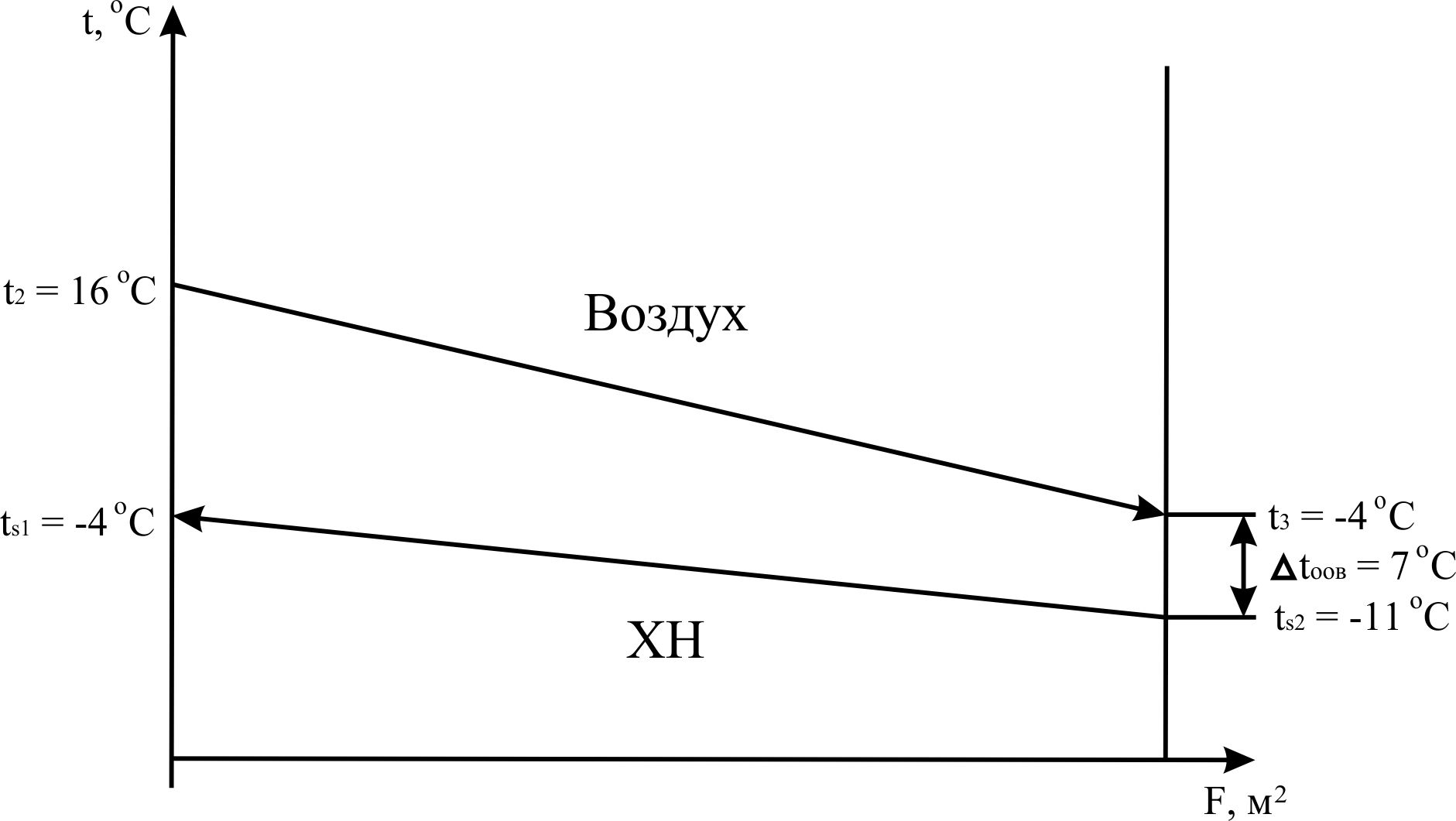

Рис.7 Диаграмма изменения температур теплоносителей в охладителе-осушителе воздуха
Тогда требуемая поверхность теплообмена воздухоосушителя будет равна:
м2,
(7.4)
где
k = 10
60
Вт/м2
К
- ориентировочное значение коэффициента
теплопередачи в теплообменниках типа
«газ-жидкость».
Выбираем холодильную машину из серийно выпускаемых, работающую на хладоне R22.
Это будет машина МКТ220-2-2 с водяным охлаждением конденсаторов. Диапазон рабочих параметров:
to = - 34 - 9 °С;
twl = 1 30 °С.
Расчётные (стандартные) условия работы:
Qст о = 194 кВт;
ts2 = - 10 °C;
to = 15 °С;
Nэ = 81 кВт.
Табл. 1 Термодинамические параметры R22 для стандартных и рабочих условий
Условия работы |
to, °С |
Ро, МПа |
Рк, МПа |
go, кДж/кг |
s,
кДж/кг |
Стандартные |
15 |
0,2965 |
1,3541 |
215,9 |
0,07734 |
Рабочие |
5 |
0,422 |
1,3541 |
208,4 |
0,055157 |
Степень повышения давления в компрессоре в рабочих условиях ниже, чем в стандартных:
,
(7.5)
.
Следовательно, коэффициент подачи холодильного компрессора в рабочих условиях будет выше, чем в расчётных, то есть > ст.
Для
упрощения принимаем
ст.
Реальная хладопроизводительность МКТ220-2-2 в рабочих условиях составит:
кВт,
(7.6)
что меньше требуемой (без учёта роста коэффициента ) на:
.
(7.7)
Таким образом, МКТ220-2-2 удовлетворяет требованиям и может быть использован в системе.
