Вибір файлу координат для зйомки

Якщо для визначення пункту чи спостереження задньої точки. Ви бажаєте використовувати координати, виберіть заздалегідь відповідний файл координат у меню зйомки.

Табл. 4.2

Робоча процедура

Дія

Екран

Зйомка 2/2

F1 : Вибір файлу

F2 : Уведення кодів

F3 : Настроювання З

 У меню зйомки на стор. 2/2 натисніть клавішу [F1] (Вибір файлу).

[F1]

Вибір файлу

F1 : Виміру

F2 : Координати

 Натисніть клавішу [F2] (Координати).

[F2]

Вибір файлу

Ім'я: ________

Уведення Спис  ОК

    • Виберіть файл координат точно в такий же спосіб, як описано в розділі «Вибір файлу для зйомки».

Станція і задня точка

Пункт спостереження й орієнтирний напрямок у режимі збору даних зв'язані з пунктом спостереження й орієнтирним напрямком при вимірі координат у стандартному режимі.

Пункт спостереження й орієнтирний напрямок можна чи задати змінити з програми зйомки.

Станцію можна ввести двома нижченаведеними способами.

1) Уведення по координатах, що зберігається у внутрішній пам'яті.

2) Уведення безпосередньо з клавіатури.

Для задньої точки можна вибрати один із трьох нижче наведених способів.

1) Уведення по координатах, що зберігається у внутрішній пам'яті.

2) Уведення координат безпосередньо з клавіатури.

3) Уведення значення дирекционного кута безпосередньо з клавіатури.

 Приклад уведення пункту спостереження:

У випадку введення пункту спостереження по координатах, що зберігається у внутрішній пам'яті.

Табл. 4.3

Робоча процедура

Дія

Екран

 Натисніть клавішу [F1](Станція) у меню зйомки 1/2.

На екрані відображається попередня установка.

[F1]

Станц. PT-01

Код :

Hi : 0.000 m

Уведення Пошук Зап Коорд

 Натисніть клавішу [F4](Коорд).

[F4]

Станція

Тчк#:PT-01

Уведення Спис XYH ОК

 Натисніть клавішу [F1](Уведення).

[F1]

Станція

Tчк # = PT-01

1234 5678 90.- [OK]

 Уведіть № пункту і натисніть клавішу [F4](OK). *1)

Уведення № пункту

[F4]

Станція PT-11

Код :

Hi : 0.000 m

Уведення Пошук Зап Коорд

 У такий же спосіб уведіть Код (код опису крапки) і висоту інструмента (Hi). *2)

Уведення ID, висоти инструм.

Станція :PT-11

Код

Hi  1.335 m

Уведення Пошук Зап Коорд

 Натисніть клавішу [F3](Зап)

>Сохр.? [Так][Немає]

Натисніть клавішу [F3](Так).

На екран знову виводиться меню зйомки 1/2

[F3]

Зйомка 1/2

F1:Станція

F2:Задня крапка

F3:Пікети З

*1) «Як уводити буквено-цифрові символи».

*2) ID можна ввести за допомогою введення порядкового номера, зв'язаного з бібліотекою кодів.

Для відображення бібліотеки кодів натисніть клавішу [F2](Пошук).

*3) Натисніть клавішу [F3](Зап), якщо ви не уводите висоту інструмента.

 Якщо пункт у внутрішній пам'яті не знайдений, на екран виводиться повідомлення «Такої точки ні» (точка №…не знайдена).

 У внутрішню пам'ять заносяться: Станція (№ станції), Код (код опису станції) і Hi (висота інструмента).

Приклад установки орієнтирного напрямку:

Нижче дається послідовність того, як зберегти в пам'яті дані по задній точці після введення її номера.

Табл. 4.4

Робоча процедура

Дія

Екран

 Натисніть клавішу [F2](Задня крапка) з меню зйомки на стор. 1/2 екрана.

На екрані відображається попередня установка.

[F2]

ЗТ # 

Код :

Hv :0.000 m

Уведення 0°ГК Измр Аз

 Натисніть клавішу [F4](Аз). *1)

[F4]

Задня крапка

ЗТ # :

Уведення Спис XY/Аз ОК

 Натисніть клавішу [F1](Уведення).

[F1]

Задня крапка

ЗТ # =

1234 5678 90.- [OK]

 Уведіть № пункту (ЗТ#) і натисніть клавішу [F4](ОК). *2)

Уведення № пункту

Діючи в такий же спосіб, уведіть код крапки (Код) і висоту призми (Hv). *3),4

[F4]

ЗТ# PT-23

Код :

Hv :0.000 m

Уведення 0°ГК Измр Аз

 Натисніть клавішу [F3](Измр).

[F3]

ЗТ # (PT-23

Код :

Hv :0.000 m

*Кути D XYH ---

Наведитесь на заднюю точку.

Выберите один из режимов измерения и нажмите экранную клавишу.

ПРИМЕР: Клавиша [F2](D ) .

Выполняется измерение углов и наклонного расстояния. Горизонтальный круг установлен на вычисленное направление

Набл. задней точки

ВК : 9000'00"

ГКп : 000'00"

D *[п] <<< m

--- --- --- ОК

Результат виміру зберігається в пам'яті, і на екрані знову відображається меню зйомки Зйомка 1/2.

Зйомка 1/2

F1:Станція

F2:Задня крапка

F3:Пікети З

*1) При кожнім натисканні клавіші [F3] можна вибирати метод уведення: по планових координатах, по куті, за назвою крапки відповідно.

*2) «Як уводити буквено-цифрові символи».

*3) Код точки можна ввести за допомогою введення порядкового номера з бібліотеки кодів. Для відображення списку кодів точок натисніть клавішу [F2](Пошук).

*4) Послідовність збору даних установлюється на [Виправленнявимр].

«Настроювання параметрів зйомки».

 Якщо пункт у внутрішній пам'яті не виявлений, на екрані з'являється повідомлення “Такої точки ні” (точка № не знайдена).

Робочі процедури зйомки

Табл. 4.5

Робоча процедура

Дія

Екран

Зйомка 1/2

F1:Станція

F2:Задня точка

F3:Пікети З

 Натисніть клавішу [F3](Пікети) з меню зйомки на стор. 1/2 екрана.

На екрані відображається попередня установка.

[F3]

Точка 

Код :

Hv : 0.000 m

Уведення Пошук Режм Ізмр

 Натисніть клавішу [F1](Уведення) і введіть № точки (PT#). *1)

[F1]

Уведення № пункту

[F4]

Точка = PT-01

Код :

Hv : 0.000 m

1234 5678 90.- [OK]

F1]

Точка :PT-01

Код 

Hv : 0.000 m

Уведення Пошук Режм Ізмр

 Діючи в такий же спосіб, уведіть код точки (Код) і висоту відбивача (Hv). *2), 3)

Уведення коду точки

[F4]

[F1]

выс. призми.

[F4]

Точка PT-01

Код : TOPCON

Hv : 1.200 m

Уведення Пошук Режм Ізмр

 Натисніть клавішу [F3](Режм).

[F3]

Кути *D XYH Промр

 Навівшись на ціль.

Набл. мети

 Натисніть одну з клавіш [F1]  [F3]. *4)

Приклад: Клавіша [F2](D ) – вимір кутів і похилої відстані.

Виконується вимір.

[F2]

ВК : 9010'20"

ГКп : 12030'40"

D *[n] < m

> Вимір...

< Виконано >

Результати вимірів зберігаються в пам'яті, і на екрані відображається наступний пункт. *5)

№ точки (точка) зростає автоматично.

Крапка PT-02

Код :

Hv : 1.200 m

Уведення Пошук Режм Ізмр

 Уведіть дані для наступної точки і наведитесь на неї.

Набл.

 Натисніть клавішу [F4](Ізмр).

Вимір виконується в тім же самому режимі, що і для попереднього пункту. Результати вимірів записуються.

[F4]

ВК : 9810'20"

ГКп : 12330'40"

D *[n] < m

> Вимір...

< Виконано >

Діючи подібним чином, продовжуйте виміру. Щоб закінчити роботу в даному режимі, натисніть клавішу [ESC]. *6)

Крапка PT-03

Код :

Hv : 1.200 m

Уведення Пошук Режм Измр

*1) «Як уводити буквено-цифрові символи».

*2) Код крапки можна ввести за допомогою введення порядкового номера з бібліотеки кодів. Для відображення списку кодів крапок натисніть клавішу [F2](Пошук).

*3) Послідовність збору даних установлюється на [ВиправленняИзмр].

*4) Символ «*» указує, що даний режим використовувався в попередній раз.

*

ВК : 9010'20"

ГКп : 12030'40"

D : 98.765 m

> OK ? [Да][Нет]

5) Ви можете підтвердити збереження результатів вимірів.

«Настроювання параметрів зйомки [Настроювання]».

*6) По завершенні роботи в режимі збору даних і, натиснувши клавішу [ESC], можна перетворити результати вимірів у координати.

Пошук записаних даних у пам'яті інструмента.

У режимі зйомки ви можете ввести пошук записаних даних.

Табл. 4.6

Робоча процедура

Дія

Екран

точка  PT-02

Код :

Hv : 1.200 m

Уведення Пошук Режм Измр

 У режимі зйомки натисніть клавішу [F2](Пошук).

У правій верхній частині екрана з'являється ім'я використовуваного файлу.

[F2]

Пошук [TOPCON]

F1:Перший запис

F2:Послід. запис

F3:По номері точки

 Виберіть один із трьох методів пошуку, натиснувши для цього одну з клавіш [F1]  [F3].

[F1]  [F3]

*1) Коли стрілець-покажчик розташован поруч з чи Код ID, можна переглянути список кодів.

*2) Дана процедура аналогічна процедурі «Пошук» у режимі диспетчера пам'яті.

Уведення коду точки з використанням бібліотеки кодів.

У режимі зйомки ви можете ввести код точки, вибравши його з бібліотеки кодів.

Табл. 4.7

Робоча процедура

Дія

Екран

Крапка : PT-02

Код 

Hv : 1.200 m

Уведення Пошук Режим Вимір

 У режимі зйомки натисніть клавішу [F1](Уведення).

[F1]

Точка : PT-02

Код :=32

Hv : 1.200 m

1234 5678 90.- [OK]

 Уведіть порядковий номер, зв'язаний з бібліотекою кодів, і натисніть клавішу [F4](ОК).

[Приклад]

Порядковий номер, 32 = TOPCON

Уведення порядкового номера [F4]

Точка  PT-02

Код :TOPCON

Hv : 1.200 m

Уведення Пошук Режим Вимір

Ви можете також вибрати код точки зі списку кодів.

Табл. 4.8

Робоча процедура

Дія

Екран

Крапка : PT-02

Код 

Hv : 1.200 m

Уведення Пошук Режм Измр

 У режимі збору даних підведіть стрільцю до Код і натисніть [F2](Пошук).

[F2]

  • 001:Код01

002:Код02

Правк --- Очис ОК

 При натисканні наступних клавіш порядковий номер буде чи збільшуватися зменшуватися.

[ ],[ ]

[ ],[ ]

031:Код31

  • 032:TOPCON

033:HILTOP

Правк --- Очис ОК

[ ] чи [ ]: чи збільшення зменшення порядкового номера коду

[ ] чи [ ]: чи збільшення зменшення порядкового номера на десяток. *1)

Натисніть клавішу [F4](ОК).

[F4]

Точка  PT-02

Код :TOPCON

Hv : 1.200 m

Уведення Пошук Режм Измр

*1) Для редагування поточного коду в бібліотеці кодів натисніть клавішу [F1](Правк).

Для видалення коду, відзначеного стрілкою, натисніть клавішу [F3](Очис).

Код можна відредагувати в меню зйомки Зйомка (2/2) чи в меню роботи з пам'яттю Пам'ять (2/3).

Режим виміру промірами.

Використання даного режиму доцільно, коли чи важко неможливо установити призму безпосередньо над крапкою, наприклад, у центральній частині дерева. Збір даних у режимі виміру промірами можливий з використанням наступних методів.

  • Вимір з кутовим проміром

  • Вимір з лінійним проміром

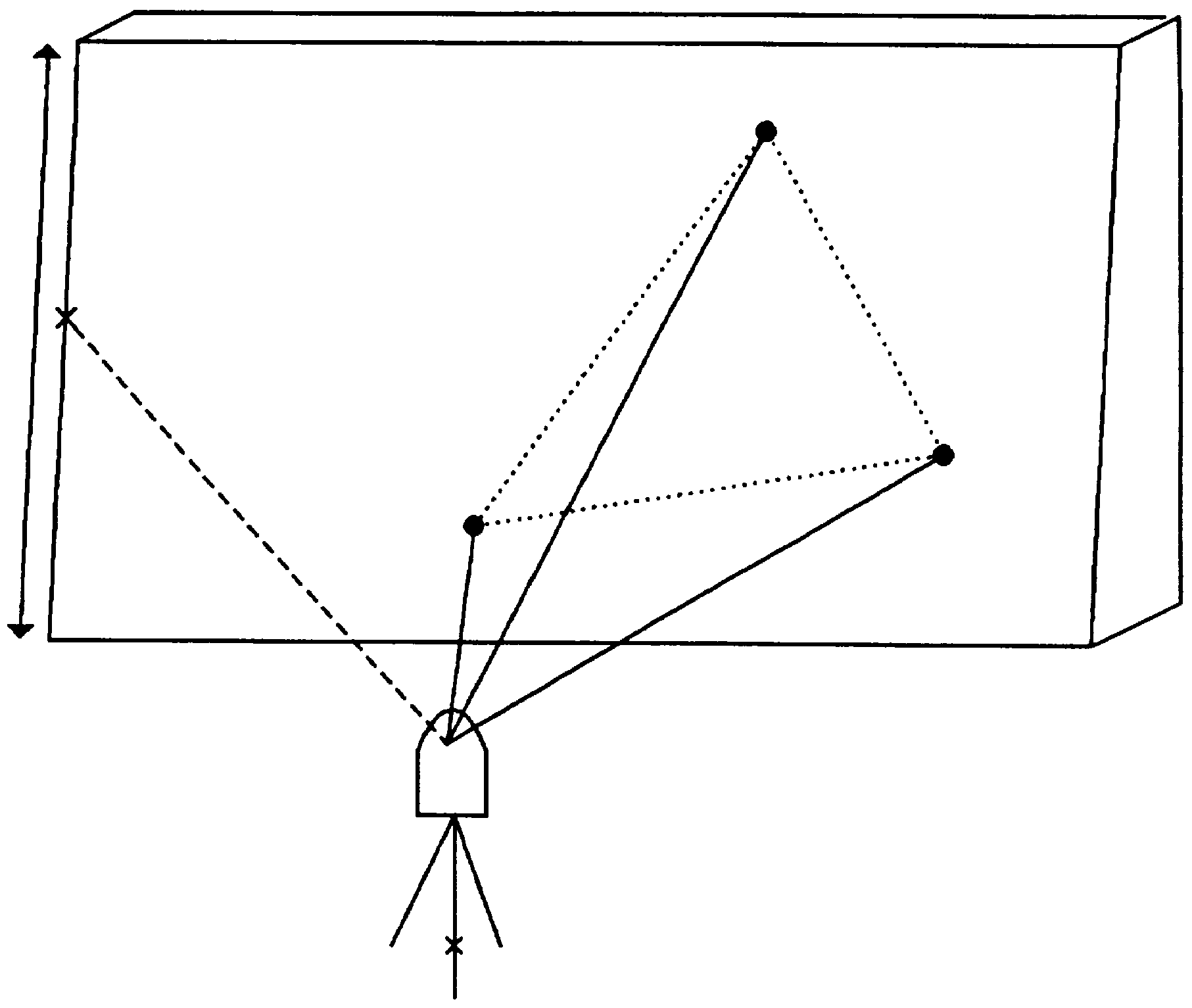

  • Промір по площині

  • Промір до центра колони

Вимір з кутовим проміром

Щоб виконати вимір, розташуєте призму на тім же горизонтальнім проложені від інструмента, що і точка Ао

При вимірі координат крапки А1, у земної поверхні: Уведіть висоту інструмента / висоту відбивача.

П ри вимірі координат крапки Ао: Уведіть тільки висоту інструмента. (Висоту відбивача установите на 0).

П ри спостереженні крапки A0 ви можете вибрати один із двох способів. Перший – зафіксувати вертикальний кут на центр призми, навіть якщо вона розташована нижче осі зорової труби, а другий – задати зміна вертикального кута в залежності від повороту зорової труби.

В другому випадку, з поворотом зорової труби будуть змінюватися значення похилої дальності і перевищення.

Для установки даної опції

Креслення 4.2

Табл. 4.9

Робоча процедура

Дія

Екран

 Натисніть клавішу [F3](Измр).

[F3]

Точка  PT-11

Код : TOPCON

Hv : 1.200 m

Уведення Пошук Режм Измр

Кути *D XYH Промр

 Натисніть клавішу [F4](Промр).

[F4]

Проміри 1/2

F1 : Кутовий

F2 : Лінійний

F3 : На площині З

 Натисніть клавішу [F1].

[F1]

Вимір проміром

ГКп : 12030’40”

S : m

>Навівся ? [Так] [Немає]

 Наведитесь на призму.

Набл. P

 Натисніть клавішу [F3](Так).

Виконується вимір.

[F3]

Вимір проміром

ГКп : 12030’40”

S*[ n ] < m

> Вимір···

Вимір проміром

ГКп : 12030’40”

D * 12.345 m

> OK ? [Так] [Немає]

 Наведитесь на точку A0, використовуючи для цього затискної гвинт і микрометренный гвинт горизонтального кола.

Набл. A0

Вимір проміром

ГКп : 12330’40”

D : 12.345 m

> OK ? [Так] [Немає]

 Виведіть на екран горизонтальне проложення до точки A0.

[ ]

Вимір проміром

ГКп : 12030’40”

S : 6.543 m

> OK ? [Так] [Немає]

ˆ Виведіть на екран перевищення точки A0.

 При кожнім натисканні клавіші [ ]на екран послідовно виводяться горизонтальне проложення, перевищення і похила дальність.

[ ]

Вимір проміром

HR : 12030’40”

h : 0.843 m

> OK ? [Так] [Немає]

 Покажіть координату X точки A0 чи A1.

 При кожнім натисканні клавіші [ ]на екран послідовно виводяться координати X, Y і H.

[ ]

Вимір проміром

ГКп : 12030’40”

X : -12.345 m

> OK ? [Так] [Немає]

 Натисніть клавішу [F3](Так).

Результат виміру записується, і на екран виводиться наступна точка.

[F3]

Точка  PT-12

Код :

Hv : 1.200 m

Уведення Пошук Режм Измр

Вимір з лінійним проміром

Вимірити положення об'єкта, вилученого від призми вперед/назад, уліво/вправо, можна за допомогою горизонтального лінійного проміру.

Креслення 4.3

При вимірі координат точки А1 на поверхні: Установите висоту інструмента / призми.

При вимірі координат точки А0 : Установите тільки висоту інструмента. (Висоту призми установите на 0).

Табл. 4.11

Робоча процедура

Дія

Екран

Точка  PT-11. Код: TOPCON

Hv: 1.200 m

Уведення Пошук Режм Измр

 Натисніть клавішу [F3](Режм)

[F3]

Кути *D XYH Промр

 Натисніть клавішу [F4](Проміри).

[F4]

Проміри 1/2

F1 : Кутовий

F2 : Лінійний

F3 : На площині З

 Натисніть клавішу [F2].

[F2]

Лінійний промір

Уведення: Поперек S

d: m Уведення  Проп ОК

 Натисніть клавішу [F1](Уведення) і введіть значення проміру «Уліво» чи «Вправо». 1)

[F1] Уведення гориз.

проложения

[F4]

Лінійний промір

Введення Уздовж S

d: m Уведення  Проп ОК

 Натисніть клавішу [F1](Уведення) і введіть значення проміру «Уперед» 1)

[F1]

Уведення гориз. проложения

[F4]

Точка  PT-11

Код : TOPCON

Hv : 1.200 m

 *D XYH 

 Наведитесь на призму.

Набл. P

 Натисніть клавішу [F2] чи [F3].

Приклад: Клавіша [F3](XYH)

Виконується вимір.

[F3]

X* [ n ] < < < m

Y : m

H : m

> Вимір . . .

> Обчислення . . .

Результат виміру записується, і на екран виводиться наступна точка.

Тчк#  PT-12

Код :

R. HT : 1.200 m

Уведення Пошук Измр Авто

1) Для скасування введення натисніть клавішу [F3](Проп).

Промір по площині.

Виконується в тому випадку, коли неможливо виконати прямий вимір, наприклад, визначити координати чи відстань до краю стіни.

З метою визначення координат точки (P0) на площині спочатку варто виконати вимір на три випадкові точки (P1, P2, P3), що лежать на цій площині. Після цього треба навестись на точку P0, і інструмент обчислить і відобразить значення координат і відстані для цієї точки.

P0

P3

P2

P1

Висоти призм P1, P2, P3 автоматично встанавлюются на 0.

Креслення 4.4

Табл. 4.12

Робоча процедура

Дія

Екран

Тчк# PT-11. Код: TOPCON

R. HT: 1.200 m

Уведення Пошук Измр Авто

 Натисніть клавішу [F3](Измр)

[F3]

Кути *S XYH Промр

 Натисніть клавішу [F4](Промр).

[F4]

Проміри 1/2

F1 : Кутовий промір

F2 : Лінійний промір

F3 : На площині З

 Натисніть клавішу [F3] (На площині).

[F3]

Площина Т.01#

D m Измр   

 Точно в такий же спосіб виконаєте вимір на другу і третю точки. *1)

Набл. P2

[F1]

Площина Т.02#

D m Измр   

Набл. P3

[F1]

Площина Т.03#

D m Измр   

На екрані з'являється запрошення ввести № точки. Уведіть номер, якщо це необхідно.

Площина Тчк#  PT-11

Код: TOPCON

Уведення Пошук  Измр

 Прилад обчислює і відображає значення координат і відстані до кожної з точок, на яку виконується вимір. *2)

ГКп : 8030’40”

S : 54.321 m

h : 10.000 m

>OK? [Так] [Немає]

 Наведитесь на точку P0, що лежить на краю площини. *3), 4)

Набл. P0

[F1]

ГКп : 7530’40”

S : 54.600 m

h : -0.487 m

>OK? [Так] [Немає]

ˆ Для відображення похилої дальності (D ) натисніть клавішу [ ].

[ ]

V : 9030’40”

ГКп : 7530’40”

D : 54.602 m

>OK? [Так] [Немає]

 Щораз при натисканні клавіші [ ] на екрані послідовно відображаються значення горизонтального проложення, перевищення і похилої дальності.

 Для відображення координат точки Р0 натисніть клавішу [ ].

 Натисніть клавішу [F3](Так). На екрані відображається наступна точка для виміру проміру.

[F3]

Площина

Тчк#  PT-12

Код : TOPCON

Уведення Пошук  Измр

 Для виходу з режиму вимірів натисніть клавішу [ESC]. Екран повертається до наступного номеру точки в режимі зйомки.

[ESC]

Тчк#  PT-12

Код : TOPCON

Hv : 1.200 m

Уведення Пошук Режм Измр

Табл. 4.13

Робоча процедура

Дія

Екран

Тчк#  PT-11. Код: TOPCON

R. HT: 1.200 m.

Уведення Пошук Измр Авто

 Натисніть [F3](Измр)

[F3]

Кути *D XYH Промр

 Натисніть клавішу [F4](Промр).

[F4]

Проміри 1/2

F1 : Кутовий

F2 : Лінійний

F3 : На площині З

 Натисніть клавішу [F4](P).

[F4]

Проміри 2/2

F1 : Центр колони

З

 Натисніть клавішу [F1] (Центр колони).

[F1]

Центр колони

На центр

S: m Измр   

 Наведитесь на точку P1, розташовану по центрі зовнішньої окружності колони, і натисніть клавішу [F1](Измр).

Виконується вимір. По завершенні прилад запропонує виконати вимір на точку P2 .

Набл. P1

[F1]

Центр колони

На центр

S*[n] < < m

>Вимір…

 Наведитесь на точку P2, що лежить на лівому видимому краї колони, і натисніть клавішу [F4](ОК).

По завершенні прилад запропонує виконати вимір на точку P3 .

Набл. P2

[F4]

Центр колони

На лівий край

ГКп: 12030’40”

   ОК

 Наведитесь на точку P3, що лежить на правому видимому краї колони, і натисніть клавішу [F4]( ОК ).

Набл. P3

[F4]

Центр колони

На правий край

ГКп: 18030’40”

   ОК

Розраховується відстань між інструментом і центром колони (точкою Р0).

Центр колони

ГКп: 15030’40”

S: 43.321 m

>OK? [Так] [Немає]

Для відображення перевищення натисніть клавішу [ ].

[ ]

Центр колони

ГКп: 15030’40”

h: 2.321 m

>OK? [Так] [Немає]

 Щораз при натисканні клавіші [ ] на екрані послідовно відображаються значення горизонтального проложення, перевищення і похилої дальності.

 Для відображення координат точки Р0 натисніть клавішу [ ].

[ ]

[ ]

ˆ Натисніть клавішу [F3](Так). На екрані відображається наступна точка для виміру проміром.

[F3]

Тчк#  PT-12

Код : TOPCON

Hv : 1.200 m

Уведення Пошук Режм Измр
