ЗРИТЕЛЬНЫЕ ЗАЛЫ

По назначению: театральные, концертные, кинозалы, конференц-залы, многоцелевого назначения

По вместимости:

Камерные до 80 мест;

Малые до 300 мест;

Средние до 800 мест;

Большие до 1200 мест;

Крупные более 1200 мест.

Для хорошей акустики залов необходимо выполнить следующие рекомендации:

• время реверберации проектируемого помещения должно отличаться от рекомендуемого не более чем не 10 %;

• обеспечить на зрительских местах максимально возможный уровень звукового давления полезного звука;

• выбрать форму и очертание внутренних поверхностей обеспечивающих как формирование ранних звуковых отражений, так и необходимую степень диффузности звукового поля;

• предотвратить концентрацию звука, которая может возникнуть при наличии вогнутых поверхностей малого радиуса.

Таким образом, нужного соотношения в распределении прямой и отраженной звуковой энергии, а также создания диффузного звукового поля добиваются путем правильного выбора:

• объема зала и его вместимости;

• взаимного размещения сцены и зрительных мест;

• профиля и места расположения отражающих поверхностей и отдельных архитектурных элементов;

• количества, свойств и размещения звукопоглощающего материала.

1.1. Воздушный объем и пропорции зала

Объем проектируемого зала без учета объема сцены принимается в соответствии с существующими нормами. Если известно количество зрителей, то объем зала можно определить как:

V = v  N, м³, (1)

где v – удельный объем, N – количество зрителей.

Объем на одно зрительское место (удельный объем) v в залах различного назначения рекомендуется принимать по табл.1

Таблица 1

	Концерт-ный зал (орган)	зал камерной музыки	зал многоцелевого назначения	конференц-зал, аудитория	драмтеатр	оперный театр	филармония
v	10	6	5	4	3	6	8

Примечание: при проектировании залов значения v могут отличаться от заданных в таблице 1.

Основные размеры зала должны удовлетворять существующим нормам.

Соотношение геометрических размеров зала можно определить по величине его объема, используя модуль золотого сечения, X:

(2)

Линейные размеры зала рекомендуется принимать в следующих пределах: высота – 3х; ширина – 5х; длина ‑ 8х.

При выборе размеров зала следует помнить, что достаточная диффузность звукового поля обеспечивается, если:

– отношение длины зала к средней его ширине соответствует диапазону 1 – 2;

– отношение средней ширины зала к его средней высоте также удовлетворяет диапазону 1 – 2.

Длину залов, не имеющих сцены, рекомендуется принимать не более 28 м, в филармонических залах не более 45 м. Для залов со сценой – не более 26 м от задней стены до занавеса.

1.2. Форма залов Форма залов зависит от их назначения, однако, существуют общие требования, соблюдение которых позволяет достичь хорошей акустики залов:

• Расстояние между источником звука и слушателем должно быть минимальным;

• форма плана должна учитывать направленность источника звука, что особенно важно при проектировании аудиторий и конференцзалов. Угол между лучами, направленными от источника к крайним рядам партера, должен быть минимальным;

• направление и форма отражающих поверхностей должны обеспечивать максимально возможную передачу звуковой энергии на последние ряды;

• радиус кривизны вогнутых или сводчатых поверхностей с малым звукопоглощением должен превышать расстояние от источника до вогнутой поверхности не менее чем в 2 раза.

В залах большой вместимости следует избегать параллельности стен, а также параллельности пола и потолка для предотвращения возможности проявления интерференции, приводящего к неравномерному распределению звука. Непараллельные боковые стены (2-3^о) позволяют исключить нежелательные явления такие как « порхающее эхо» и концентрация звука.

Пол партера и балкона должен иметь профиль, обеспечивающий хорошую видимость эстрады или сцены, что уменьшает поглощение прямого звука при распространении его от источника над слушателями. Целесообразно предусмотреть подъем пола приблизительно 0.12м на ряд. Высота эстрады или авансцены должна быть не менее 1 м.

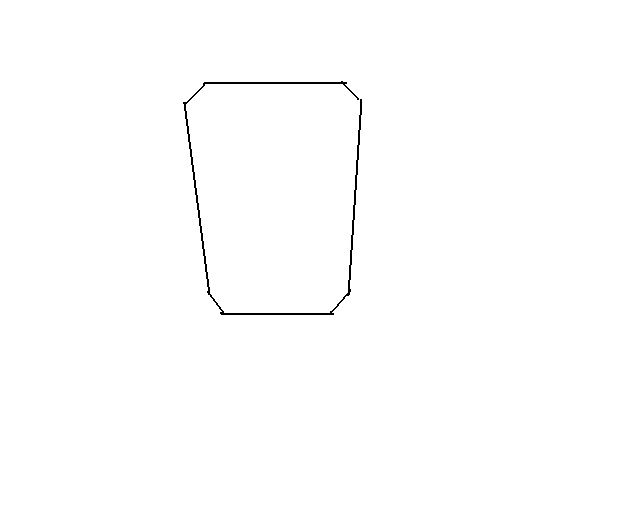

Рис. 1. Наиболее рациональная форма

зала в плане

При проектировании залов необходимо при помощи геометрических построений контролировать распределение и запаздывание звуковых отражений от потолка и стен зала, согласно приведенным ниже рекомендациям.

Необходимо также предотвратить концентрацию отраженного звука.
