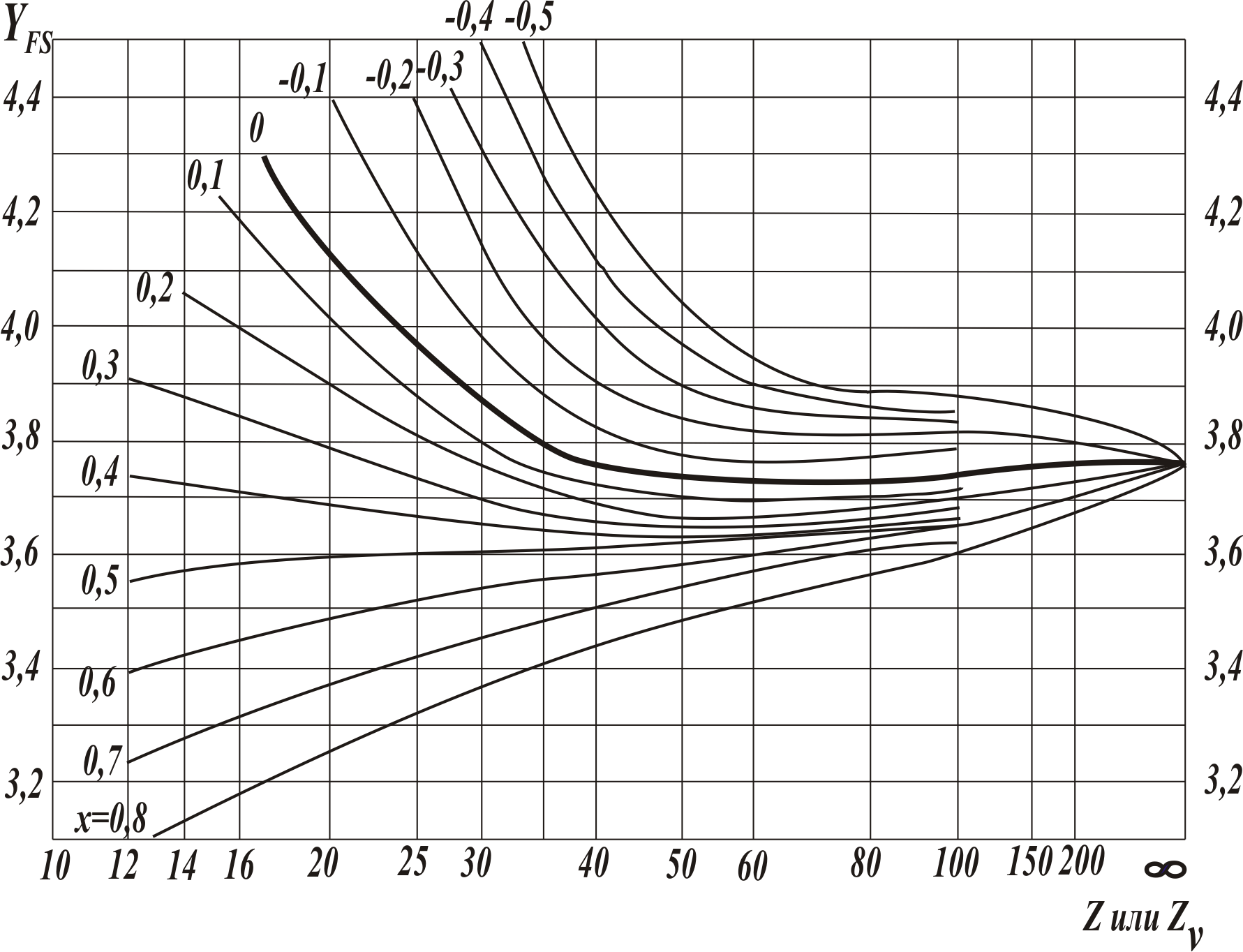

График для определения коэффициента формы зуба yfs

Степень точности

Твердость поверхностей зубьев

Коэффициенты

V, м/с

1

2

4

6

8

10

K_Hv

1,03

1,06

1,12

1,17

1,23

1,28

а

1,01

1,02

1,03

1,04

1,06

1,07

К_Fv

1,06

1,13

1,26

1,40

1,53

1,67

6

1,02

1,05

1,10

1,15

1,20

1,25

K_Hv

1,02

1,04

1,07

1,10

1,15

1,18

б

1,00

1,00

1,02

1,02

1,03

1,04

К_Fv

1,02

1,04

1,08

1,11

1,14

1,17

1,01

1,02

1,03

1,04

1,06

1,07

K_Hv

1,04

1,07

1,14

1,21

1,29

1,36

а

1,02

1,03

1,05

1,06

1,07

1,08

К_Fv

1,08

1,16

1,33

1,50

1,67

1,80

7

1,08

1,06

1,11

1,16

1,22

1,27

K_Hv

1,03

1,05

1,09

1,14

1,19

1,24

б

1,00

1,01

1,02

1,03

1,03

1,04

К_Fv

1,03

1,05

1,09

1,13

1,17

1,22

1,01

1,02

1,03

1,05

1,07

1,08

K_Hv

1,04

1,08

1,16

1,24

1,32

1,40

а

1,01

1,02

1,04

1,06

1,07

1,08

К_Fv

1,10

1,20

1,38

1,58

1,78

1,96

8

1,03

1,06

1,11

1,17

1,23

1,29

K_Hv

1,03

1,06

1,10

1,16

1,22

1,26

б

1,01

1,01

1,02

1,03

1,04

1,05

К_Fv

1,04

1,06

1,12

1,16

1,21

1,26

1,01.

1,02

1,03

1,05

1,07

1,08

K_Hv

1,05

1,10

1,20

1,30

1,40

1,50

а

1,01

1,03

1,05

1,07

1,09

1,12

К_Fv

1,13

1,28

1,50

1,77

1,98

2,25

9

1,04

1,07

1,14

1,21

1,28

1,35

K_Hv

1,04

1,07

1,13

1,20

1,26

1,32

б

1,01

1,01

1,02

1,03

1,04

1,05

К_Fv

1,04

1,07

1,14

1,21

1,27

1,34

1,01

1,02

1,04

1,06

1,08

1,09
