Размеры шпоночного паза, мм
d |
12 |
14 |
16 |
18 |
19 |
20 |
22 |
24 |
25 |
28 |
30 |
32 |
35 |
36 |
38 |
40 |
42 |
45 |
48 |
d+t1 |
13,8 |
16,3 |
18,3 |
20,8 |
21,8 |
22,8 |
24,8 |
27,3 |
28,3 |
31,3 |
33,8 |
35,8 |
38,8 |
39,8 |
41,8 |
44,4 |
46,4 |
49,9 |
52,9 |
b |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
||||||||||||
Примечания.
Муфты предназначены для соединения соосных цилиндрических валов.
Муфты изготовляют двух исполнений: 1 – на длинные концы валов; 2 – на короткие концы валов по ГОСТ 12080-66.
Пример условного обозначения муфты с номинальным вращающим моментом T = 125 Н.м, с диаметром посадочных отверстий: одна — d =32 мм, исполнения 1, другая d = 25 мм, исполнения 2:
Муфта упругая со звездочкой 125-32-1-25-2 ГОСТ 14084-76.
Полумуфты с номинальным вращающим моментом 125Н.м, диаметром d = 32 мм, исполнения 1:
Полумуфта 125-32-1 ГОСТ 14084-76.

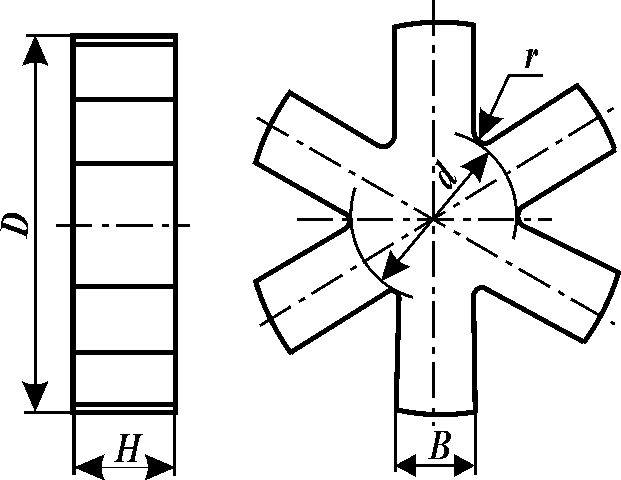

Таблица 10.3 [4] – Муфты упругие со звездочкой. Звездочка
(ГОСТ14084-76)
Момент Т, Н.м |
D |
d |
В |
H |
r |
16,0 |
50 |
26 |
10,5 |
15 |
1,6 |
25,0 |
60 |
30 |
12,5 |
||
31,5 |
67 |
||||
63,0 |
80 |
36 |
14,5 |
22 |
2,0 |
125,0 |
100 |
45 |
16,5 |
||
250,0 |
130 |
56 |
18,5 |
25 |
3,0 |
400,0 |
160 |
67 |
20,5 |
30 |
Примечание. Пример условного обозначения звездочки муфты с номинальным вращающим моментом T = 125 Н.м:
Звездочка 125 ГОСТ 14084-75.

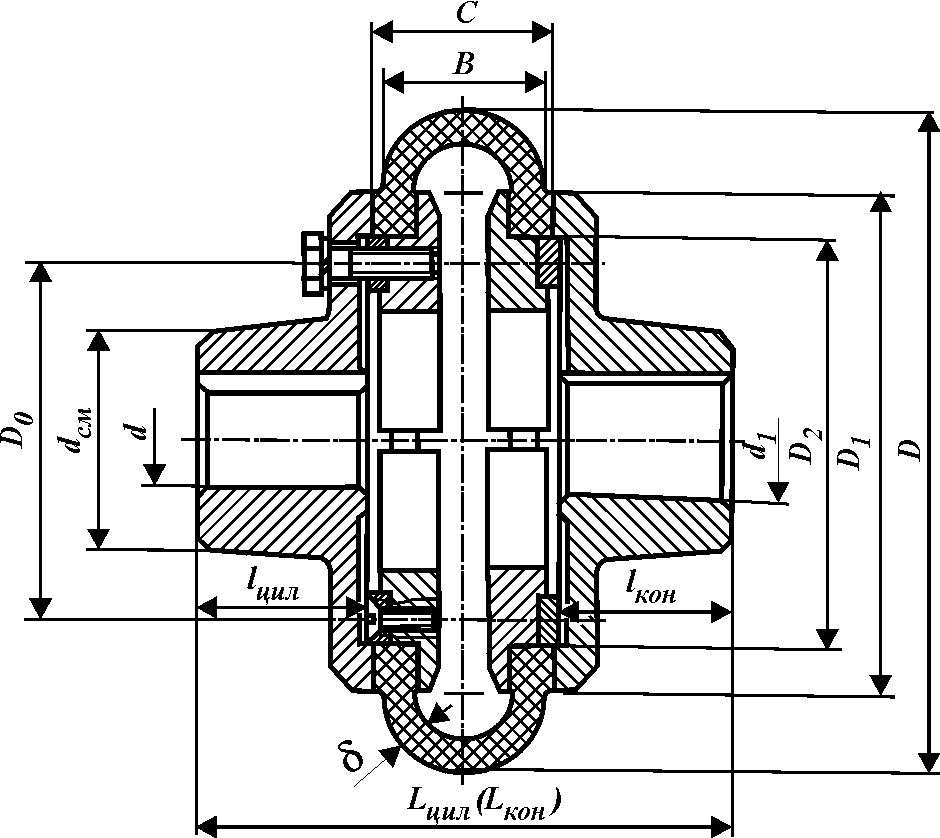

Таблица 10.4 [4] – Муфты упругие с торообразной оболочкой
(Гост 20884-82)
Момент Т, Н.м |
Угловая скорость , с-1 не более |
Отверстие, мм |
Габаритные размеры, мм |
Смещение осей валов, не более |
|||||||
d, d1 |
lцил |
lкон |
Lцил |
Lкон |
D |
радиальное r |
Угловое |
Осевое а |
|||
40 |
315 |
18; 19 |
30 |
20 |
115 |
100 |
|
1 |
1 |
1 |
|
20; 22; 24 |
38 |
26 |
130 |
120 |
125 |
||||||
25 |
44 |
28 |
140 |
130 |
|
||||||
80 |
315 |
22; 24 |
38 |
26 |
140 |
130 |
160 |
1,6 |
2 |
||
25; 28 |
44 |
28 |
150 |
140 |
|||||||
30 |
60 |
40 |
185 |
170 |
|||||||
125 |
260 |
25; 28 |
44 |
28 |
155 |
145 |
180 |
||||
30; 32; 35; 36 |
60 |
40 |
190 |
175 |
|||||||
200 |
260 |
30; 32; 35; 36; 38 |
60 |
40 |
200 |
185 |
200 |
2 |
2,5 |
||
40 |
84 |
60 |
250 |
235 |
|||||||
250 |
210 |
32; 35; 36; 38 |
60 |
40 |
205 |
185 |
220 |
2,5 |
1 30' |
3 |
|
40; 42; 45 |
84 |
60 |
255 |
240 |
|||||||
315 |
210 |
35; 36; 38 |
60 |
40 |
215 |
195 |
250 |
||||
40; 42; 45; 48 |
84 |
60 |
270 |
250 |
|||||||
500 |
170 |
40; 42; 45; 48 50; 53; 55; 56 |
84 |
60 |
270 |
250 |
280 |
3 |
3,6 |
||
800 |
170 |
48; 50; 53; 55; 56 |
84 |
60 |
280 |
270 |
320 |
||||
60; 63 |
108 |
75 |
330 |
310 |
|||||||
Примечания:
1. Ориентировочные соотношения некоторых размеров муфты: B = 0,25 D; = 0,05 D; C=0,06B; D0 = (0,5 ... 0,52) D; D1 = 0,75 D; D2 = 0.6 D; dст = 1,55 d (d1).
2. Полумуфты изготовляют двух типов: с цилиндрическим отверстием на концы валов (тип I) и с коническим отверстием на концы валов (тип II). Полумуфты каждого типа изготовляют в двух исполнениях: 1 – на длинные концы валов; 2 – на короткие концы валов.
3. Пример условного обозначения муфты с номинальным вращающим моментом T = 250 Н.м, типа 1, диаметром посадочных отверстий под валы d = 40 мм, с полумуфтами типа I и исполнения 1:
Муфта упругая с торообразной оболочкой 250-40-I.1 ГОСТ 20884-82.

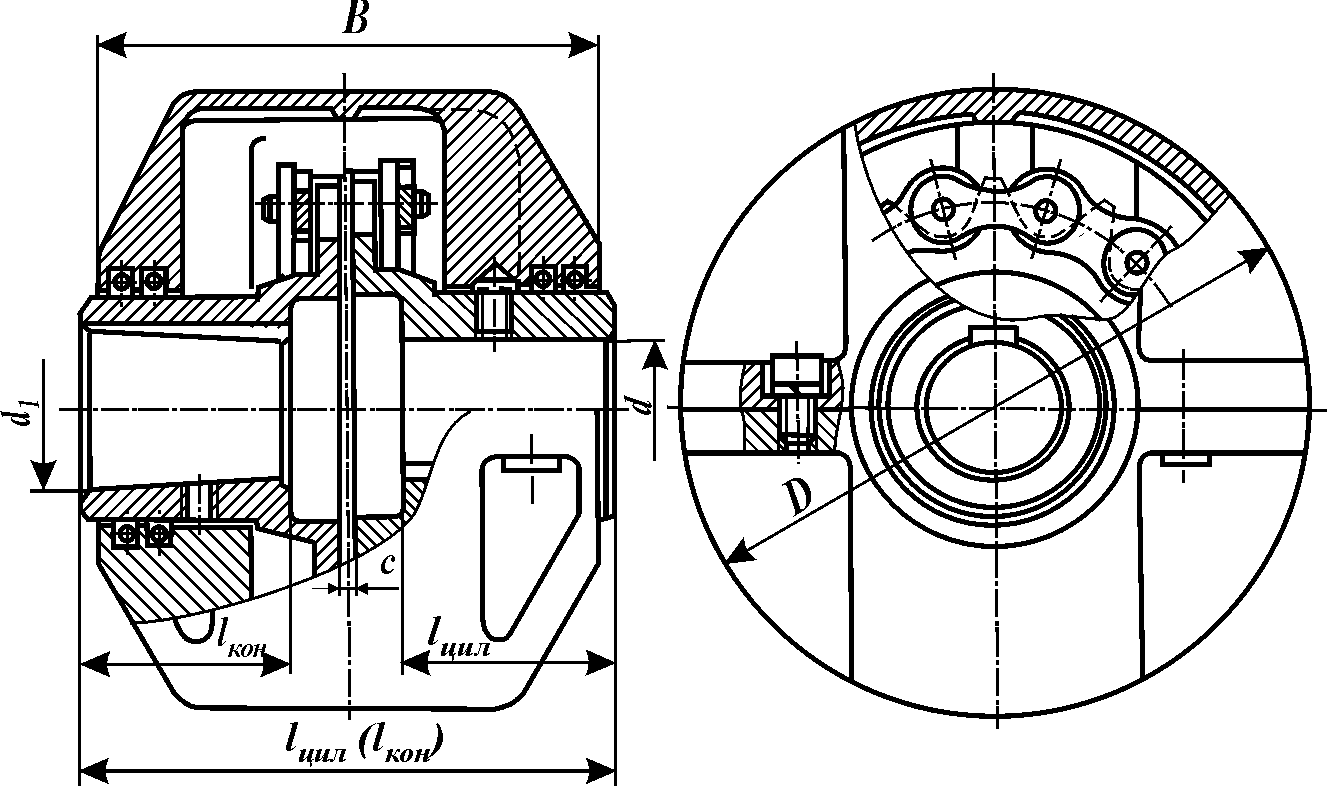

Таблица 10.5 [4] – Муфты цепные однорядные (ГОСТ 20742-81)
Цепь ГОСТ 13568-75 |
Число зубьев полумуфты |
Момент Т, Н.м |
Угловая скорость , с-1 не более |
Отверстие, мм |
Габаритные размеры, мм |
||||
d, d1 |
lцил |
lкон |
Lцил |
Lкон |
D |
||||
ПР-19,05-3180 |
12 |
63 |
170 |
20; 22; 24 |
36 |
25 |
102 |
80 |
110 |
25; 28 |
42 |
27 |
122 |
92 |
|||||
ПР-25,4-6000 |
10 |
125 |
150 |
25; 28 |
42 |
27 |
122 |
92 |
125 |
30; 32; 35; 36 |
58 |
39 |
162 |
124 |
|||||
12 |
250 |
126 |
32; 35; 36; 38 |
58 |
39 |
162 |
124 |
140 |
|
40; 42; 45 |
82 |
57 |
222 |
172 |
|||||
ПР-31,75-8850 |
14 |
500 |
105 |
40; 42; 45; 48; 50; 55; 56 |
82 |
57 |
222 |
172 |
200 |
ПР-38,1-12700 |
12 |
1000 |
84 |
50; 55; 56 |
82 |
57 |
224 |
174 |
210 |
60; 63; 65; 70; 71 |
105 |
73 |
284 |
220 |
|||||
ПР-50,8-22700 |
12 |
2000 |
75 |
63; 65; 70 |
105 |
73 |
284 |
220 |
280 |
71; 75; 80; 85; 90 |
130 |
94 |
344 |
272 |
|||||
Примечания:
