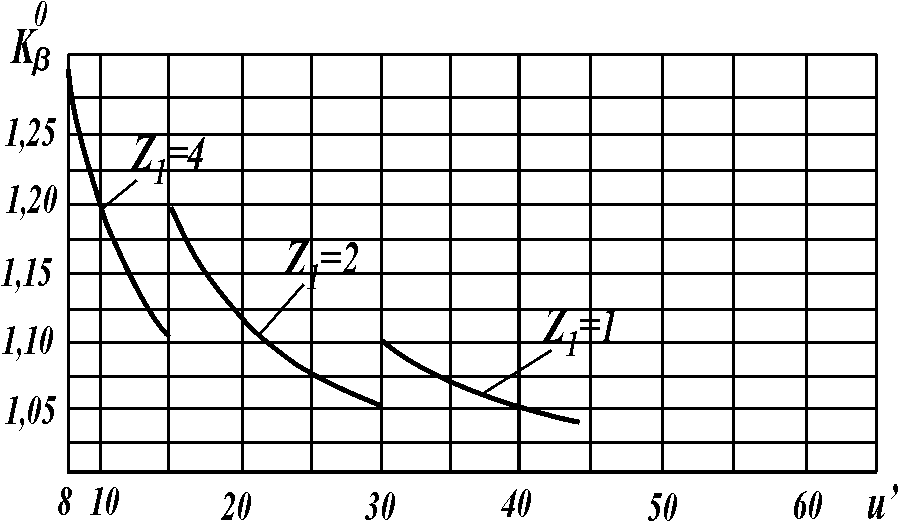

Начальное значение коэффициента концентрации нагрузки k0
Рисунок 6.2
Таблица 6.7 [5] – Параметры червячной передачи: z2, m, q
Сочетание параметров червячной передачи: z2, m, q |
z2=63 |
q |
16 |
16 |
16 |
16 |
16 |
16 |
- |
16 |
12,5 |
16 |
12,5 |
16 |
- |
16 |
- |
m |
1,0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,15 |
- |
4,0 |
5 |
5 |
6,3 |
6,3 |
- |
8 |
- |
||
z2=58 |
q |
20 |
20 |
20 |
20 |
20 |
20 |
12,5 |
20 |
12,5 |
20 |
12,5 |
20 |
12,5 |
20 |
12,5 |
|
m |
1,0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,15 |
4 |
4 |
5 |
5 |
6,3 |
6,3 |
8 |
8 |
10 |
||
z2=50 |
q |
12,5 |
12,5 |
12,5 |
12,5 |
12,5 |
12,5 |
20 |
12,5 |
20 |
12,5 |
20 |
12,5 |
20 |
12,5 |
20 |
|
m |
1,25 |
1,6 |
2,5 |
2,5 |
3,15 |
4 |
4 |
5 |
5 |
6,3 |
6,3 |
8 |
8 |
10 |
10 |
||
z2=46 |
q |
16 |
16 |
16 |
16 |
16 |
16 |
10 |
16 |
10 |
16 |
10 |
16 |
10 |
16 |
10 |
|
m |
1,25 |
1,6 |
2 |
2,5 |
3,15 |
4 |
5 |
5 |
6,3 |
6,3 |
8 |
8 |
10 |
10 |
12,5 |
||
z2=40 |
q |
10 |
10 |
10 |
10 |
10 |
10 |
16 |
10 |
16 |
10 |
16 |
10 |
16 |
10 |
16 |
|
m |
1,6 |
2 |
2,5 |
3,15 |
4 |
5 |
5 |
6,3 |
6,3 |
8 |
8 |
10 |
10 |
12,5 |
12,5 |
||
z2=36 |
q |
12,5 |
12,5 |
12,5 |
16 |
12,5 |
12,5 |
8 |
14 |
8 |
12,5 |
8 |
12,5 |
8 |
12,5 |
8 |
|
m |
1,6 |
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
6,3 |
8 |
8 |
10 |
10 |
12,5 |
12,5 |
16 |
||
z2=32 |
q |
8 |
8 |
8 |
8 |
8 |
8 |
12,5 |
8 |
12,5 |
8 |
12,5 |
8 |
12,5 |
8 |
12,5 |
|
m |
2,0 |
2,5 |
3,15 |
4 |
5 |
6,3 |
6,3 |
8 |
8 |
10 |
10 |
12,5 |
12,5 |
16 |
16 |
||
aw, мм |
40 |
50 |
63 |
80 |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
Таблица 6.8 [5] – Угол подъема винтовой линии червяка
Z1 |
q |
||||
16 |
14 |
12,5 |
10 |
8 |
|
1 |
3,574° |
4,086° |
4,764° |
5,711° |
7,125° |
3°33'35" |
4°05'08" |
4°45'49" |
5°42'38" |
7°07'30" |
|
2 |
7,125° |
8,130° |
9,09° |
11,310° |
14,036° |
7°07'30" |
8°07'48" |
9°27'44" |
1l°18'36" |
14°02'10" |
|
4 |
14,036° |
15,945° |
18,435 |
21,801° |
26,565° |
14°02'10" |
1556'43" |
18°25'06" |
2148'05" |
26°33'54" |
Таблица 6.9 [5] – Степень точности червячных передач
Степень точности не ниже |
Скорость скольжения Vск, м/с |
Изготовление |
Примечание |
7 |
<10 |
Червяк закален, шлифован, полирован, колесо нарезается шлифованными червячными фрезами. Обкатка под нагрузкой. |
Передачи с повышенными скоростями и малым шумом, с повышенными требованиями к габаритам |
8 |
<5 |
Допускается червяк с НВ<350, не шлифованный. Колесо нарезается шлифованной червячной фрезой или летучкой. Обкатка под нагрузкой |
Передачи среднескоростные со средними требованиями по шуму, габаритам и точности. |
9 |
<2 |
Червяк с НВ<350 не шлифуется. Колесо нарезается любым способом |
Передачи низкоскоростные, кратковременно работающие и ручные с пониженными требованиями |
Таблица 6.10 [5] – Определение угла трения
Vск |
f |
|
Vск |
f |
|
0,5 |
0,055 ... 0,035 |
3°10' ... 3°40' |
3 |
0,028 ... 0,035 |
1°30' ... 2°20' |
1,0 |
0,045 ... 0,055 |
2°30' ... 3°10' |
4 |
0,023 ... 0,03 |
1°20' ... 1°40' |
1,5 |
0,04 ... 0,05 |
2°20' ... 2°50' |
7 |
0,018 ... 0,026 |
1°00' ... 1°30' |
2,0 |
0,035 ... 0,045 |
2°00' ... 2°30' |
10 |
0,016 ... 0,024 |
0°55' ... l°20' |
2,5 |
0,03 ... 0,04 |
1°40' ... 2°20' |
|
|
|
Таблица 6.11 [5] – Коэффициент деформации червяка
Z1 |
Коэффициент |
|||||
Значение коэффициента q |
||||||
8 |
10 |
12,5 |
14 |
16 |
20 |
|
1 |
72 |
108 |
154 |
176 |
215 |
248 |
2 |
57 |
86 |
125 |
140 |
171 |
197 |
4 |
47 |
70 |
98 |
122 |
137 |
157 |
Таблица 6.12 [5] – Коэффициент формы зуба червячного колеса YF2
ZV2 |
32 |
35 |
37 |
40 |
45 |
50 |
60 |
80 |
100 |
150 |
YF2 |
1,71 |
1,64 |
1,61 |
1,55 |
1,48 |
1,45 |
1,4 |
1,34 |
1,3 |
1,27 |
Таблица 6.13 [5] – Скоростной коэффициент Kv
Степень точности |
v2, м/с |
||||
2 |
4 |
6 |
8 |
10 |
|
6 |
1,06 |
1,12 |
1,17 |
1,23 |
1,28 |
7 |
1,07 |
1,14 |
1,21 |
1,29 |
1,36 |
8 |
1,08 |
1,16 |
1,24 |
1,39 |
1,4 |
9 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
Примечание.
При v2 < 2 м/с Kv = 1 независимо от степени точности передачи.
При v2 2 м/с значение Kv определяется по табл. 6.13.
Для червячных передач с aw 200 мм и n1 1500 мин-1 при любом значении окружной скорости v2 < 2 м/с; Кv = 1.
Таблица 6.14 [5] – Определение длины нарезанной части червяка
(ГОСТ 19650-74)
Коэффициент смещения X |
b1 не менее |
|
z1 = 1 ; z1 = 2 |
z1 = 4 |
|
- 1,0 |
( 10,5 + 0,06 z2 ) m |
( 10,5 + 0,09 z2 ) m |
- 0,5 |
( 8 + 0,06 z2 ) m |
( 9,5 + 0,09 z2 ) m |
0 |
( 11 + 0,06 z2 ) m |
( 12,5 + 0,09 z2 ) m |
+ 0,5 |
( 11 + 0,1 z2 ) m |
( 12,5 + 0,1 z2 ) m |
+ 1,0 |
( 12 + 0,1 z2 ) m |
( 13 + 0,1 z2 ) m |
Примечания:
