Министерство сельского хозяйства
Российской федерации
ФГОУ ВПО
Рязанская Государственная Сельскохозяйственная академия имени профессора П. А. Костычева
Кафедра теоретической и прикладной механики
Детали машин
и основы конструирования
Справочник
Справочные материалы к выполнению курсового проекта
для студентов инженерного факультета по специальностям:
311300 Механизация сельского хозяйства,
150200 Автомобили и автомобильное хозяйство,
230100 Сервис транспортных и технологических машин
и оборудования,
311400 Электрификация и автоматизация сельского
хозяйства,
заочного факультета,
инженерно-экономического института
Рязань 2005
УДК 621.81
ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ. СПРАВОЧНИК: Справочные материалы к выполнению курсового проекта /Ряз. государственная с/х акад. им. проф. Костычева
Составитель ст. пр. Т. В. Горина, Рязань 2005, 87 с.
Содержит таблицы и графики, наиболее часто встречающиеся при проведении практических и лабораторных работ, а также выполнении курсового проекта.
Предназначен для студентов специальностей 311300 Механизация сельского хозяйства, 150200 Автомобили и автомобильное хозяйство, 230100 Сервис транспортных и технологических машин и оборудования, 311400 Электрификация и автоматизация сельского хозяйства, заочного факультета и студентов инженерно-экономического института по курсу «Детали машин и основы конструирования».
Табл. 124. Ил. 21. Библиогр.: 8 назв.
Печатается по решению методического совета Рязанской Государственной сельскохозяйственной академии им. проф. П.А.Костычева.
Рецензенты: кафедра теоретической и прикладной механики РГСХА (зав. кафедрой к.т.н., доцент Борычев С.Н.);
кафедра эксплуатации машинно-тракторного парка РГСХА (зав. кафедрой д.т.н., проф. Бышов Н.В.)
1 Кпд и кинематика привода
Таблица 1.1 [1] – Ряд нормальных линейных размеров (по ГОСТ 6636-69)
3,2 |
5,6 |
10 |
18 |
32 |
56 |
100 |
180 |
320 |
560 |
3,4 |
6,0 |
10,5 |
19 |
34/35 |
60/62 |
105 |
190 |
340 |
600 |
3,6 |
6,3 |
11 |
20 |
36 |
63/65 |
110 |
200 |
360 |
630 |
3,8 |
6,7 |
11,5 |
21 |
38 |
67/70 |
120 |
210 |
380 |
670 |
4,0 |
7,1 |
12 |
22 |
40 |
71/72 |
125 |
220 |
400 |
710 |
4,2 |
7,5 |
13 |
24 |
42 |
75 |
130 |
240 |
420 |
750 |
4,5 |
8,0 |
14 |
25 |
45/47 |
80 |
140 |
250 |
450 |
800 |
4,8 |
8,5 |
15 |
26 |
48 |
85 |
150 |
260 |
480 |
850 |
5,0 |
9,0 |
16 |
28 |
50/52 |
90 |
160 |
280 |
500 |
900 |
5,3 |
9,5 |
17 |
30 |
53/55 |
95 |
170 |
300 |
530 |
950 |
Примечание. Под косой чертой приведены размеры посадочных мест для подшипников качения.
Таблица 1.2 [1] – КПД отдельных звеньев кинематической цепи
Тип передачи |
|
Зубчатая (с опорами): |
|
цилиндрическая |
0,96 ... 0,98 |
коническая |
0,95 ... 0,97 |
Планетарная: |
|
одноступенчатая |
0,9 ... 0,95 |
двухступенчатая |
0,85 ... 0,9 |
Червячная при передаточном числе: |
|
свыше 30 |
0,7 ... 0,8 |
свыше 14 до 30 |
0,75 ... 0,85 |
свыше 8 до 14 |
0,8 ... 0,9 |
Ременная (все типы) |
0,94 ... 0,96 |
Цепная |
0,92 ... 0,95 |
Муфта соединительная |
0,98 |
Подшипники качения (одна пара) |
0,99 |
Таблица 1.3 [1] – Рекомендуемые значения передаточных чисел
Вид передачи |
Твердость зубьев НВ или HRC |
Передаточное число * u |
Зубчатая цилиндрическая |
Любая |
2,0 ... 6,3 |
Тихоходная ступень во всех редукторах (uт) |
350 НВ |
2,5 ... 5 |
|
40 ... 56 HRC |
2,5 ... 5 |
|
56 ... 63 HRC |
2 ... 4 |
Быстроходная ступень в редукторах по развернутой схеме (uб) |
350 НВ |
3,15 ... 5 |
|
40 ... 56 HRC |
3,15 ... 5 |
|
56 ... 63 HRC |
2,5 ... 4 |
Быстроходная ступень в соосном редукторе (uб) |
350 HB |
4 ... 6,3 |
|
40 ... 56 HRC |
4 ... 6,3 |
|
56 ... 63 HRC |
3,15 ... 5 |
Коробка передач |
Любая |
1 ... 2,5 |
Коническая зубчатая |
350 HB |
1 ... 4 |
|
40 HRC |
1 ... 4 |
Червячная |
— |
16 ... 50 |
Цепная |
— |
1,5 ... 4 |
Ременная |
— |
2 ... 4 |
Примечание. * Передаточные отношения кинематических пар для всех типов передач условно называют передаточными числами и обозначают u.
Таблица 1.4 [6] – Передаточные числа быстроходной uб и тихоходной uт ступеней двухступенчатых редукторов
в зависимости от общего передаточного числа редуктора uред
Редуктор |
Передаточное число |
Схема |
||
uб |
uт |
|||

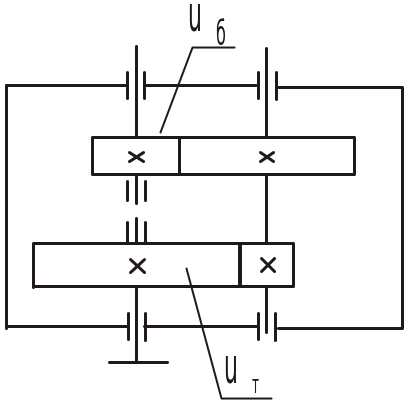

Двухступенчатый по развернутой схеме |
uред / uт |
|
|
|

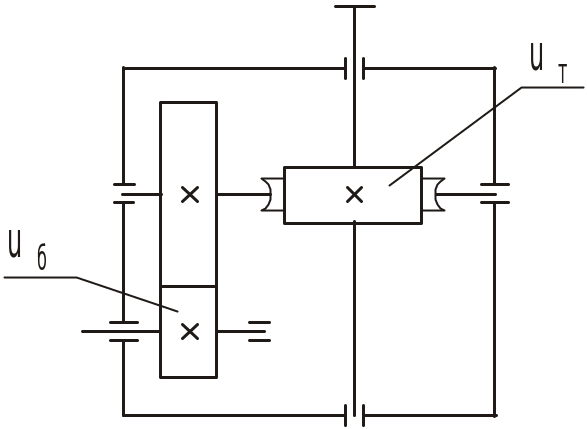

Двухступенчатый соосный |
uред / uт |
|
|
|

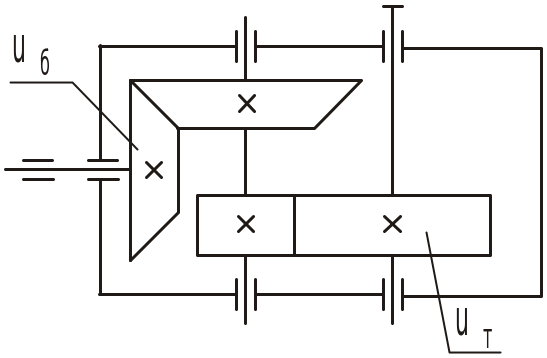

Коническо-цилиндрический |
uред / uт |
|
|
|
Цилиндрическо-червячный |
1,6 ... 3,15 |
uред / uб |
|
|
Планетарный двухступенчатый
uред 25 25 < uред 63 uред > 63 |
4 uред / 6,3 10 |
uред / 4 6,3 0,1 uред |
|
|
Примечания:
Передаточное число первой ступени uБ червячно-цилиндрических редукторов ориентировочно можно принимать из соотношения uт = ( 0,03 ... 0,06 ) uред 6.
В двухступенчатых червячных редукторах благоприятные условия общей компоновки конструкции обеспечиваются при соотношении межосевых расстояний тихоходной и быстроходной ступеней aт = 2aб. Передаточные числа быстроходной и тихоходной ступеней принимают при этом примерно одинаковыми.
Таблица 1.5 [1] – Двигатели закрытые обдуваемые единой серии 4А.
Технические данные (ГОСТ 19523-81)
Мощность Рдв, кВт |
Типоразмер двигателя |
Номин. частота вращения, мин-1 |
Тmax/Tном |
dдв, мм |
Синхронная частота вращения ns=3000 мин-1 |
||||
0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37.0 45,0 55,0 |
4A71A2 4A71B2 4A80A2 4A80B2 4A90L2 4A100S2 4A100L2 4A112M2 4A132M2 4A160S2 4A160M2 4A180S2 4A180M2 4A200M2 4A200L2 4A225M2 |
2840 2810 2850 2850 2840 2880 2880 2900 2900 2940 2940 2945 2945 2943 2946 2946 |
2,2 2,2 2,2 2,4 2,4 2,4 2,4 3,0 3,0 2,3 2,3 2,3 2,3 2,3 2,3 2,3 |
19 19 22 22 24 24 28 32 38 42 42 48 48 55 55 55 |
Синхронная частота вращения ns=1500 мин-1 |
||||
0,55 0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37.0 45,0 55,0 |
4A71A4 4A71B4 4A80A4 4A80B4 4A90L4 4A100S4 4A100L4 4A112M4 4A132S4 4A132M4 4A160S4 4A160M4 4A180S4 4A180M4 4A200M4 4A200L4 4A225M4 |
1390 1390 1420 1415 1425 1435 1430 1445 1455 1460 1465 1465 1470 1470 1475 1476 1479 |
2,2 2,2 2,2 2,2 2,4 2,4 2,4 2,4 3,0 3,0 2,3 2,3 2,3 2,3 2,3 2,3 2,3 |
19 19 22 22 24 24 28 32 38 38 42 48 55 55 60 60 65 |
Продолжение таблицы 1.5
Мощность Рдв, кВт |
Типоразмер двигателя |
Номин. частота вращения, мин-1 |
Тmax/Tном |
dдв, мм |
Синхронная частота вращения ns=1000 мин-1 |
||||
0,37 0,55 0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37.0 45,0 55,0 |
4A71A6 4A71B6 4A80A6 4A80B6 4A90L6 4A100L6 4A112MA6 4A112MB6 4A132S6 4A132M6 4A160S6 4A160M6 4A180M6 4A200M6 4A200L6 4A225M6 4A250S6 4A250M6 |
910 900 915 920 935 950 955 950 965 970 975 975 975 924 930 933 936 938 |
2,2 2,2 2,2 2,2 2,2 2,2 2,5 2,5 2,5 2,5 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 |
19 19 22 22 24 28 32 32 38 38 48 48 55 60 60 65 75 75 |
Синхронная частота вращения ns=750 мин-1 |
||||
0,25 0,37 0,55 0,75 1,1 1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37.0 45,0 55,0 |
4A71B8 4A80A8 4A80B8 4A90LA8 4A90LB8 4A100L8 4A112MA8 4A112MB8 4A132S8 4A132M8 4A160S8 4A160M8 4A180M8 4A200M8 4A200L8 4A225M8 4A250S8 4A250M8 4A280S8 |
680 675 700 700 700 700 700 700 720 720 730 730 730 732 730 736 738 740 734 |
1,7 1,7 1,7 1,9 1,9 1,9 2,2 2,2 2,2 2,6 2,6 2,2 2,2 2,0 2,0 2,0 2,0 2,0 2,0 |
19 22 22 28 28 28 32 32 38 38 48 48 55 60 60 65 75 75 75 |
Примечание. В типоразмерах двигателей цифра 4 означает порядковый номер серии, А – род двигателей, асинхронный. Буква А на третьем месте означает, что станина и щиты двигателя алюминиевые. Двух или трехзначное число указывает высоту оси вращения. Буквы L,S и М – установочный размер по длине станины. Буквы А и В – длина сердечника статора. Цифры 2,4,6 и 8 – число полюсов.
Таблица 1.6 [1] – Двигатели. Основные размеры *
Размеры для двигателей исполнения, мм |
1М2081 и 1М3081 |
d25 |
130 |
180 |
230 |
250 |
300 |
||||||||||||
d24 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||
d22 |
12 |
15 |
19 |
||||||||||||||||
d20 |
165 |
215 |
265 |
300 |
350 |
||||||||||||||
l21 |
10 |
12 |
14 |
16 |
18 |
15 |
18 |
||||||||||||
l20 |
3,5 |
4,0 |
5,0 |
||||||||||||||||
1М1081 и 1М2081 |
h31 |
201 |
218 |
243 |
263 |
310 |
350 |
430 |
470 |
||||||||||
h10 |
9 |
10 |
11 |
12 |
13 |
18 |
20 |
||||||||||||
h |
71 |
80 |
90 |
100 |
112 |
132 |
160 |
180 |
|||||||||||
b10 |
112 |
125 |
140 |
160 |
190 |
216 |
154 |
179 |
|||||||||||
d10 |
7 |
10 |
12 |
15 |
|||||||||||||||
l31 |
45 |
50 |
56 |
63 |
70 |
89 |
108 |
121 |
|||||||||||
l10 |
90 |
100 |
125 |
112 |
140 |
178 |
210 |
203 |
241 |
||||||||||
1М1081,1М2081,1М3081 |
h1 |
6 |
7 |
8 |
9 |
8 |
9 |
9 |
10 |
9 |
10 |
||||||||
b1 |
6 |
8 |
10 |
12 |
14 |
12 |
14 |
14 |
16 |
14 |
16 |
||||||||
d1 |
19 |
22 |
24 |
28 |
32 |
38 |
42 |
48 |
42 |
48 |
48 |
55 |
48 |
55 |
|||||
l30 |
285 |
300 |
320 |
350 |
362 |
392 |
452 |
480 |
530 |
624 |
667 |
662 |
702 |
||||||
l1 |
40 |
50 |
60 |
80 |
110 |
||||||||||||||
1М181 |
d30 |
170 |
186 |
208 |
235 |
260 |
302 |
358 |
410 |
||||||||||
Число полю- сов |
2,4, 6,8 |
2 |
4,6,8 |
2 |
4,6,8 |
2 |
4,6,8 |
2 |
4,6,8 |
||||||||||
Тип двига- теля |
71A,B |
80A |
80B |
90L |
100S |
100L |
112M |
132S |
132M |
160S |
160M |
180S |
180M |
||||||

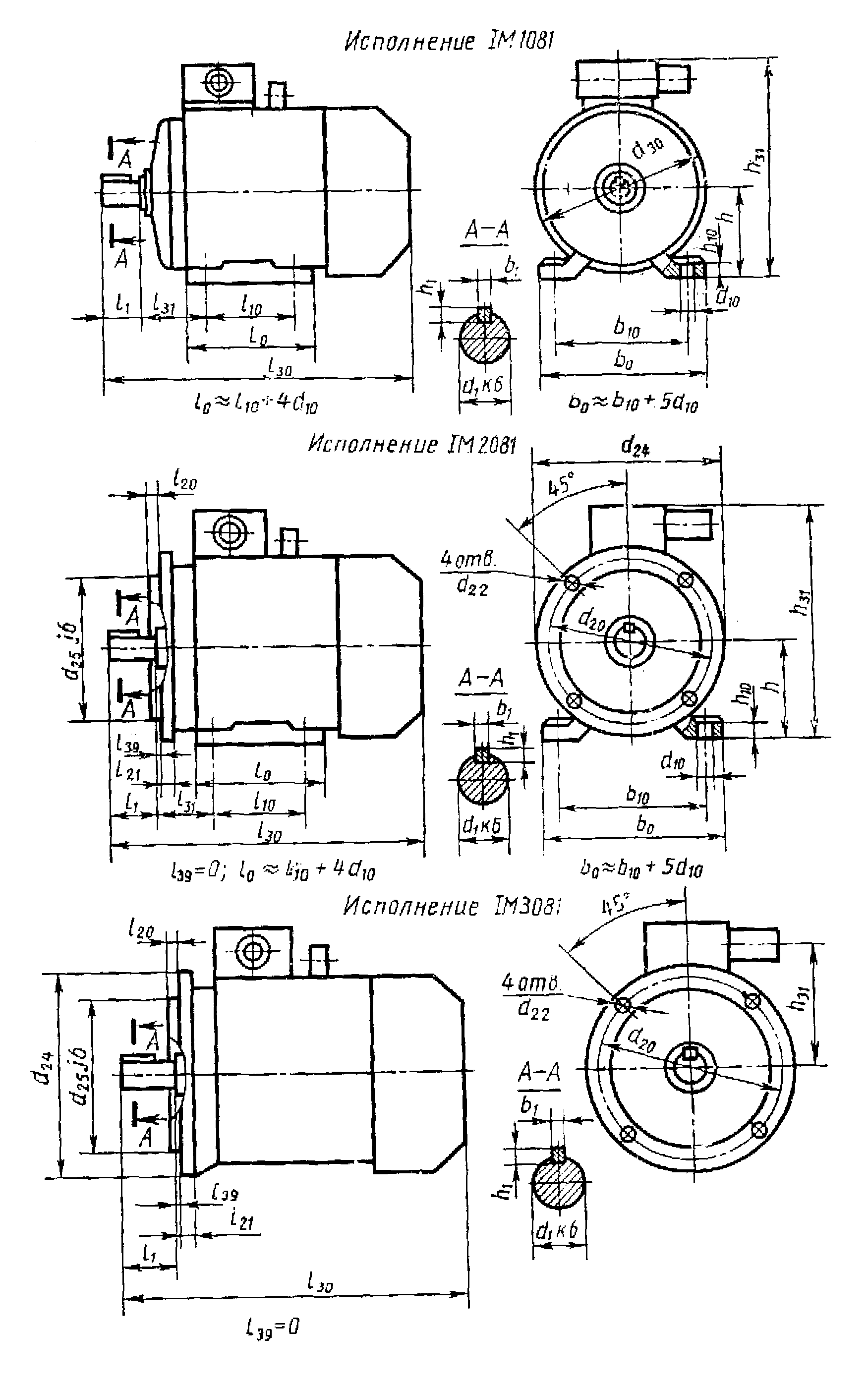

*Примечание. См. рисунок 1.1
Электродвигатели
Рисунок 1.1
