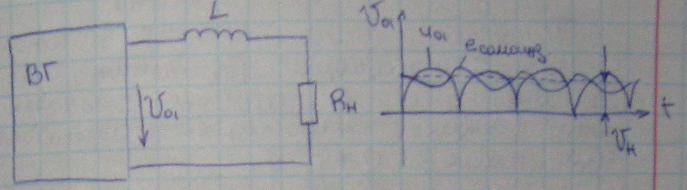

10. Сглаживающие фильтры. Назначение и параметры .Индуктивные фильтры
В кач-ве катушки исп толстые провода намотанные на железные сердечники.
При дост величине индуктивности L в xL=wL=2πfL теряется большая часть переменной составляюшей напряжения.
Индуктивность для фильтра собирается из соотнош wL>>Rн. В связи с этим такие фильтры применяют в цепях с малым Rн. Для расчета исп соотнош:
L=Rн/(3w*pвых).
Сглаживающие фильтры. П - и г-образные фильтры. Назначение, принцип действия
CL-фильтры
это комбинация вышерассм фильтров.

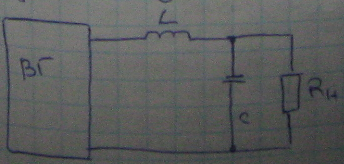

Г-фильтр
Действ дост эфф в цепях с небольш токами. q=qL*qc

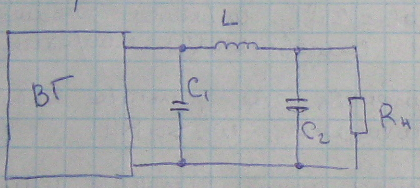

Более
эффективным явл П-фильтр

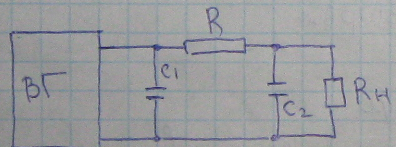

Если сопротивл Rн достат большое то иногда исп след в-т фильтр
П образн фильтры целесообр исп если необх получ Рвых < 10**-3
Для получ более эффект применяются электронные фильтры на транзисторах
Назначение, классификация и основные параметры стабилизаторов напряжения
Стабилизатор – устройство автомат обесп поддерж напряж (тока) нагрузки с заданной точностью
Напряжение нагрузки может сильно изменяться не только за счет измен нагрузочного тока но и за счет воздейств ряда дестабил факторов. В то же время нормально функционирует при 10**-4 – 1%
Стабилизаторы классиф по след признакам:
- по роду стабилизир величины
- по способу стабилиз (параметрич, импульсные, компенсационные)
При параметрич стабилиз исп некот приборы с характеристикой ищущей участок на котором напряжение (ток) мало зависят от дестабилизирующих факторов.
При компенсационном способе постоянство напр обьясн за счет автоматиз регулирования вых напр источника питания. Это достигается за счет введения отриц обратной связи между выходом и регулирующим элементом кот изм свое сопротивление так, что компенсирует возникающ отклонение выходной величины.
Осн параметром характ кач-во работы стабилизатора явл:
-коэффициент стабилизации: kст=(dVвх/Vвх)/(dVвых/Vвых)
-внутр сопротивление Rвнст
-КПД стабилизатора n=Pн/(Pн-Рп), Рн –полезная, Рп –потерь
Параметрические стабилизаторы напряжения. Назначение и принцип действия

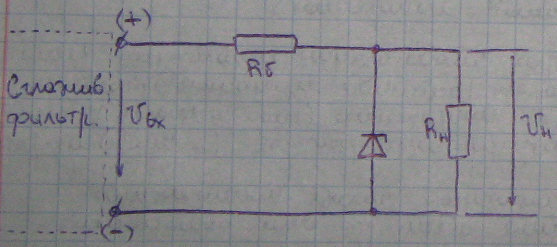

Параметрические стабилизаторы напряжения:
Диапазон стабилизации напряж таких стабилизаторов от нескольких вольт до нескольких сотен вольт. Стабилитрон в параметрич стабилизаторе включ параллельно нагруз резистору. Послед-но со стабилитроном для созд треб-ого режима работы включ беластный резистор Rб.

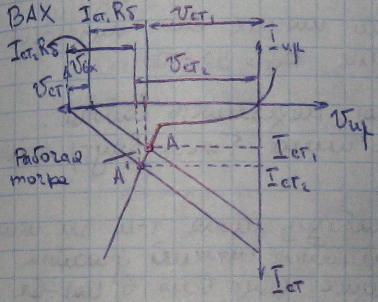

Рассмотрим принцип действия стабилизатора с помощью ВАХ:
Для рабочей точки по закону Кирхгофа можно записать: Vвх1=Vст1+Iст1*Rv (Индекс обознач хар раб т А)
Допустим входное напр изменилось на некот величину dVвх. При таком изменении ВАХ резистора Rб переместился параллельно себе в точку А’ Из ВАХ видно что Vст1 мало отличается от Vст2. В принципе они равны друг другу т.к. ВАХ изобр специально неправильно – наклонно. Т.о. напряж на нагрузке равное напряж на стабилитроне ост неизменным.
Балластное сопротивл Rб гасит возникшее увеличение входного напряж. Аналогично процессы происходят и при снижении вх напряж. В связи с этим в рабочую точку А выбирают по середине участка стабилизации. Коэфф наших стабилизаторов относительно не велик: kст=30 – 50.
Плюсы:проста схема, надежность. Минусы: малый кпд.

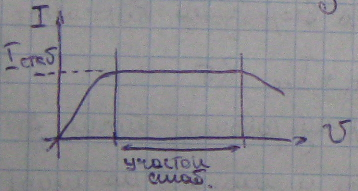

В параметрич стабилиз тока так же использ нелинейн эл-ты (транзисторы)
