Однофазный двухполупериодный вьmрямитель с выводом средней точки вторичной обмотки трансформатора. Принцип действия и основные характеристики.
В выпрям попеременно работают то диод D1, то D2. Достоинства те же что и предыд схемы.
Недостатки: Трансформатор имеет удвоенную вторичную обмотку -> больше его габариты масса и стоимость. Обратное напряж поступ на закр диоды в 2 раза больше по сравнению с пред схемой.
Применяется для питания нагрузок средней и малой мощности.
Трёхфазный выпрямитель с нейтральным выводом. Схема принцип действия и основные характеристики.

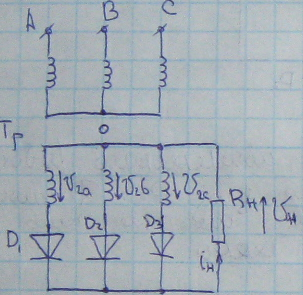

3хфазный выпрямитель с нейтральным выводом.
Область применения – выпрямители средней и малой мощности. Позволяет получать ток до сотен ампер и до десятков кВ.

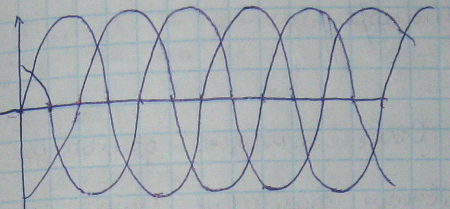

Диоды работают поочередно, каждый в течение 1/3 периода, когда потенциал начала одной из фазных обмоток более положителен чем двух других. Выпрямленный ток в нагрузке Rн создается токами каждого диода. Имеет одно и тоже напр и равн сумме выпрям токов кажд из фаз: Iн=Ia+Ib+Ic.
p=0.25

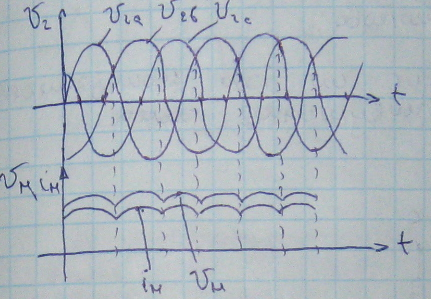

В выпр токе имп значит меньше чем в предыд схемах.
Vнср~1.17Vпф
Vобрmax~2,09Vнф
Амплитудное значение обратного напряж равно линейн напр на вторичн обмотке трансф.
Достоинства: высокая надежность
Недостаток: сердечник трансформатора постоянно подмагничивается током нагрузки Iм, это приводит к снижению КПД трансформатора.
Трёхфазный мостовой выпрямитель ( схема Ларионова) . Схема принцип действия и основные характеристики.
Превосходит по показателям все предыд схемы.
В каждый момент времени ток в нагрузке является результатом тока в двух диодах, когда к этим диодам прилож наиб напряж.
Принцип отлич от предыд схемы в том, что исп оба полупериода каждой фазы.
В каждый момент времени ток в нагрузке опред токами двух диодов.
Пульсация выпрямл напряж гораздо меньше чем в трехфазном выпр с нейтр выводом.
Коэф пульсации р~0.057
Vнср~2,34V2
Vобрmax~1,045Vнср
КПД выше, т.к. нет подмагничивания.
Сглаживающие фильтры. Назначение и параметры . Ёмкостные фильтры
Сглаживающие фильтры-устройство предн для уменьш пульсации выпр напряжения.
коэф пульсации для выпр имеет след знач:
однополуп- 1,57
двухполуп - 0,67
3хфаз с нейтр – 0,25
3х фазн мост – 0,057
для большинства устройств исп такое напр нельзя, коэф должен быть 10**-5 – 10**-6
В сглажив фильтрах переменная сост снижается до требуемого знач.
Осн хар-ка – коэф сглаживания: q=pвх/pвых, рвх – импульсация на входе, рвых- импульсация на выходе.
Осн треб к фильтрам – миним падение напр на его элементах.
Различают емкостные, индуктивные и электронные фильтры. По кол-ву звеньев делятся на однозвенные и многозвенные. Для многозвенных коэф q=q1*q2*…qn/
Емкостные фильтры

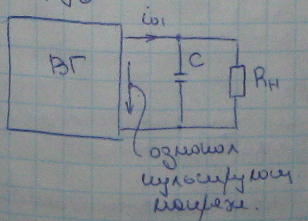

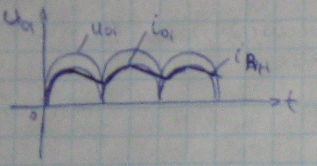

Сглаж действие конденсатора закл в том, что он в цепи нагрузки создает значительную емкостную сост тока. Такой фильтр наиб эффективен в цепях с малыми нагруз токами Rн, т.к. в таком фильтре легче добиться определ неравенства wC>>1/Rн. При расчетах фильтра исп след соотнош:
С=(π/2*f*pвых)*(1/Rн)
