26 Усилители постоянного тока.

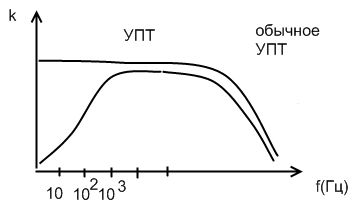

Для проведения измерений в устройствах автоматики часто необходимо усиливать сигналы очень низких частот порядка долей Герц. Для этого требуются усилители, имеющие равномерную АЧХ до самых низких частот.
УПТ должны отвечать требованиям:
В отсутствие сигнала должен отсутствовать выходной сигнал
При изменении знака входного сигнала должен изменяться и знак выходного
Напряжение на выходе УПТ должно быть пропорционально входному напряжению.
Второе и третье условие в УПТ выполняется так же как и вы обычных. Выполнение первого производится компенсационным методом.
УПТ с одним источником
В основе схемы УПТ используется усилитель с общим эмиттером с температурной стабилизацией.
В электронной цепи отсутствует конденсатор (Сэ), т.к. усиливаются сигналы очень низких частот.

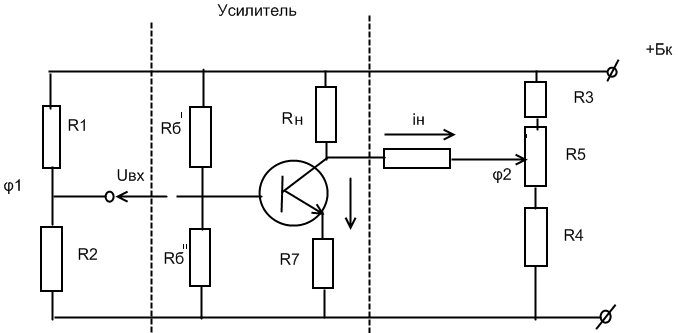

Схема:

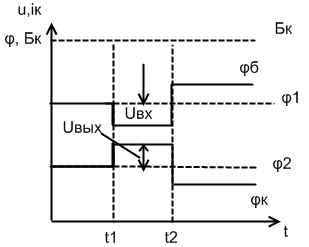

Потенциалы средних точек делителя таковые, что в отсутствие Uвх выполняется φ1=φб, а φ2=φк. В следствие этого отсутствует ток как во входной цепи, так и в нагрузке Rн (iн=0).
Резистор R5 нужен для точной настройки режима. При подаче входного сигнала появляется ток во входной цепи, что приводит к изменению напряжения на коллекторе транзистора и появлению iн.
Недостатки:
Нагрузка включена между коллектором транзистора и точкой делителя, поэтому не может быть достаточно мощной.
Источник входного напряжения не соединен с общей шиной усилителя.
28 Дрейф в упт
УПТ имеют специфический недостаток, затрудняющий усиление очень малых постоянных напряжений и токов. Этот недостаток называют дрейф нуля. Он определяет нижний предел усиливаемых напряжений и токов.

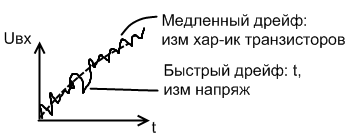

С течением времени изменяются токи транзисторов и напряжение на электродах. При этом нарушается компенсация постоянной составляющей напряжения и на выходе усилителя появляются напряжения в отсутствие сигнала.
Поскольку УПТ должен усиливать напряжение вплоть до самых низких частот, всякое изменение постоянных составляющих напряжения на коллекторе, базе из-за нестабильности источников питания, старения транзисторов, изменения t окружающей среды и т.д. принципиально не отличается от полезного сигнала. С течением времени в отсутствии входного напряжения появляется напряжение на выходе.
Главная причина – температурная нестабильность транзисторов.
Борьба с дрейфом:
Стабилизация напряжения источников питания
Стабилизация t
Тренировка транзисторов и других приборов
Использование дифференциальных (балансных) схем УПТ
Преобразование усиливаемого напряжения в двоичный код
Электроизмерительные приборы . Классификация и основные параметры.
Приборы классифицируются по следующим признакам:
- по виду измеряемой величины;
- по физическому принципу действия измерительного механизма (способ преобразования электрической величины в механическое действие подвижной части)
Электромагнитные, магнитоэлектрические, электродинамические, индукционные.
- по роду тока обозн усл знаками на шкале прибора
На
приб переем тока указ также номин знач
частоты или знач частот.
- По классу точности
В осн выделяют следующие классы точности:
0,05 1,0
0,1 1,5
0,1 2,5
0,5 4,0
- По исполнению в зав-ти от условий эксплуатации.
- по устойчивости к механич воздейств
Обыкновенные, с повыш точностью, вибропрочные, ударопрочные.
- по степени защиты от внешн магн и электрич полей: I, II.
