1. Полупроводниковые диоды. Назначение, устройство, классификация, вольт -амперная характеристика

Полупроводниковые диоды – электронный прибор с одним p-n переходм и двумя выводами в котором используется свойство перехода.

Различают по коснструктивному представления: плоскостные, точечные

по функциональному назначению: выпрямительные диоды, стабилитроны, фотодиоды, светодиоды и т.д

по частоте различают: низкочастотные f= до 100кГц, среднечастотные до 1мгц, высокочастотные от 1 до 300мГц, сверхчастотные свыше 300мГц.

В точечные диоде используется пластина германия или кремния – имеющая проводимость р типа в которую вплавляется стальная проволочка

Точечные диоды маломощны.

Плоскостные диоды представляют собой соединения двух пластин кремния и железа

б ольшая площадь – большая плотность p-n перехода напряжения

Это мощные диоды, имеют для теплоотвода радиаторы.

Рассмотрим вольтамперную характеристику диода:

О бычно к диодам в прямом направлении прикладывается небольшое прямое напряжение (<=1B), однако диоды допускают и большее прямое напряжение но на очень короткое время. При подаче на диод обратного напряжения в нем возникает незначительный обратный ток. Если диоду приложить напряжение равное или большее Vпробоя, то возникает лавинный пробой p-n-перехода с послед его разрушением. Надежная работа диода обеспечивается: Vобр<=(0.7-0.8)Vпроб

Основные параметры диода:

1. прямое напряжение которое нормируется при опред прямом токе.

2. максимальный допустимый прямой ток диода Iпрmax

3. максимальное допустимое обратное напряжение Vобрmax

4. обратный ток диода, кот нормализуется при опред обратном напряжении

5. частотный диапазон для кот предназначен диод.

Тип диода	Iпрmax	Vобрmax	Iобр(мкА)
Точечный	0,01-0,1	25-150	0,1-100
Плоскостный	1-2000	200-4000	1000-5000

Если необх получить более высокое обратное напряжение, то диоды можно включить последовательно (диодные столбы). Для того чтобы получить более высокое прямое напряж следует включить их параллельно (диодные сборки).

2. Стабилитрон. Назначение, вольт -амперная характеристика, область применения .

Полупроводниковый стабилитрон – полупроводн. диод напр на кот в области электрического пробоя мало зависит от протекающего через него тока, и кот служит для стабилизации напряж. Как правило это диоды с примесями.

В прямом направлении стабилитрон ведет себя как диод. Главная особенность стабилитрона закл в поведении после пробоя. Пробой не разрушает стабилитрон.

ст – стабилизации

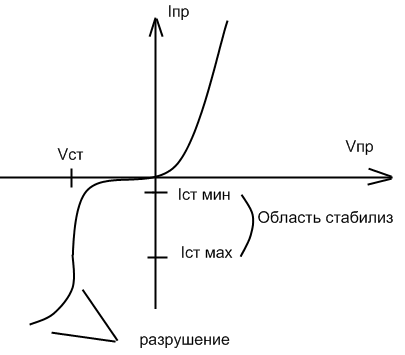

ВАХ стабилитрона:

Таким образом при изменении тока стабилизации в опред пределах напряж на стабилитроне остается постоянным.

Осн. параметры стабилитрона:

1. напряжение стабилизации

2. миним и максим токи стабилизации

3. температурный коэфф напряжения на участке стабилизации: TKV=dV/dT * 100%

Напряж стабилизации совр стабилитронов 1-1000В, и стабилиз минимум ~ 1мА и стабил макс до 2А.

Для больших стабилитронов TKV лежит в пределах 0,0005%/ С. в диапазоне температур от -60 до +60 стабилитроны допускают послед включение при этом общ напряж стабилиз будет ровно Vст=Vст1+…Vстn
