2. Запустить программу electronics workbench. Создать файл lab11.Cir.
2.1 Собрать схему однополупериодного выпрямителя (Рисунок 11.5):

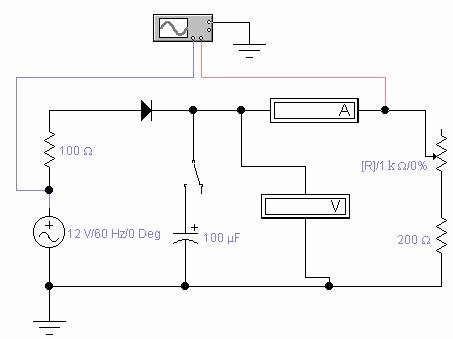

Рисунок 11.5 – Схема однополупериодного выпрямителя
3. Подключите осциллограф к исследуемой схеме (к каналу А зеленым цветом – входную величину, к каналу В красным цветом – выходную величину).
3.1. Зарисуйте осциллограммы.
3.2. Меняя величину подстроечного резистора R от 100% до 0% (шаг изменения 20%) снимите и постройте внешнюю характеристику однополупериодного выпрямителя без фильтра Uн=f(Iн ).
3.3. Подключите емкостный фильтр с помощью ключа.
3.4. Зарисуйте осциллограммы.
3.5. Меняя величину подстроечного резистора R от 100% до 0% (шаг 20% ) снимите и постройте внешнюю характеристику однополупериодного выпрямителя с фильтром Uн=f(Iн).
4. Результаты измерений п. 3.2. и 3.5. занесите в таблицу 1(точность измерения – два знака после запятой):
Таблица1 – Таблица результатов измерений
R, Ом |
Без фильтра |
С фильтром |
||
I, мА |
U, B |
I, мА |
U, B |
|
1200 (100%) |
|
|
|
|
1000 (80%) |
|
|
|
|
800 (60%) |
|
|
|
|
600 (40%) |
|
|
|
|
400 (20%) |
|
|
|
|
200 (0%) |
|
|
|
|
5. Соберите схему двухполупериодного выпрямителя (Рисунок 11.6):
Рисунок 11.6 – Схема двухполупериодного выпрямителя
5.1. Повторите пункт 3.
6. Результаты измерений занесите в таблицу 2 (точность измерения – два знака после запятой):
Таблица 2 - Таблица результатов измерений
R, Ом |
Без фильтра |
С фильтром |
||
I, мА |
U, B |
I, мА |
U, B |
|
1200 (100%) |
|
|
|
|
1000 (80%) |
|
|
|
|
800 (60%) |
|
|
|
|
600 (40%) |
|
|
|
|
400 (20%) |
|
|
|
|
200 (0%) |
|
|
|
|
Содержание отчета
1. Тема лабораторной работы
2. Цель работы
3. Схемы исследуемых выпрямителей
4. Осциллограммы п. 3.1. и п. 3.4.
5. Графики внешних характеристик Uн=f(Iн) п.3.2 и 3.5
6. Таблицы результатов измерений п. 6.
7. Осциллограммы и графики п. 5.1.
8. Выводы
Контрольные вопросы
1. Для каких целей применяют сглаживающие фильтры?
2. Как и почему изменяется форма токов в однофазном мостовом выпрямителе при подключении ёмкостного фильтра?
3. Что называется коэффициентом пульсаций и как он определяется? От каких факторов зависит величина коэффициента пульсаций мостового выпрямителя с ёмкостным фильтром на выходе?
4. Что называется коэффициентом сглаживания и как он определяется?
5. Каким уравнением описывается внешняя характеристика выпрямителя?
