2.4 Инструкция по установке пмк для автоматизации проектирования технологического процесса термообработки заготовок
Для запуска программы необходимо скопировать файл tehpro.exe с лазерного диска в созданный каталог и запустить программу стандартными средствами (Windows Explorer, FAR Manager). При запуске приложения автоматически проверяется наличие баз данных и правильность пути к ним. Если базы данных не обнаружены, то выводиться сообщение об отсутствии баз данных и программа не загружается.
2.5 Инструкция пользователя пмк для автоматизации проектирования технологического процесса термообработки заготовок
Программно-методический комплекс для автоматизации проектирования технологического процесса термообработки заготовок предназначена для автоматизации процесса создания технологической карты для термообработки заготовок. Главная форма представлена на рисунке 2.10. Пользователь выбирает процесс для автоматизации, либо переходит на вкладку для работы со справочниками, рисунок 2.11.
Рисунок 2.10 – Главная форма программы для автоматизации проектирования технологического процесса термообработки заготовок
На вкладке «Операции» при нажатии на кнопку «Термический процесс», появляется главная форма для отображения данных технологических карт на термообработку, рисунок 2.12.

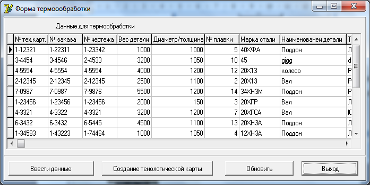

Рисунок 2.12 – Форма для отображения данных для технологических карт на термообработку
На этой форме отображаются данные о заготовке, подлежащей процессу термообработки. На форме находятся несколько кнопок. При нажатии на кнопку «Выход» происходит закрытие формы. При нажатии на кнопку «Обновить» происходит обновление данных из БД. Кнопка «Ввести данные» вызывает форму «Ввод данных для термообработки», представленная на рисунке 2.13. Пользователь может просматривать данные, а также редактировать или добавлять новые. Для того, чтобы закрыть эту форму, необходимо нажать на кнопку «Выход».

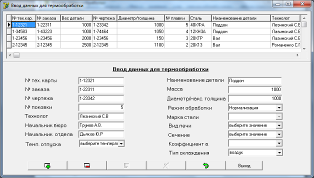

Рисунок 2.13 – Форма ввода данных для термообработки
При нажатии кнопки «Создание технологической карты» происходит формирование и заполнение технологической карты. Полученная технологическая карта представлена на рисунке 2.14. На вкладке «Справочники» пользователь выбирает необходимый справочник. На рисунке 2.15 приведена форма «Справочник режимов термообработки». На форме находится ряд кнопок для добавления, удаления, сохранения и обновления данных. Для выхода из справочника нужно нажать на кнопку «Выход».
Рисунок 2.14 – Технологическая карта на термообработку заготовки

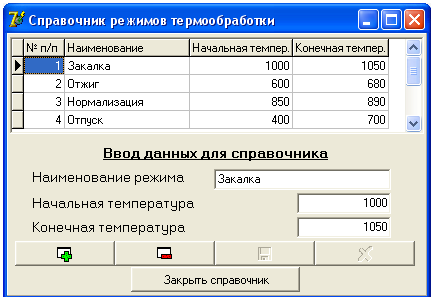

Рисунок 2.15 – Справочник режимов термообработки
3. Экономические расчеты
Использование программно-методического комплекса для автоматизации проектирования технологического процесса термообработки заготовок значительно сокращает время, затрачиваемое на составление технологической карты.
Эффект от создания и внедрения проектируемого программного продукта определяется на основе сравнения с базовым вариантом. В качестве базового варианта принимаем выполнение работ по составлению технологического процесса традиционным неавтоматизированным способом.
Главным при разработке программного продукта является обеспечение максимальной экономической эффективности, т.е. производство программных продуктов с минимальными затратами труда и денежных средств.
Источники экономии при этом определяются по следующим направлениям:
снижение трудоемкости;
сокращение сроков обработки информации и составления технологической карты.
