Примеры планировок термических подразделений

6000 3000 2600 2900 3200 2500 3300 3300 3000 3200

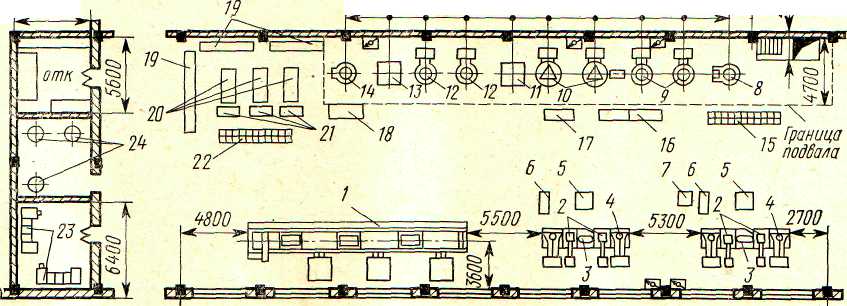

Рис. 2. Планировка термического цеха для обработки режущего инструмента:

1 — агрегат отпуска; 2— печи-ванны подогрева; 3—печи подогрева; 4 — печь-ванна нагрева; 5—баки; 6, 7—прес­сы для правки; 8— печь; 9— печи-ванны подогрева; 10— печи-ванны нагрева; 11 — бак; 12— ванны отпуска; 13— бак для кипячения;

14 - свинцовая печь-ванна; 15 — стеллаж; 16, 17 — прессы; 18— стол; 19 — металлорежущие станки; 20 — прессы; 21 — столы правки; 22 — стеллаж; 23— установки ТВЧ; 24 — очистные аппараты

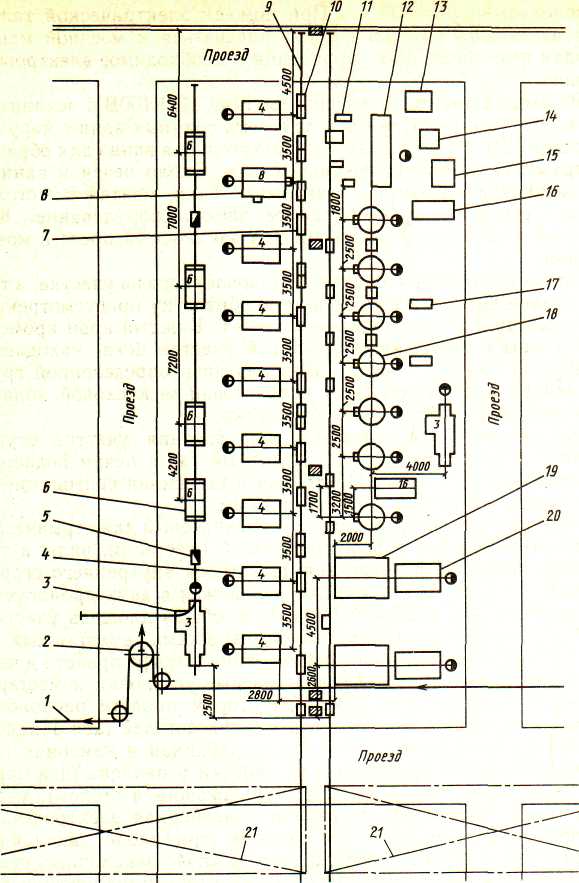

Рис. 1. Планировка термического участка механического цеха:

1 — цеховой подвесной конвейер; 2 — натяжная станция конвейера;

3 — моечная ма­шина; 4 — камерная электропечь; 5 — электроталь; 6 —зака-лочный бак; 7 — транс­форматор; 8 — камерная электропечь; 9 — подкрановый путь; 10 — щит управления; 11— трансформатор; 12 — четырехтигельная ванна; 13 — монтажный стол; 14 — за­калочный пресс; 15— промывочный бак; 16 —закалочный бак; 17 — монтажный стол; 18 — электрованна; 19 — камерная электропечь; 20 — механизм загрузки и выгрузки;21 — мостовой кран

15
