4.2 Системы перевязки швов

Системы перевязки кладки обеспечивают перевязку швов с целью объединения слоев кладки в единую монолитную конструкцию. Выделяют вертикальные, продольные и поперечные швы. Продольные швы перевязываются тычковыми рядами кирпичей, поперечные - ложковыми. Рассмотрим однорядную, трехрядную и многорядную систему перевязки кладки.

• О днорядная При этой системе, каждый вертикальный шов перекрывается следующим рядом кирпичей. Это достигается за счет применения четверток кирпича. Таким образом швы смещены относительно друг друга минимум на четверть. Такую систему перевязки еще называют цепной.

Однорядная система перевязки швов проста в исполнении и обеспечивает наибольшую прочность по сравнению с другими системами перевязки швов, но требует большого количества неполномерных кирпичей (рис. 17).

• Трехрядная Эта система принимается для кладки столбов и простенков длиной до 1 м. При этой системе перевязки ряды перекрываются на 1/2 кирпича, что повышает жесткость конструкции.

• Многорядная При этой системе, стена выкладывается одинаковыми слоями по 6 рядов кирпича. При этом лишь каждый шестой ряд является тычковым а остальные ложковые. Следовательно вертикальные часть продольных швов перевязывается только каждым шестым рядом. Преимущество такой системы в том, что по сравнению с однорядной, меньшее количество кирпичей ложится в верстовые ряды. Это повышает скорость кладки, так как забутку выполнить проще.

Рис. 17. Однорядная система перевязки швов

Рис. 18. Многорядная система перевязки швов

Рис. 19. Возведение стен при многорядной системе перевязки швов

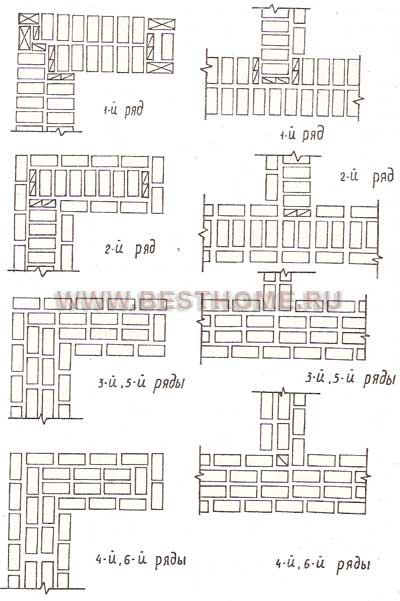

Рис. 20. Кладка углов

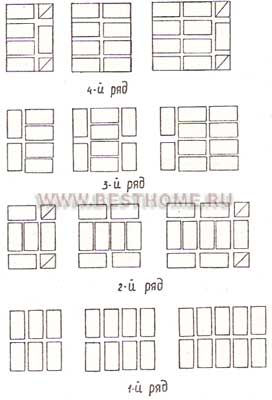

Рис. 21. Кладка при пересечении стен

5. Инструменты и инвентарь, применяемые при каменной кладке.

Инструменты, применяемые для каменной кладки:

—        кельма для разравнивания раствора, заполнения им вертикальных швов и удаления излишков раствора,

—        ковш-лопата или совковая лопата для подачи, расстилания и разравнивания раствора,

—        молоток-кирочка односторонняя для рубки и тески кирпича, кирочка двусторонняя для фигурной тески кирпича,

—        расшивки — прямоугольная и вогнутая для обработки швов на поверхности неоштукатуриваемых стен,

—        кувалда и молоток для околки и осаживания камней при бутовой кладке.

Инвентарь: ящик для раствора металлический или деревянный емкостью 0,3...0,4 м3 на рабочем месте каменщика, бункер металлический емкостью 0,75 м3 для подачи раствора из растворного узла к рабочему месту каменщика, контейнеры или поддоны для

транспортировки кирпича.

Контрольно-измерительные принадлежности:

— отвес (весок) со шнуром для проверки вертикальности кладки,

—        метр складной, рулетка для разбивки и проверки размеров проемов, простенков и столбов,

—        уровень универсальный для проверки горизонтальности кладки,

—        деревянный угольник для проверки и закладки углов,

—        порядовка — рейка длиной З...3,5 м с делениями через 7,7 см для разметки рядов кирпичной кладки по высоте (для блоков и камней правильной формы размер деления равен толщине блока или камня плюс толщина шва с раствором),

—        причалки — крученый шнур толщиной 2...3 мм натягивается между порядовками для обеспечения прямолинейности и горизонтальности рядов во время кладки,

—        правило — деревянный брусок длиной 1,2...1,5 м и сечением 40x50 мм для проверки прямолинейности рядов и правильной плоскости стен выполняемой кладки.

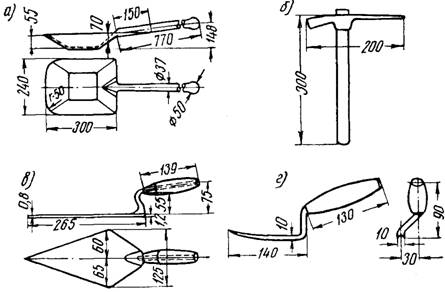

  Рис. 68. Инструменты каменщика:  а - лопата Мальцева; б - кирочка; в - кельма; г – расшивка

Наиболее важными из перечисленных приборов являются порядовки, устанавливаемые на углах строящегося здания и в проме­жутках стен. Порядовка представ­ляет собой деревянную рейку или металлический уголок, на котором размещены ряды кладки и отметки уровней конструктивных элементов (низ и верх оконных и дверных проемов, карнизов и т. д.).

На порядовку наносятся деле­ния в виде прорезей, отстоящих одна от другой на расстоянии, рав­ном толщине кирпича и толщине шва (65+12= 77 мм). На рис. 69 приведена металлическая угловая порядовка конструкции  И. П. Ширкова.

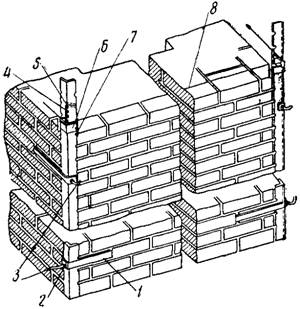

Рис. 69 Порядовка конструкции Ширкова:  1 – скоба-держатель; 2 – гайка; 3 – рукоятка винта; 4 – пружина защелки;  5 – защелка; 6 – хомут; 7 – штыря для закрепления шнура; 8 - шнур

Порядовки устанавливают с помощью нивелира на отметках, определяемых от рабочих реперов, которые находятся вблизи возводимого здания. Нижний конец  порядовки   прикрепляют  к  заранее  выложенной  кладке.  Порядовку закрепляют в кладке двумя скобами с винтовыми зажимами. По уголку, обжимая его, перемещается хомут с пружинной пластинкой и защелкой, которая своим выступом входит в прорези уголка, закрепляя положение хомута. Шнур, привязываемый к штырям двух смежных порядовок, обеспечивает прямолинейность ряда кирпичной кладки.
