2.6 Железобетонные балки.

Монолитные железобетонные балки применяют в зданиях и сооружениях отдельно или в составе перекрытий, фундаментов и других конструкций. Форму поперечных сечений монолитных балок обычно принимают прямоугольной или тавровой (с полкой сверху или снизу). Возможны и другие виды поперечных сечений балок (двутавровая, трапецеидачьная, коробчатая и др.), но их выбор ограничивается технологическими трудностями производства монолитного железобетона. Ширину поперечного сечения баток принимают равной '/3— '/2 высоты сечения, а именно 100, 120, 150; 200, 220, 250 мм и далее кратной 50 мм. В тонкостенных конструкциях толщина ребра балки может составлять до '/5 высоты сечения. Армирование балок из монолитного железобетона выполняют сварной и вязаной продольной и поперечной арматурой. Диаметр рабочей продольной арматуры в бачках с доведением до опоры не менее двух стержней должен быть не менее 10 мм. В ребрах часторебристых перекрытий допускается применение рабочей арматуры диаметром 8 мм с доведением одного стержня до опоры. В вязаных каркасах при высоте балок 400 мм и более рекомендуется использовать в качестве ненапрягаемой арматуры стержни диаметром не менее 12 мм. Для конструктивной продольной арматуры можно применять стержни меньшего диаметра. В балках из легкого бетона с арматурой класса прочности 500 МПа и ниже диаметр продольной арматуры не должен превышать для бетона классов: В12.5 и ниже 16 мм; В15-В25         25 мм; В30 и выше 32 мм.

В балках из ячеистого бетона класса В10 и ниже диаметр продольной арматуры должен быть не более 16 мм. В балках рекомендуется применять не более двух разных диаметров стержней (не считая конструктивных стержней). Стержни большего диаметра следует располагать в первом ряду, в углах поперечного сечения и при вязаных каркасах — в местах перегиба хомутов.

2.7 Железобетонные плиты перекрытия.

Плиты перекрытий данного дипломного проекта здания бизнес – центра выполнены из монолитного железобетона. Класс бетона В25.

2.8 Пирог классической плоской кровли.

Несущее покрытие кровли – основание, которое перераспределяет нагрузку от воздействия осадков (снега, воды) и веса кровельного ковра, утеплителя, стяжки на несущую конструкцию (колонны, балки).  Может быть 3-х основных видов:

 - сборные и монолитные железобетонные плиты.

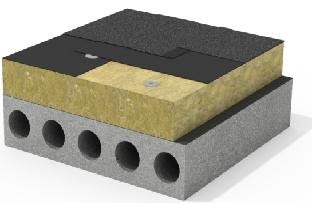

Все многоэтажные общественные здания с плоской крышей возводятся с железобетонными плитами покрытия. В промышленных зданиях с ж/б каркасом также используют сборные железобетонные плиты. Бетонные плиты бывают различных типов - ребристые, пустотные, иногда в качестве несущего покрытия отливают монолитно-бетонную плиту. Данный вид несущего покрытия используется в дипломном проекте.

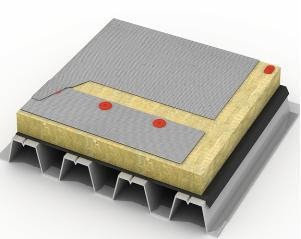

- профилированные стальные настилы .

В отличие от предыдущих, стальные настилы используются в промышленных зданиях с металлическим каркасом. Они более легки в монтаже и стоимость их значительно ниже, но нагрузку, к сожалению,

б ольшую не несут.

- комплексные кровельные сэндвич - панели.

Представляют собой совмещенную конструкцию: несущий элемент и изоляционные слои:

1.Разуклонка – это слой переменной толщины, который формирует уклоны на кровле. Ее можно формировать на кровле, как до укладки утеплителя, так и после. На кровлях с несущим покрытием из бетонных плит уклоны формируют с помощью перлита, керамзитового гравия, пенополистирол бетоном или шлаком. Уклон обычно создаётся несущими конструкциями  - их монтируют уже с уклоном (1,5-2,5%), в остальных случаях когда это невозможно технически уклон создают дополнительно. Профилированный настил укладывается с уклоном, а вот в бетонных покрытиях, наоборот, проще создать разуклонку керамзитобетоном либо цементно-песчаным раствором,  нежели монтировать под углом тяжёлые плиты из сборного железобетона и, тем более, монолит.

2.Пароизоляция служит защитой для утеплителя от намокания влажным воздухом внутри помещения. Сухой пар внутри помещения, например, зимой - значительно влажнее, тем самым образуется водяной пар, который  попадает в утеплитель и, выпадает в виде конденсата. Утеплитель намокает и теряет свои основные функции теплоизоляции помещения. Вода, конденсируясь в пироге кровли, зимой замерзает, а весной оттаивает и  активно начинает протекать в помещение. Деваться ей некуда - из пирога испариться ей не даёт слой гидроизоляции. Она должна быть герметичной и паронепроницаемой. Пароизоляция просто необходима во всех кровельных настилах с утеплителями помещения. Закладывается с внутренней стороны утеплителя, и может быть как полимерной плёнкой, так и битумной мембраной.

3.Теплоизоляци служит для поддержания определённого температурного

режима внутри помещений. Для этого необходимо подобрать определённую толщину утеплителя, которая определяется расчётами исходя из климатического региона. Также она должна быть защищена от попадания влаги со всех сторон, или иметь возможность выветривать влагу.  Если толщины слоя утеплителя недостаточно, то конструкция будут промерзать, а это скажется не только на внутренние помещения, но и на долговечности несущих конструкций. Поэтому выбор утеплителя это очень важный и ответственный момент.

4. Стяжки изготавливают из цементно-песчаной смеси марки М 150 разведенной с водой, либо из асфальтобетона. Толщина стяжки не должна превышать 40-50мм. Чтобы задать толщину на основание устанавливают закладные элементы: например металлические уголки. Если к стяжке крепить кровельный ковер, то толщина должна быть не менее 50мм. Т.к. стяжка более жёсткая, чем утеплитель, то на мягком основании велика вероятность ее растрескивания. Во избежание всего этого стяжку армируют стальной сеткой. Для армирования применяют, дорожные сетки с ячейкой 100х100 или 150х150 мм, сваренные из прутка диаметром 3-х мм. Армирование стяжки значительно уменьшает количество трещин. Помимо монолитных стяжек существуют  сухие сборные стяжки - это сборные асбестоцементные листы толщиной 10мм (плоский шифер). Идеальным вариантом такой стяжки является укладка листов в 2 слоя со смещением. Между собой листы стяжки скрепляются клепками. Чтобы шифер не выгибался при эксплуатации его грунтуют битумным праймером.

5.Кровельный ковер (или кровля) – это слой который защищает конструкцию от попадания воды внутрь здания. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, такие как сплошной ковер. Этот ковер должен быть более эластичным, чтобы воспринимать температурные и механические деформации кровли. В качестве основания кровли используют поверхность теплоизоляции, несущий плиты и слоя стяжки.
