2.2 Состав помещений и их площадь.

1 – 2 этаж. Высота каждого этажа 3,300м. На первом и втором этаже как уже описывалось выше, располагается крытая парковка (паркинг) на 50 машиномест. Так же имеется открытая парковка на улице на 200 машиномест. Основное помещение холла находится на первом этаже здания, высотой в два этажа без плиты перекрытия между ними. В холле рассмешены: 2 сан. узла, 2 лестницы, 3 лифта и 1 грузовой лифт.

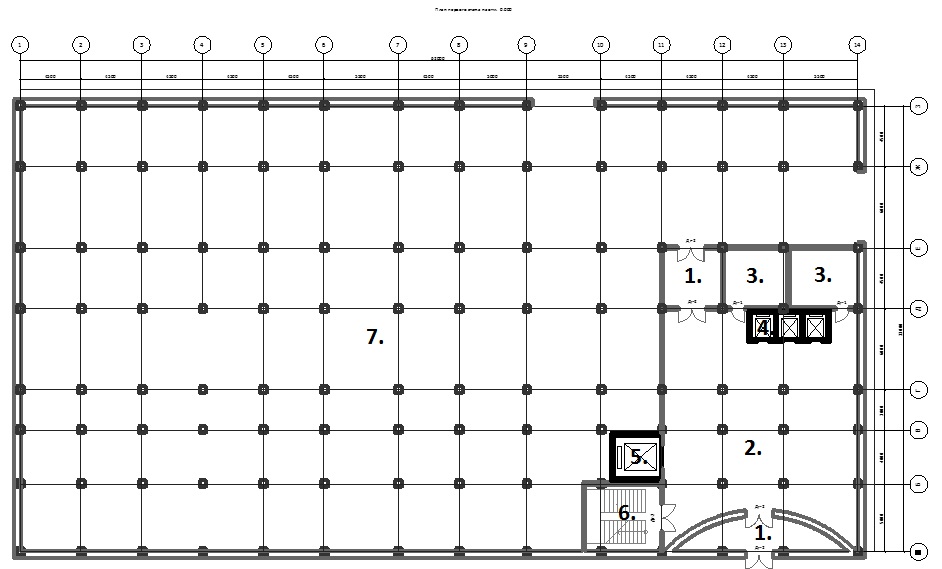

Функциональное зонирование 1- 2 этажа:

1. Вестибюль – 22,9 м2 и 18,2 м2

2. Холл – 224,0 м2

3. Сан. узел – М 19,8 м2 и Ж 21,7 м2

4. Лифты – 3 шт.

5. Грузовой лифт – 1 шт.

6. Лестничная клетка – 27,4 м2

7. Паркинг – 1673,0 м2

Размерная сетка колонн по осям: 1 – 6 – 4 500 мм; 6 – 7 – 5 500 мм;

7 – 8 – 4 500 мм; 8 – 9 – 5 000 мм; 9 – 10 – 5 500 мм; 10 – 13 – 4 500 мм;

13 – 14 – 5 500 мм. Общий размер: 1 – 14 – 62 000 мм.

Размерная сетка колонн по осям: А – Б – 5 000 мм; Б – В – 4 000 мм;

В – Г – 3 000 мм; Г – Д – 6 000 мм; Д – Е – 4 500 мм; Е – Ж – 6 000 мм;

Ж – З – 4 500 мм. Общий размер: А – З – 33 000 мм.

3 этаж. На третьем этаже бизнес – центра находятся ресторан и кафе – бар, у каждого своя отдельная кухня (моечная), тех.помещение одно на ресторан и бар. На этом этаже три сан. узла, салон красоты и банк.

Ф ункциональное зонирование 3 этажа:

1. Холл – 18,4 м2

2. Ресторан – 334,5 м2

3. Кухня – 153,2 м2

4. Кафе - бар – 246,2 м2

5. Кухня – 153,0 м2

6. Сан. узел – 3 шт. 17,2 м2

7. Тех.помещение – 38,8 м2

8. Салон красоты – 102,9 м2

9. Банк – 167,2 м2

4 Этаж.

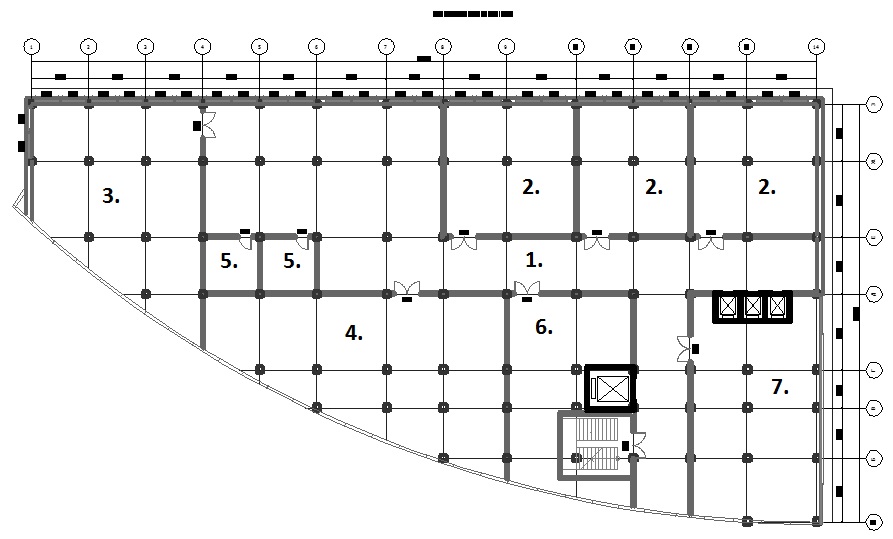

Ф ункциональное зонирование 4 этажа:

1. Коридор – 437,8 м2

2. Туристическое агентство – 106,6 м2 – 91,0 м2 – 102,4 м2

3. Нотариус –189,2 м2

4. Полиграфия – 243,6 м2

5. Сан. узел – 2 шт. – 17,2 м2

6. Магазин канцелярских товаров– 119,7 м2

7. авиа – ж/д кассы – 167,2 м2

5 Этаж.

Ф ункциональное зонирование 5 этажа:

1. Коридор – 437,8 м2

2. Фитнес – центр – 334,5 м2

3. Фитнес – центр – 153,2 м2

4. Медицинский центр – 246,2 м2

5. Медицинский центр – 135,0 м2

6. Сан. узел – 3 шт. – 17,2 м2

7. Тех.помещение – 38,8 м2

8. Аптека – 102,9 м2

9. Минимаркет – 167,2 м2

6 Этаж.

Ф ункциональное зонирование 6 этажа:

1. Коридор – 437,8 м2

2. Офисы – 106,6 м2 – 91,0 м2 – 102,4 м2

3. Конференц – зал –189,2 м2

4. Конференц – зал – 243,6 м2

5. Сан.узел – 2 шт. – 17,2 м2

6. Офис – 119,7 м2

7. Офис – 167,2 м2

Из чего состоит здание бизнес – центра.

1. Фундамент ленточный монолитный.

2. Железобетонные колонны.

3. Монолитные стены.

4. Железобетонные балки.

5. Железобетонные плиты перекрытия.

6. Кровля - пирог.

2.3 Ленточный фундамент.

Ленточный фундамент – это полоса железобетона, которая прокладывается по всему периметру здания. Данный вид фундамента  закладывается под все стены здания – не только наружные, но и под внутренние перегородки. Строительство данного типа фундамента обходится довольно дёшево. Ленточный фундамент используют при строительстве домов с тяжелыми стенами (бетонными, каменными, кирпичными) или с тяжелыми перекрытиями.

По способу устройства выделяют два вида ленточного фундамента:

1. Монолитный

2. Сборный

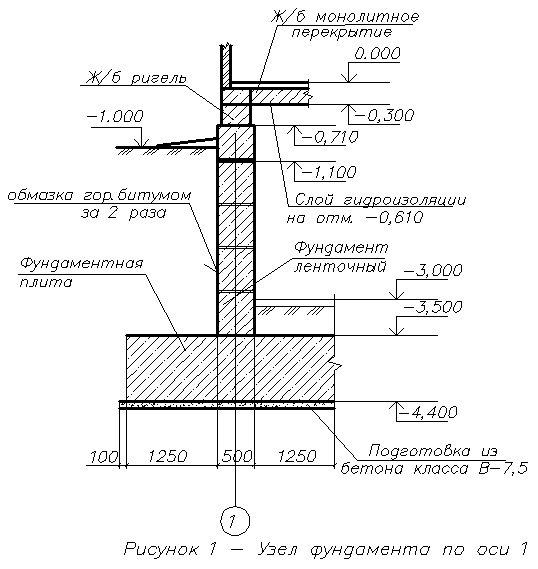

В данном дипломном проекте используется ленточный монолитный фундамент (Рис 1). Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность – монолитность основания. Сборный ленточный фундамент (так же как и в случае с железобетоном) предполагает крепление между собой железобетонных блоков. Данное крепление выполняется посредством цемента с использованием армирования. Лента может нести серьезную нагрузку всего строения. Технология такого фундамента базируется на армированном бетоне. В настоящий момент такой фундамент делится по глубине заложения на: мелкозаглубленный и глубокозаглубленный фундамент. Мелкозаглубленный ленточный фундамент закладывается на 50-70 см. от земли и такой вариант идеальный для деревянного дома. Заглубленный фундамент закладывается на 20-30 см. глубины промерзания грунта и используется в основном, если стены строения должны сдерживать серьезную нагрузку. Ленточный фундамент данного здания бизнес – центра

по глубине заложения относится к глубокозаглубленному. Для того чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания. Как правило, для более устойчивого положения здания, ширина стенок фундамента должна быть больше ширины стен здания, минимум на 10см.

Также, для более устойчивого положения всего строения, ленточный фундамент делают расширяющимся к основанию. То есть, его поперечное сечение выглядит в виде трапеции, расходящейся к основанию. Также возможно и устройство ленточного фундамента с поперечным сечением в виде прямоугольника. Как известно, фундамент испытывает и поперечные и продольные нагрузки. В случае с ленточным фундаментом, избежать поперечных нагрузок достаточно просто. Для этого необходимо сделать высоту фундамента в два раза больше его ширины. Это позволит заметно снизить количество поперечных нагрузок и избежать поперечной деформации фундамента. Вся конструкция ленточного фундамента испытывает на себе, в основном, продольные нагрузки. Слабым местом в ленточном фундаменте являются его углы. Они больше всего подвержены сколам, разломам и другим видам деформации. Поэтому армирование углов должно быть выполнено с максимальной тщательностью.

Для заливки фундамента по периметру здания и под несущие стены выкапываются траншеи. Траншеи выкапываются на глубину заложения подошвы ленточного фундамента 40см, в которую отсыпается песчаная подушка 20см. Над уровнем грунта для вывода цоколя собирается опалубка из брусков-стоек и досок высотой 50см. Внутреннюю поверхность опалубки обтягивают полиэтиленовой пленкой. Армирование: арматура 12мм в две нитки горизонтально вверху ростверка и две нитки горизонтально внизу. Ростверка на расстоянии 5-7см от внешних краев ленты, завязывается в каркас арматурой 8мм с шагом 0.5м в вертикальной и 1м в горизонтальной плоскостях с помощью вязальной проволоки. Данная конструкция заполняется бетоном М-250. Чтобы предохранить ленточный фундамент от поверхностных вод и дождя, сразу после завершения его возведения устраивают отмостку, ширина, которой зависит от используемых материалов. Ленточный фундамент можно закладывать как в летнее, так и в зимнее время при температуре воздуха до -10С° с применением противоморозных добавок и пластификаторов.
