Порядок проверки технического состояния световых приборов с помощью прибора lite 1.2

Проверку технического состояния передних фар с помощью прибора LITE 1.2 провожу в следующей последовательности:

1. Устанавливаю автомобиль на рабочей площадке.

2. Располагаю прибор так, чтобы расстояние от передней кромки прибора до фары было наименьшим (10...30 см).

3. Размещаю камеру, чтобы оптические оси фары и линзы совпадали.

4. Включаю проверяемый тип света фары.

5. Включаю прибор.

6. В главном меню выбираю ре­жим работы прибора.

7. Определяю начальный наклон светотеневой грани­цы ближнего света фар по обозначению завода-изготовителя.

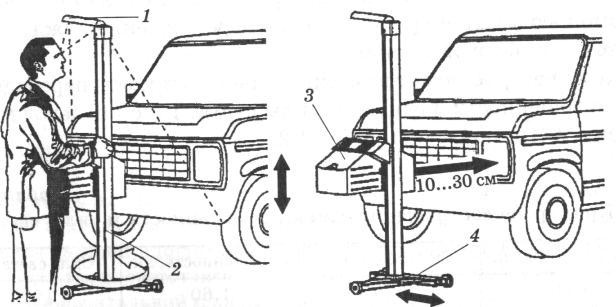

Рис. 3. Установка прибора для проверки света фар: 1 — ориентирующее приспособление; 2—поворотный штатив; 3—измерительная камера; 4— основание стойки

8. Устанавливаю значения проводимого измерения (клавиши [F1] и [F2]).

9. Определяю тип фар по нанесенным на их обозначениям (табл.4).

Таблица 4 Типы и маркировка фар ближнего и дальнего света

Тип фары по назначению	Маркировка фары в зависимости от типа и применяемого источника света
	Лампа накаливания	Галогенная лампа	Газоразрядная лампа
Ближнего света Дальнего света Ближнего и дальнего света	С R CR	НС HR HCR	DC DR DCR

10. Включаю тестовую кнопку на рабочей панели прибора, соот­ветствующую типу диагностируемого света фар. Прибор оцифровывает картину светораспределения и выводит результаты на дисплей. При необходимости перевода еди­ниц освещенности в единицы силы света пользуюсь табл. 5.

Таблица 5. Примерное соотношение единиц освещенности и силы света

Освещенность, лк	Сила света, кд	Освещенность, лк	Сила света, кд
1,00 1,20	650 750	1,60 2,50	1000 1600

Таблица 6 Результаты проверки света фар

Марка автомобиля	Тип фары по назначению	Маркировка фары	Сила света, кд
ГАЗ-2752	Головная правая левая	ALRU.676512.112 ALRU.676512.112	1580 1560

Вывод. При проверке фар определена необходимость корректировки угла установки оптической оси и произведена их регулировка.
