6 Конструктивные размеры зубчатого колеса

элемент колеса	параметр колеса	цилиндрическое
Обод (зубчатый венец)	диаметр
	ширина
	толщина
	фаска
Ступица	диаметр внутренний
	диметр наружный
	длина
	толщина
Диск	толщина
	радиусы закругления

7 Конструктивные размеры корпусных деталей редуктора

7.1 Толщина стенок крышки δ₁^’ и основания корпуса δ^’

Принимаем δ = δ₁ = 9 мм.

7.2 Радиус сопряжений внутренних стенок корпуса редуктора r и наружных стенок корпуса редуктора R

7.3 Диаметр болтов (винтов) крепления крышки и основания корпуса

7.4 Принимаем ширину соединительного фланца подшипниковой бобышки К = 33 мм

7.5 Диаметр болтов крепления соединительного фланца основания и крышки корпуса

7.6 Диаметр фиксирующих конических штифтов

Необходимо принять стандартные конические штифты с диаметром d ближайшим к рассчитанному d_ш и стандартной длиной .

Принимаем конические штифты с размерами: d_ш =7 мм; l=28 мм.

7.7 Диаметр болтов крепления корпуса редуктора к раме

\7.8 Диаметр фланца под подшипниковые крышки

7.9 Толщина ребер жесткости

Принимаем

8 Размеры подшипниковых крышек

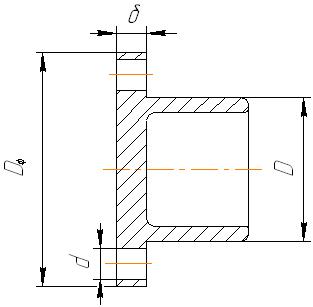

Рисунок 8.1-Эскиз подшипниковой крышки

Таблица 8.1-Параметры подшипниковых крышек

Наружный диаметр подшипника D, мм	Диаметр фланца подшипниковой крышки Dк, мм	Толщина стенки δ , мм	Диаметр крепежных винтов d, мм	Число крепежных винтов Z, шт.
Т вал 72	72+32=104	9	9	4
Б вал 130	130+32=162	9	9	4
