6.4. Теплотехнический расчёт наружных стен

Сопротивление теплопередаче ограждения должно быть равным экономически целесообразному сопротивлению теплопередачи , но не менее нормативного и требуемого сопротивлений теплопередаче, т.е.

В виду неопределенности цен на тепловую энергию и строительные материалы не определяем. В первом пртближении считаем, что =

Согласно СНБ 2.04.01-97 «Строительная теплотехника» для кирпичной стены принимаем

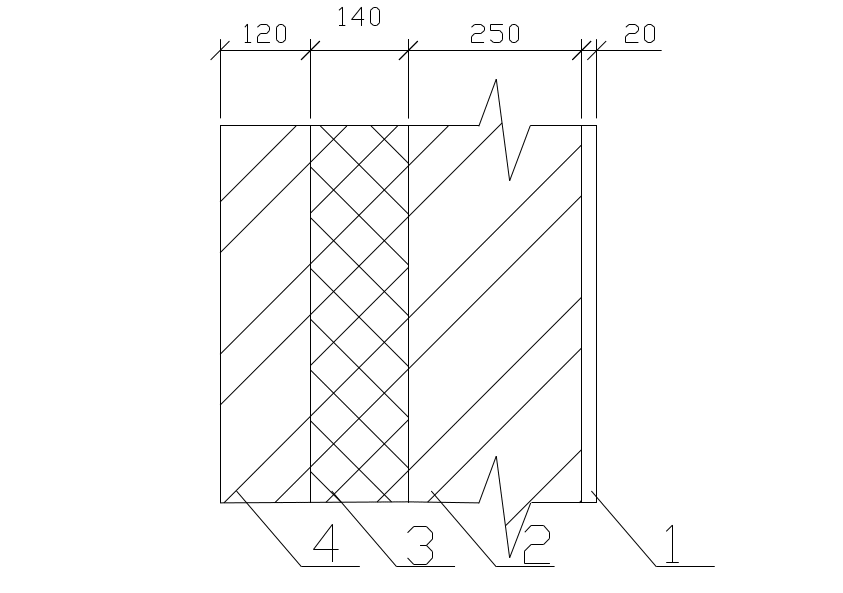

Рисунок 1.- Наружная стена

где 1 – известково-песчаная штукатурка:

₁=1600 кг/м³

₁=0,81 Вт/(м·^оС)

S₁=9,76 Вт/(м²·^оС)

2 – кирпич керамический полнотелый ГОСТ 530-80:

₁=1800 кг/м³

₁=1,16 Вт/(м·^оС)

S₁=10,90 Вт/(м²·^оС)

3 – пенополистирольная плита ;

₁=50 кг/м³

₁=0,052 Вт/(м·^оС)

S₁=0,53 Вт/(м²·^оС)

4 – цементно-песчаный раствор .

₁=1800 кг/м³

₁=0,93 Вт/(м·^оС)

S₁=11, Вт/(м²·^оС)

R_т.рм2,0

Исходя из значения определяем толщину утеплителя

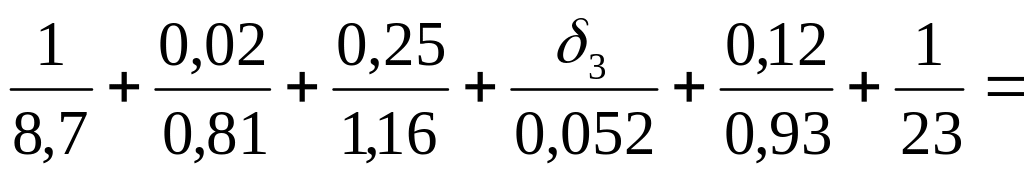

R_т = = 2

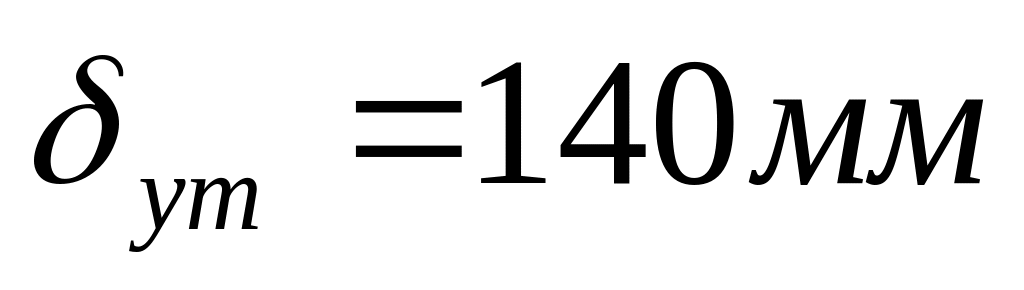

Конструктивно принимаем

Тогда

R_т = = 3,22

Определяем тепловую инерцию ограждения

=Ri/i *Si= 7,56

Расчетная температура для определения R_{т. тр} составляет -25°С.

R_{т. тр} =

Проверяем соответствие требованию:

R_т  R_{т. тр} .

1,243,05 - условие выполняется, следовательно, данный утеплитель удовлетворяет требованиям СНБ.

6.5. Перекрытия и полы

Перекрытия решены из пустотных железобетонных плит по сути 2.140-1, вып. 1. Анкерные связи настилов перекрытий и стен выполнены из арматуры класса А-1 диаметром 10 мм. Сварка анкеров между собой строительными петлями настилов выполнены электродами Э-42. Анкеры защищены от карозии слоем цементно-песчаного раствора марки 100 толщиной 30 мм.

Междуэтажные и чердачные перекрытия выполнены из сборных железобетонных настилов. Используются 2 типа размера предварительно напряжённых панелей с круглыми пустотами ПК 60-12, ПК 60-15, ПК 60-18,ПК 24-15, ИПР 24-14.Полы в жилых и общественных зданиях должны удовлетворять требованиям прочности, сопротивляемости износу, достаточной эластичности, бесшумности, удобства уборки. Полы первого этажа в жилых комнатах, кухнях и коридорах – досчатые, а второго – из линолеума.

Пол первого этажа грунту. Полы в ванной комнате и уборной из керамической плитки на цементно-песчаном растворе с гидроизоляцией.

Чердачные перекрытия утепляются сверху пеностеклом. Толщина слоя выбирается по теплотехническому расчёту.

6.6.Теплотехнический расчёт теплоизоляции чердачного пере­крытия

Конструкция чердачного перекрытия и теплотехнические характери­стики представлены на рисунке 2. и таблице 5.

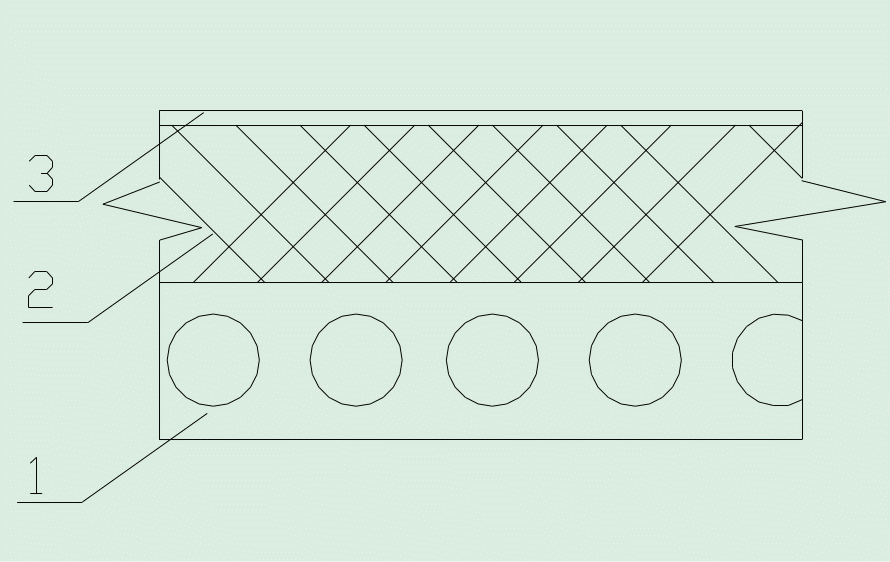

Рисунок 2.-Чердачное перекрытие.

где:1 – железобетонная плита;

2 – пеностекло;

3 –известковый раствор.

Таблица 5.- Чердачное перекрытие

№	Слои черд. констр.	, Вт/м 0С	, м	S,Вт/(м2 0С)	,кг/м3
1	Железобетонная плита	1,92	0,22	17,98	2500
2	Пеностекло	0,11	0,43	2,48	200
3	Известковый раствор	0,81	0,02	9,76	1600

Теплотехнический расчёт выполняем из условия:

R_т  R_тн

R_{т. тр}

Согласно СНБ 2.04.01-97 принимаем нормативное сопротивление теплопередаче R_тнорм = 3 м^{2 0}С/ Вт.

Определяем толщину утеплителя исходя из условия R_т = R_тнорм :

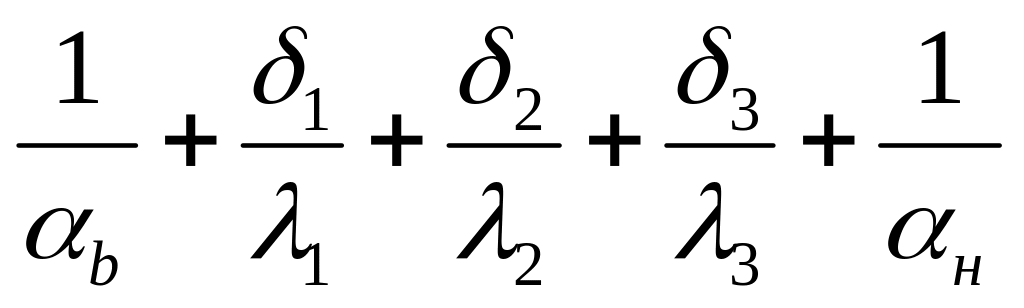

R_т = R_тнорм = ;

Выражаем ₂:

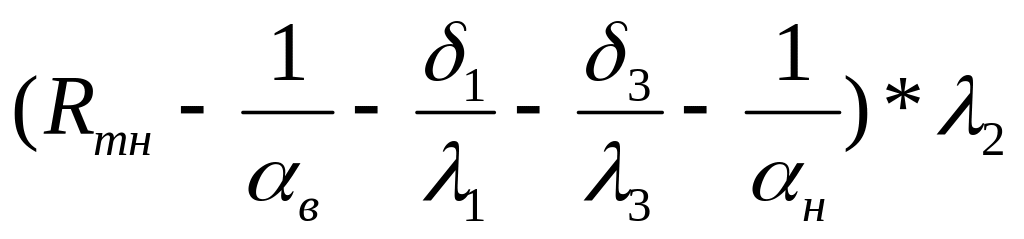

₂ = = ( )*0,11=294м.

Принимаем конструктивно _{2 =}294мм.

Проверяем условие R_т  R_{т. тр}.

Требуемое сопротивление теплопередаче ограждения R_{т. тр} определяем по формуле:

R _{т. тр} =

n = 1;

t_в = 18⁰С;

_в = 8,7 Вт/ м²*⁰С;

t_в = 4⁰С;

Определяем значение тепловой инерции:

D=Ri/i *Si=0.02/0.76*9.6+0.27/0.1*1.86+0.22/1.92*17.98=7.33

t_н = -25 ⁰С (по таблице 5.2.);

R_{т. тр} =

Проверяем соответствие требованию:

R_т  R_{т. тр} .

1,243 - условие выполняется, следовательно, данный утеплитель удовлетворяет требо­ва­ниям СНБ.

6.7. Перегородки

Перегородки жилых помещений выполнены из мелких гипсовых плит по ГОСТ 6428-80 по серии 2.230-1. Перегородки санузлов выполнены из керамического полнотелого кирпича (ГОСТ 530-8) плотностью 1800 марки 50 на цементно-песчаном растворе марки 25 толщиной 65 мм с горизонтальным и вертикальным армированием проволокой диаметром 4 мм.

6.8. Лестницы

Лестницы из сборных железобетонных площадок и маршей плитной конструкции по серии 1.251.1-4, вып. 1, 1.251.1-6, вып. 1.

6.9. Крыша

Крыша здания решена по наклонным досчатым стропилам из досок (брусьев) по серии 2.169-9, вып. 1, с обрешёткой из брусков сечением 50х50 и кровлей из черепицы. Крепления стропильных балок к стенам производится через одну скруткой из проволоки диаметром 4 мм к ершам, забиваемым в швы каменной кладки. Чердачное перекрытие утеплено плитами из пеностекла плотностью 500 толщиной 433 мм.

6.10.Окна и двери

Окна с деревянными раздельными переплётами с остеклением стеклопакетами и силикатным стеклом по СТБ 939-93 решены с узлами примыкания оконных блоков по серии 2.236-2, во входных тамбурах – цементные.

Двери здания наружные и внутренние приняты по СТБ 1138-98 высотой 2,1 метр и ширины 800, 900, 1300 мм. Балконные двери типа БР 22-7,5.

7. Технико-экономическая часть

Характеристики дома:

• Число этажей – 2;

• Число секций – 2;

• Число квартир – 12;

В том числе 1-х комнатных типа Б-4;

2-х комнатных типа Б – 4;

3-х комнатных типа Б – 4;

Литература

1. Шерешевский И.А. "Конструирование гражданских зданий"-Л: Стройиздат, 1981

1. СНБ 2.04.02.-2000 "Строительная климатология ", М.- Стройиздат, 2001.

2. СНБ 2.04.01-97 "Строительная теплотехника", М.- Стройиздат, 1994.

3. СНБ 3.02.04-03 «Жилые здания», Минстройархитектуры, 2003.

4. СНиП 2.01.02-85 "Противопожарные нормы", М.- Стройиздат, 1991.
