Содержание

Паспорт проекта 12-квартирного жилого дома в г. Гомеле. 2

1 Исходные данные для проектирования 3

1.1 Климатологические данные пункта строительства 3

1.2 Санитарно-гигиенические требования 3

1.3. Характеристика класса здания 4

1.4. Требования функционального процесса 5

2. Объёмно планировочное решение здания 5

3. Инженерное оборудование здания 5

4. Внутренняя отделка здания 6

5. Фасад 6

6. Конструктивное решение зданий 7

6.1. Конструктивный остов здания 7

6.2. Фундаменты 7

6.3. Стены 7

6.4. Теплотехнический расчёт наружных стен 7

6.5. Перекрытия и полы 9

6.6.Теплотехнический расчёт теплоизоляции чердачного 10

пере­крытия 10

6.7. Перегородки 11

6.8. Лестницы 11

6.9. Крыша 12

6.10.Окна и двери 12

7. Технико-экономическая часть 12

Литература 13

Паспорт проекта 12-квартирного жилого дома в г. Гомеле.

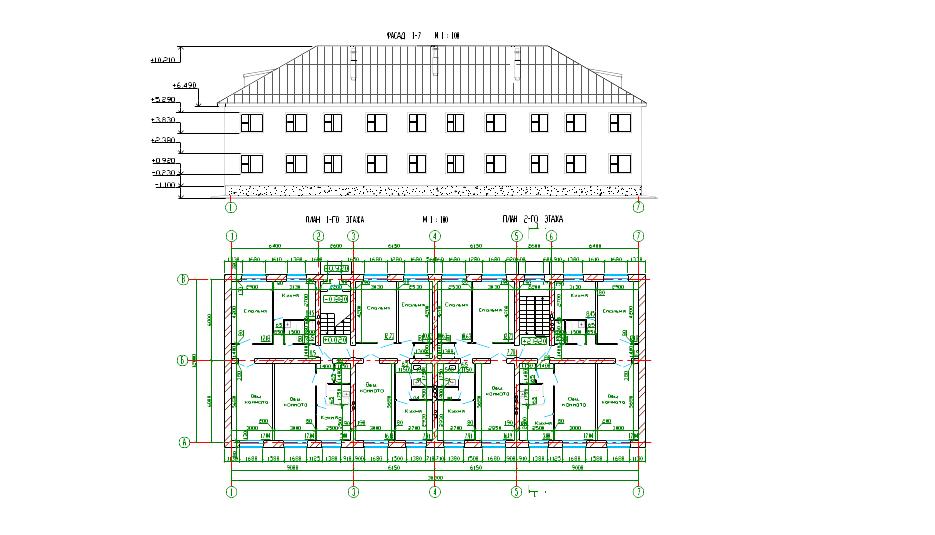

Фасад 1-7

Технико-экономические показатели

Жилая площадь…………………………………………………F_ж=343,24 м²

Общая площадь…………………………………………………F_о=554,96м²

Площадь застройки……………………………………………..F_з=363,6м²

Строительный объём………………………………………… V=1598,6 м²

К₁ = F_ж/ F_о = 0,62 К₂ = V/ F_ж =4,66 м

1 Исходные данные для проектирования

1.1 Климатологические данные пункта строительства

Основные климатологические данные по городу Гродно (СНБ 2.04.02-00 «Строитель­ная климатология») приведены в таблице 1.1.1.

Таблица 1.1.1.

Климатоло­гический район строитель­ства	Расчетные температуры наружного воздуха, °С				Влажностно-климатологиче­ская характери­стика района строительства
	Абсолютноя минимальная температура	Наиболее холодные сутки обеспеченностью 0,98	Наиболее холодные сутки обеспеченностью 0,92	Наиболее холодная пятидневкаобеспеченностью 0,92
II В	-35	-31	-26	-22	Зона нормальной влажности

1.2 Санитарно-гигиенические требования

В соответствии со СНБ 3.02.04-03 «Жилые здания» здание должно быть оборудовано водопроводом, канализацией, горячим водоснабжением, центральным отоплением, вентиляцией, электроосвещением, газоснабжение и слаботочными устройствами (радио, телефон, телевидение).

Основные санитарно-гигиенические требования к помещениям квартир приведены в таблице 1.2.1.

Таблица 1.2.1.

Расчетная температура внутреннего воздуха в жи­лых помещениях, оC	Относительная влаж­ность внутреннего воз­духа, %	Минимальная высота помещений, м
18 табл. 10 /2/	55 табл. 1 /3/	2,5 п. 1.1 /2/

В соответствии со СНБ [2] продолжительность 2,5 часовой инсоляции должна быть обеспечена в 1-2-3-комнатных квартирах не менее чем в одной ком­нате

Естественное освещение должны иметь жилые комнаты, кухни, вход­ные тамбуры, лестничные клетки, общие коридоры в жилых зданиях. При этом отношение площади световых проёмов всех жилых комнат и кухонь к площади пола этих помещений не должно превышать 1: 5,5. Минимальное отношение не менее 1:8.

Помещение должно иметь проветривание через фрамуги или форточки.

Лестничные клетки должны быть освещены через окна в наружных стенах каждого этажа, проветривание лестничной клетки должно быть обеспечено через открывающиеся остеклённые проёмы площадью открывания на каждом этаже не менее 1,2 м².

При входе в секции должны быть предусмотрены тамбуры с двумя ря­дами дверей.
