Мал.21 Схема пневматичного устаткування шасі 543.

1—кран центрального накачування шин, 2—манометр тиску в шинах, 3— повітряний ресивер (труба передньої поперечки), 4 — компресор, 5—регулятор тиску, 6—запобіжний клапан, 7—шинний кран, 8 — колісний циліндр, 9— влагомастилоотделітель, 10-клапан переключення, 11—зворотний клапан, 12—головний гальмовий циліндр заднього візка, 13—головний гальмовий циліндр переднього візка, 14—повітряний ресивер, 15—гальмовий кран, 16—додатковий гальмовий кран, 17—буксирний клапан, 18—підпедальний циліндр, 19 — гальмова педаль, 20—манометр гальмової системи, 21 — компенсатор, 22— кран додаткового стояночного гальма. Напрямок повітря: 1— до роздавальної коробки, 11 — добір повітря, 111— до пневматичного сигналу, ІV- до крану управління роздавальною коробкою.

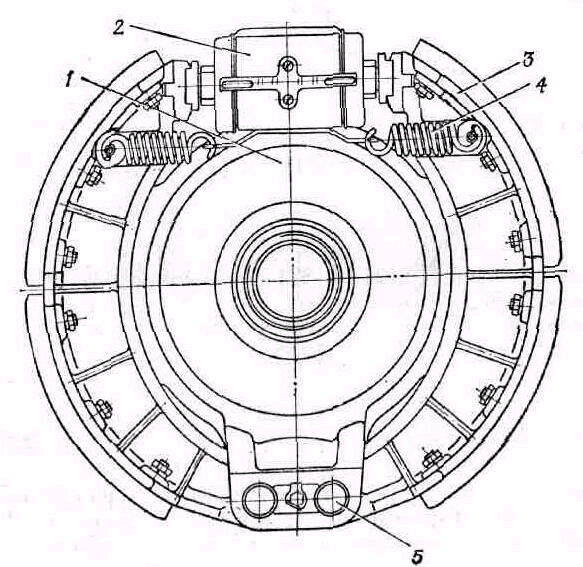

Мал.22. Колісне гальмо: 1-супорт гальма; 2-колісний циліндр гальмової системи; 3— гальмова колодка з накладкою; 4— стяжна пружина; 5-вісь гальмової колодки.

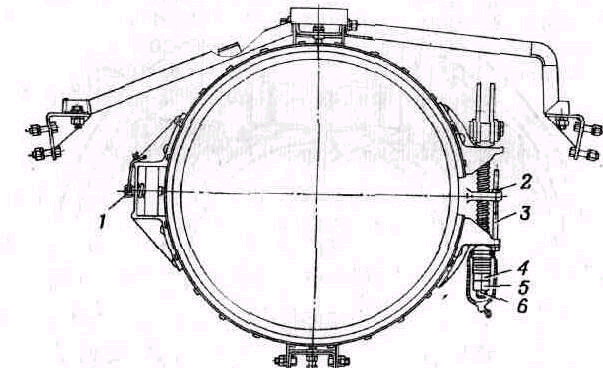

Мал.23. Стояночне гальмо: 1-настановний болт; 2 і 5 — контргайки; 3 — болт; 4— гайка стяжки верхньої галузі гальмової стрічки; 6 — стяжка гальмової стрічки.
