Определение топологии сети
Определим физические особенности нашей сети:
10Base-T – кабель на основе неэкранированной витой пары для горизонтальных подсистем.
FOIRL или 10Base-FL – волоконно-оптический кабель для вертикальной подсистемы.
Максимальная пропускная способность – 10 Мбит/с.
Технология Ethernet подразумевает топологию с общей магистралью, но, так как используется тип 10Base-T, и на уровне отдела имеются 8-портовые концентраторы, то топология, по которой будет строиться сеть, будет Иерархическая звезда.
Логическая структуризация сети
В сети 576 персональных компьютеров и один сервер для хранения общей информации.
Эффективность разделяемой среды для небольшой сети проявляется в следующих свойствах:
1) Простая топология сети, допускающая легкое наращивание числа узлов.
2) Отсутствие потерь кадров из-за переполнения буферов коммуникационных устройств, так как новый кадр не передается в сеть, пока не принят предыдущий.
3) Простоте протоколов, обеспечившей низкую стоимость сетевых адаптеров, повторителей и концентраторов.
Рис.1 – Логическая структура сети на уровне зданий

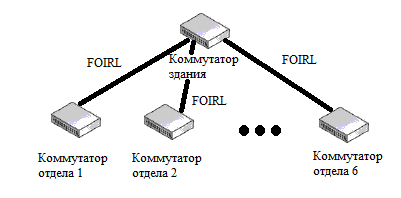

Рис.2 – Логическая структура сети на уровне отделов

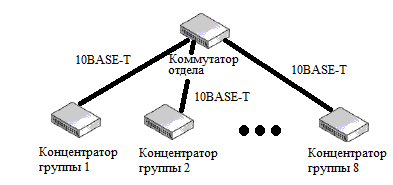

Рис.3 – Логическая структура сети на уровне групп

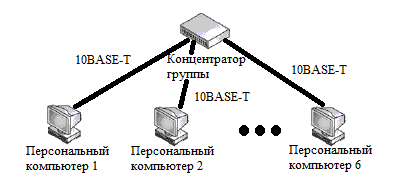

Рис.4 – Логическая структура сети внутри группы
В качестве коммуникационного оборудования разделяющего сеть был выбран коммутатор, потому что его главное достоинство – это его высокая производительность по сравнению с мостами.
Всего планируется использовать 192 концентратора/8, 14 коммутаторов/8 и 1 маршрутизатор, для выхода во внешнюю среду.
Коммутаторы в вертикальной системе соединяются с маршрутизатором через FOIRL.
Такая схема соединения позволит минимизировать количества проводов, при этом оставив место для расширения сети и добавления новых пользователей.
Основные требования к коммуникационным устройствам
Концентраторы: Ethernet – концентратор стандарта 10Base-T; 8 портовый концентратор с разъемами RJ-45; также один порт AUI для подключения внешнего трансивера.
Учитывая топологию сети, мы должны помнить о правиле 4 хабов и максимальной длине сегмента - 100м, а также не должно присутствовать петель, иначе это приведёт к зацикливанию информации.
Исходя из требований учёта несанкционированного доступа и достижения высокой надежности работы сети, нужно воспользоваться дополнительными свойствами концентратора, такими как:
1) Поддержка резервных связей: концентраторы Ethernet могут образовывать только иерархические связи без петель. Поэтому резервные связи всегда должны соединять отключенные порты, чтобы не нарушать логику работы сети. Если по какой – либо причине порт отключается (срабатывает механизм автосегментации), концентратор делает активным его резервный порт.
2) Защита от несанкционированного доступа: Разработчики концентраторов предоставляют некоторый способ защиты данных в разделяемых средах. Наиболее простой способ - назначение разрешенных МАС – адресов портам концентратора. В стандартном концентраторе Ethernet порты МАС – адресов не имеют. Защита заключается в том, что администратор вручную связывает с каждым портом концентратора некоторый МАС – адрес. Этот МАС – адрес является адресом станции, которой разрешается подключаться к данному порту.
В нашей сети используется 1 маршрутизатор – для выхода пользователей во внешнюю сеть.
Требуется как минимум 4 порта, три из которых поддерживал бы технологию 10Base- FL Ethernet, а один для поддержки V.35, X.25, frame relay, ISDN(для выхода во внешнюю среду).
