13.Фчв с параллельным ключом. Погрешность от остаточного сопротивления ключа.

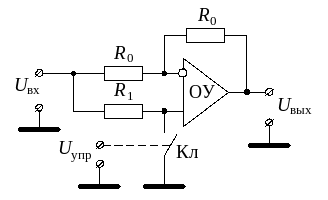

Рис.6.5. Схема ФЧВ с параллельным ключом
Оценим погрешность схемы от несовершенства ключа. Для этого, как и ранее, воспользуемся эквивалентной схемой ФЧВ для замкнутого ключа (рис.6.6а) и для разомкнутого ключа (рис.6.6б).
Рис.6.6. Эквивалентные схемы ФЧВ для замкнутого состояния ключа (а) и для разомкнутого состояния ключа (б)
Коэффициент усиления схемы рис 6.6а равен:
,
.
Относительная
погрешность, с учётом того, что
,
равна
.
Для схемы, изображённой на рис.6.6б:
.
Относительная погрешность имеет вид:
.
В данной схеме требования к значению сопротивления резистора аналогичны предыдущей схеме. Однако, ключом удобнее управлять относительно общей точки схемы.
14.Фчв с последователно-параллельным ключом. Достоинства, недостатки.

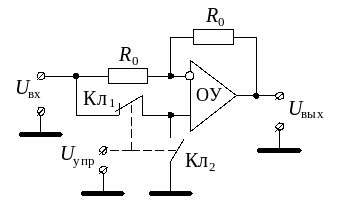

Рис.6.7. Схема ФЧВ с последовательно-параллельным ключом
В данной схеме
используется комбинация из двух ключей
,
,
состояния которых противоположны, то
есть при заданном управляющем напряжении
один из них замкнут, а другой разомкнут.
Понятно, что в данном случае схема имеет
коэффициент усиления, равный либо
единице (
– замкнут,
– разомкнут), либо минус единице (
– разомкнут,
– замкнут).
Как и прежде оценим погрешность от несовершенства ключей. Будем считать для простоты, что сопротивления ключей в разомкнутом состоянии , а в замкнутом – . С учетом этого, эквивалентные схемы для различного состояния ключей выглядят так, как показано на рис.6.8.
Рис.6.8. Эквивалентные схемы ФЧВ с последовательно-параллельным ключом
Для схемы, представленной на рис.6.8а, погрешность от несовершенства ключей можно записать следующим образом:
.
Аналогичная погрешность получается и для противоположного состояния ключа – рис. 6.8б:
.
Достоинства:
– для реальных значений современных ключей ФЧВ можно считать идеальным (без учета погрешности ОУ);
– удобство реализации (существуют микросхемы с нормально замкнутыми и нормально разомкнутыми контактами управляемыми одним сигналом).
Недостатки:
– различное входное сопротивление.
15. Погрешность делителя напряжения от разброса сопротивлений резисторов.
Простейший делитель напряжения
Выпускаемые резисторы имеют разброс значений сопротивлений от номинального.
Так например, использование резисторов с 5% разбросом в схеме делителя напряжения:
или
16. Погрешность усилителя от разброса сопротивлений.
Выпускаемые резисторы имеют разброс значений сопротивлений от номинального.
Так например, использование резисторов с 5% разбросом в схеме инвертирующего и неинвертирующего ОУ может привести к 10% отклонению Kус, в наихудшем случае:
или
