45. Компенсационные стабилизаторы напряжения. С параллельным и последовательным регулирующим элементом. Структурная схема. Назначение и работа элементов стабилизаторов. Пример исполнения.

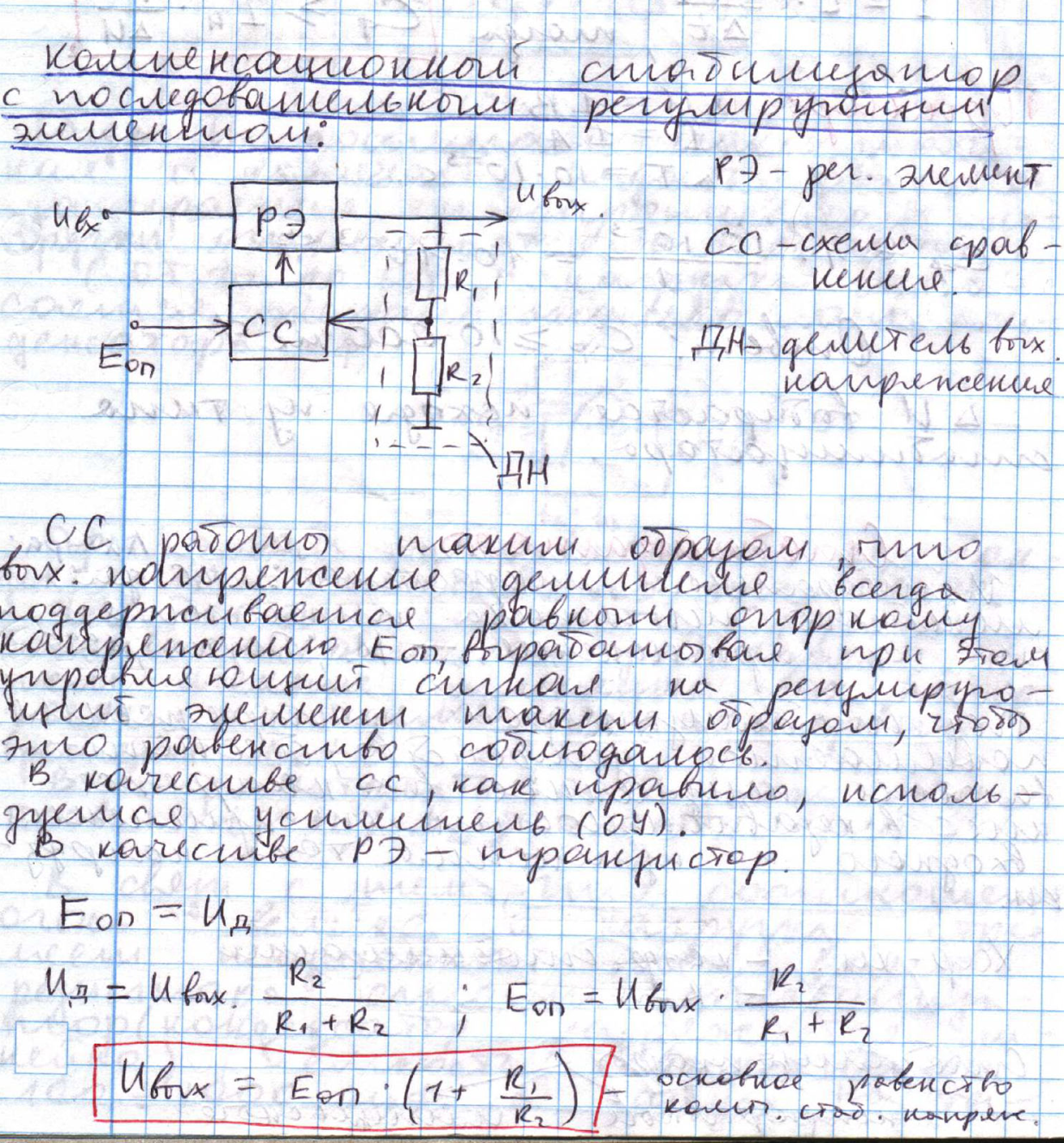

Компенсационный стабилизатор напряжения – представляет собой автономную систему регулирования, входным сигналом которого является стабилизирование напряжения напряжением обратной связи. В результате анализа этих сигналов формируется регулирующее воздействие таким образом чтобы разность между этими сигналами стала нулевой.
СС – схема сравнения.
РЭ – регулирующий элемент.
Uоп – опорное напряжение.
В качестве Uоп часто используют параметрический стабилизатор.
При увеличении нагрузки (тока нагрузки) в начальный момент напряжение на нагрузке уменьшается. Это уменьшение через делитель R1, R2 пройдёт на инвертирующий вход ОУ. Поскольку на неинвертирующем входе напряжение осталось неизменным, выходное напряжение ОУ увеличится, транзистор приоткроется таким образом, чтобы восстановить равновесие на входах ОУ.

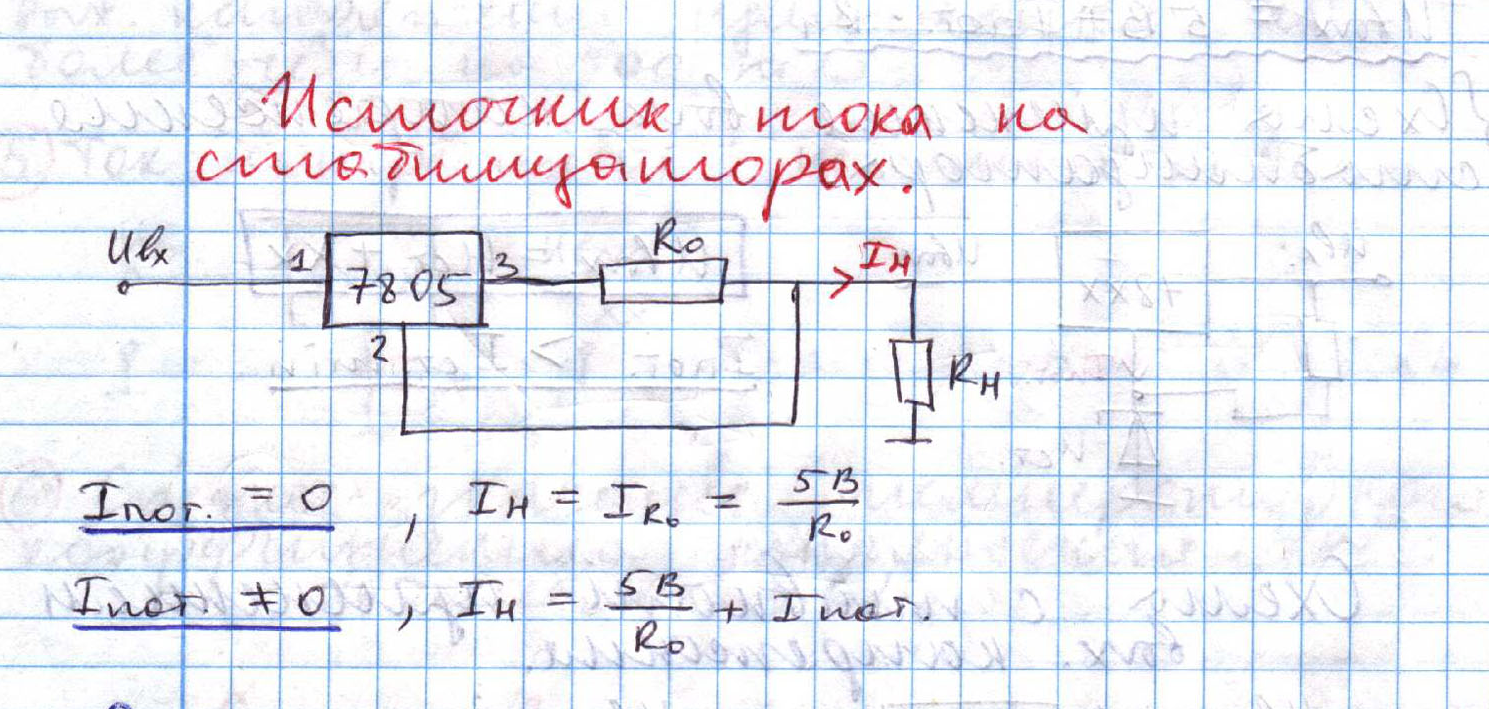

46. Свойство стабилизаторов 78хх, 79ххю Типовая схема включения. Стабилизатор с изменяемым входным напряжением. Стабилизатор тока Основные характеристики стабилизаторов семейства 78хх 79хх.
Iнmax=1 А.
Uвхmax=35 В.
Uвых=(4,8÷5,2) типовое 5 В.
Нестабильность по входному напряжению от 7 до 25 В, при этом выходное напряжение изменяется не более чем 50 мВ (Кст=ΔUвх/ΔUвых).
Нестабильность по току нагрузки не более 25 мВ при изменении тока нагрузки на 500 мА.
на выходе равно 25мВ/0,5=50мОм.Iпотр=6 мА, не более при Rн=0.
Изменение тока нагрузки при изменении входного напряжения 8÷25 В (0,8 мА).
Изменение тока потребления при изменении тока нагрузки 5мА÷1А (0,5 мА).
Коэффициент подавления пульсаций (динамический параметр). Пульсация 100, частота 120 Гц , подавляет на 68 дБ.
Падение напряжения вход-выход при максимальном токе 1 А не более 2,5 В.
Пиковый ток не более 3 А.
Температурный коэффициент выходного напряжения 0,3В/1°С.
Iк.з.=1,2 А.
В семействе стабилизаторов 78ХХ, 79ХХ использована схема компенсационного стабилизатора со встроенным источником опорного напряжения, с токоограничением (токоограничение с загибающейся характеристикой) и с тепловой защитой.

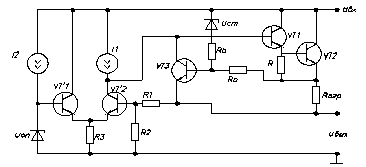

Упрощённая схема семейства этих стабилизаторов:
VT’1, VT’2, - эквивалент операционного усилителя, на инвертирующий вход которого через делитель R1, R2 подаётся выходное напряжение, на неинвертирующий вход подаётся опорное напряжение. Выход VT’2 управляет составным регулирующим транзистором VT1, VT2. Элементы: Rогр, Ra, Rb и стабилитрон, VTогр образуют цепь защиты стабилизатора от перегрузок. Реализовано токоограничение с загибающейся характеристикой. В стабилизаторе реализована типовая защита от перегрева кристалла.

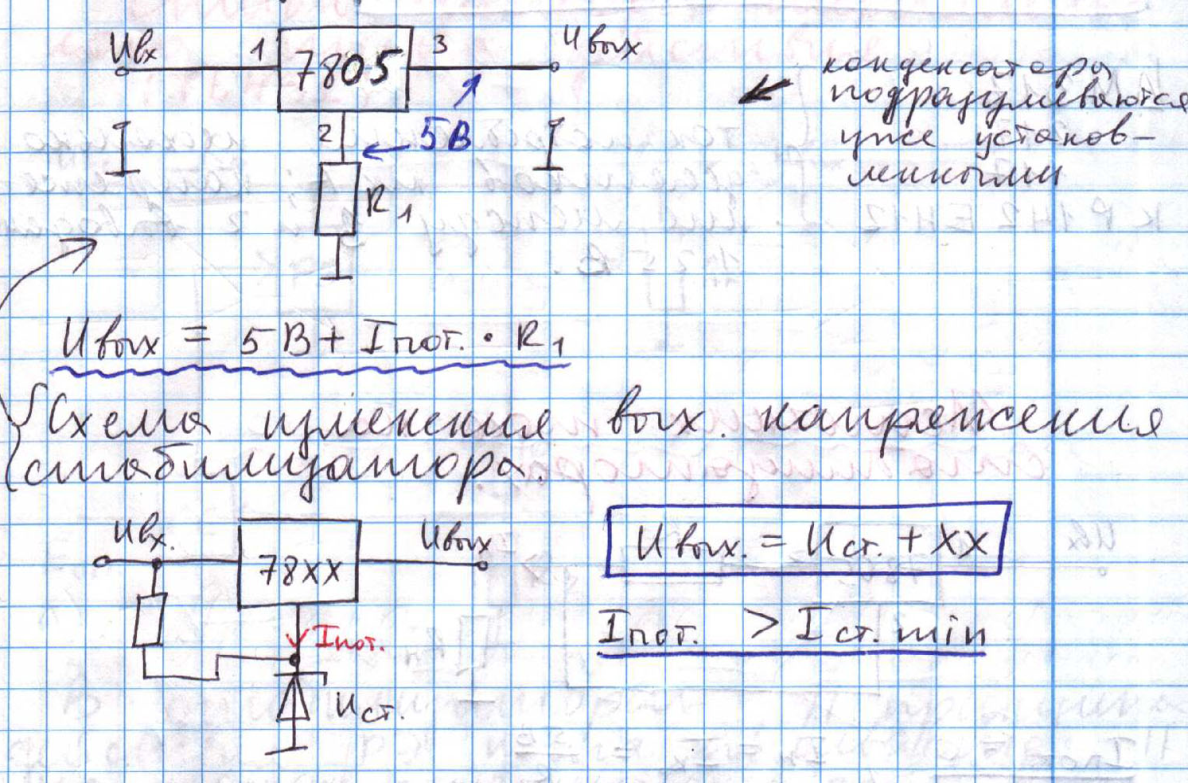

Типовые схемы включения:
1)
2)
Uвых=
3
)
Uвых=ХХ+Uст
