Индуктивные параметры обмоток в абсолютных единицах
1. Взаимная индуктивность фазы обмотки якоря с обмоткой возбуждения на единицу длины машины (нормальное исполнение Rof Roa)
На расчетную длину машины
2. Взаимная индуктивность обмотки возбуждения с фазой обмотки якоря на единицу длины машины
На расчетную длину машины
3. Собственная индуктивность фазы обмотки якоря на единицу длины машины
4. Собственная индуктивность фазы обмотки якоря с учетом взаимоиндукции соседних фаз на единицу длины машины
На расчетную длину машины
5. Собственная индуктивность обмотки возбуждения на единицу длины машины
На расчетную длину машины
Индуктивные сопротивления
Индуктивные параметры обмоток в относительных единицах
Преимущества расчета в относительных единицах:
Индуктивные сопротивления равны индуктивностям;
Соблюдается принцип взаимности для взаимных параметров;
Удобно сравнивать параметры машин различного конструктивного исполнения и различной мощности;
Удобно производить расчеты;
Используется
система относительных единиц
.
Все вторичные контура приводятся к
обмотке якоря.
Определение базисных величин. Связи между параметрами. Коэффициенты приведения.
За базисный ток обмотки возбуждения в системе относительных единиц принимается такой ток, магнитное поле которого индуктирует в фазе обмотки якоря ЭДС взаимоиндукции, равную ЭДС реакции якоря (эдс самоиндукции) при протекании в обмотке якоря симметричной системы фазных токов.
Определение индуктивных параметров
7. Характеристики синхронной машины, работающей в генераторном режиме
7.1 Регулировочные характеристики синхронного генератора

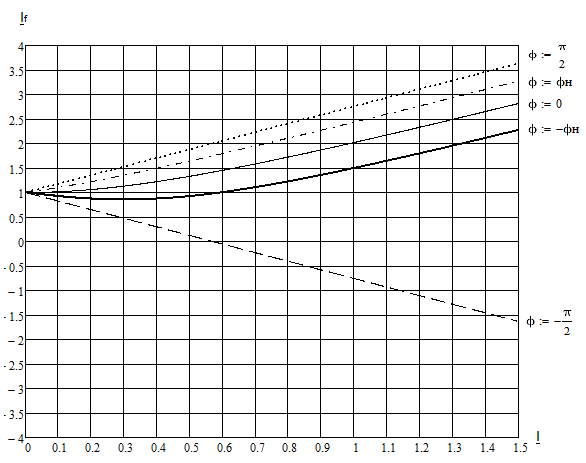

Рис. 12. Регулировочные характеристики СГ
7.2 Внешние характеристики синхронного генератора

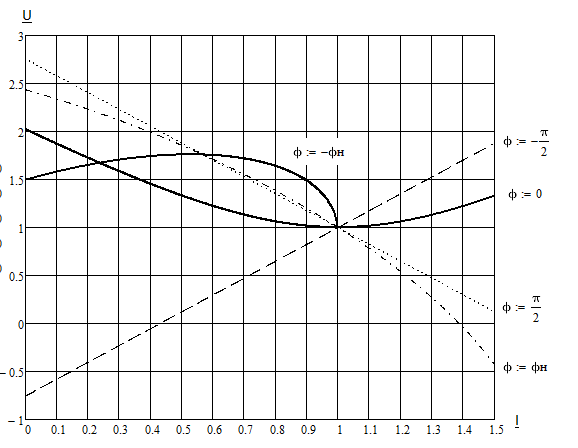

Рис. 13. Внешние характеристики СГ
8. Отношение короткого замыкания и статическая перегружаемость
ОКЗ
Два метода определения:
Статическая перегружаемость
Моделирование магнитных полей в пакете ELCUT
Моделирование магнитного поля в пакете «ELCUT» заключается в задании геометрии модели исследуемой машины, граничных условий и линейных токовых нагрузок на токовых слоях обмоток.
Моделирование магнитного поля обмотки возбуждения
Задача №1
Источником
поля является основная гармоника
линейной плотности тока обмотки ротора,
задаваемая на радиусе Rof
= 0,78 м по закону
,
который в пакете «ELCUT»
реализуется с помощью выражения ASzf1=
185311,9*x/sqrt(x^2+y^2)

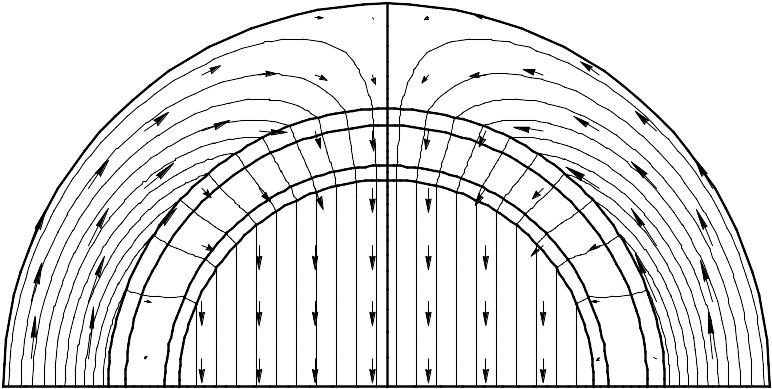

Рис. 14. Картина поля

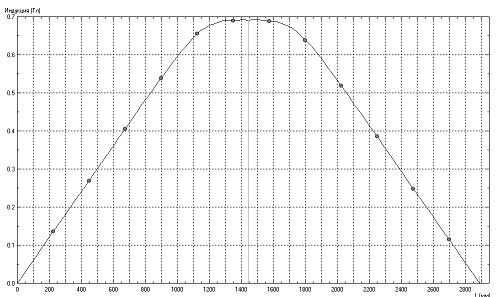

Рис. 15. График нормальной составляющей индукции на токовом слое ОЯ
Для
того что бы найти
требуется задать контур на радиусе
.
Получено
Задача №2
Источником
поля является осевая составляющая
линейной плотности тока обмотки ротора,
задаваемая на участках
радиуса Rof
= 0,78 м и равная
Рис. 16. Картина поля

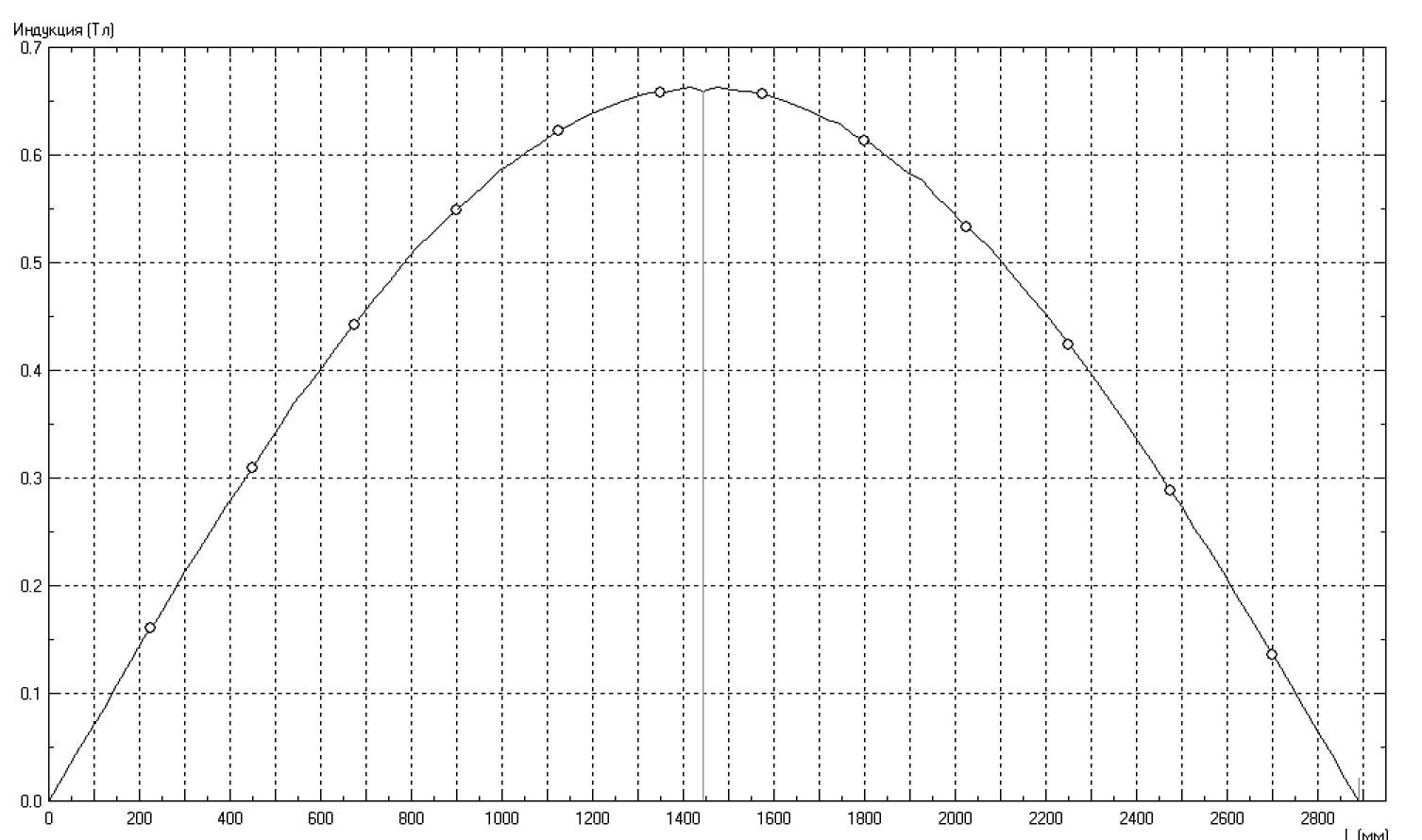

Рис. 17. График нормальной составляющей индукции на токовом слое ОЯ
Для
того что бы найти
требуется задать контур на радиусе
.
Получено
