15.Расчет тепловой схемы производственной котельной
Таблица №11. Исходные данные для расчета
Физическая величина |
обозначение |
Значение величины при характерных режимах работы |
||
Макси- мально-зимнего |
холодного месяца |
летнего |
||
Расход пара на технологические нужды (давление 1,4 МПа, температура 250 °С), т/ч |
D’т |
4 |
4 |
3 |
Расход пара на технологические нужды (давление 0,6 МПа, температура 180 °С), т/ч |
Dт |
2 |
2 |
2 |
Расход теплоты на нужды отопления и вентиляции, МВт |
Qов |
3,863 |
3,09 |
- |
Расход теплоты на ГВ, МВт |
Qгв |
1,238 |
1,238 |
0,369 |
Расчетная температура наружного воздуха для г. Саратова, °С при расчете системы отопления при расчете системы вентиляции |
t р.о |
-25 |
-20 |
- |
t р.в |
-20 |
- |
- |
|
Возврат конденсата технологическим потребителям, % |
β |
60 |
60 |
60 |
Энтальпия пара давле-нием 1,4 МПа, температурой 250 °С, кДж/кг |
|
2934 |
||
Энтальпия пара, давлением 0,6 МПа, температурой 180°С, кДж/кг |
|
2815
|
||
Температура питательной воды, °С |
t п.в |
104 |
||
Энтальпия питательной воды, кДж/кг |
i п.в |
437 |
||
Продувка непрерывная котлоагрегатов, % |
p пр |
3 |
||
Энтальпия котловой воды, кДж/кг |
i к.в |
829 |
||
Степень сухости пара |
х |
0,98 |
||
Энтальпия пара на выходе из расширителя непрерывной продувки, кДж/кг |
|
2691 |
||
Температура подпиточной воды, °С |
t подп |
70 |
||
Энтальпия подпиточной воды, кДж/кг |
i подп |
294 |
||
Температура конденсата, возвращаемого потребителям, °С |
t к |
80 |
||
Энтальпия конденсата, возвращаемого потребителям, кДж/кг |
i к |
336 |
||
Температура воды после охладителя непрерывной продувки, °С |
t пр |
50 |
||
Энтальпия конденсата при давлении 0,6 МПа,кДж/кг |
|
669 |
||
Температура сырой воды,°С |
t св |
5 |
5 |
5 |
Температура химически очищенной воды перед охладителем деаэрированной воды, °С |
t х.о.в |
20 |
Коэффициент снижения расхода теплоты на отопление и вентиляцию для режима наиболее холодного месяца
;

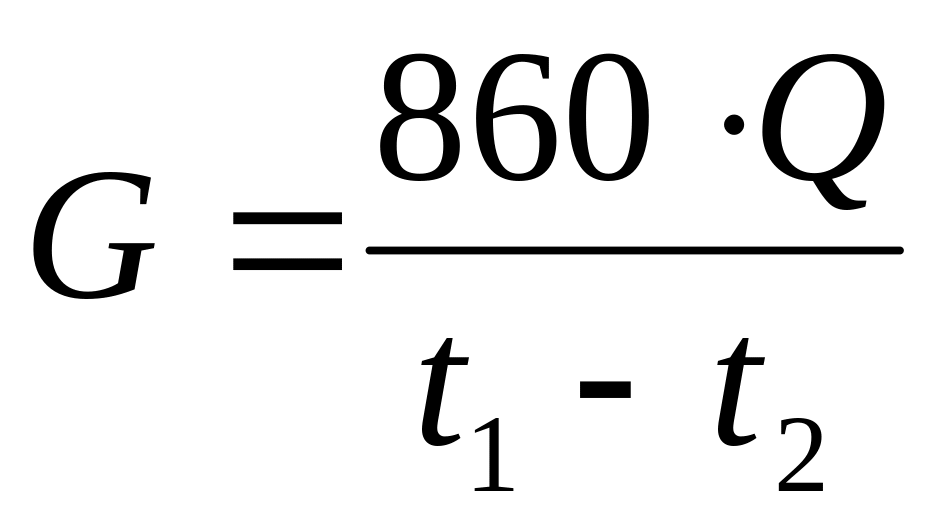

2. Определить расход воды на подогреватели сетевой воды (т/ч)
,
(10.37)
где Q — расчетная тепловая нагрузка потребителей системы теплоснабжения (отопление, вентиляция, горячее водоснабжение), МВт; t1 и t2 — температура воды соответственно перед сетевыми подогревателями и после них, °С.

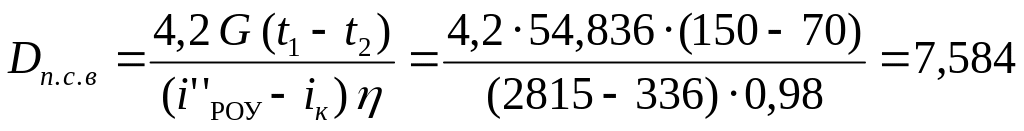

3. Определить расход пара на подогреватели сетевой воды
Dп.
с. в =
.
(10.38)
где
— энтальпия редуцированного пара перед
подогревателями сетевой воды, кДж/кг;
iк
— энтальпия конденсата после подогревателей
сетевой воды, кДж/кг; η — КПД сетевого
подогревателя (для различных подогревателей
собственных нужд принимается равным
0,98).
4. Определить расход редуцированного пара внешними потребителями (т/ч) .
D’’РОУ =Dт + Dп.с.в. (10.39)
где Dт — расход редуцированного пара внешними технологическими потребителями, т/ч.
5. Определить суммарный расход свежего пара внешними потребителями (т/ч)
Dвн = D’РОУ +D’т (10.40)
при этом
D’РОУ
= D''РОУ
(10.41)
где D`т — расход свежего пара давлением 1,4 МПа; i'РОу — энтальпия свежего пара, кДж/кг; iп.в — энтальпия питательной воды, кДж/кг; D'роу — расход пара перед РОУ, т/ч.
6. Определить количество воды, впрыскиваемой в редукционно-охладительную установку (т/ч),
GРОУ=
D''РОУ
(10.42)
7. Расход пара на собственные нужды котельной (т/ч)
D’с.н= 0,01Кс.н Dвн (10.43)
где Кс. н — расход пара на собственные нужды котельной (подогрев сырой и химически очищенной воды, расход на деаэратор) в процентах расхода пара внешними потребителями; рекомендуется принимать его равным 5—10%.
8. Расход пара на мазутное хозяйство (т/ч)
Dм= 0,01Км Dвн (10.44)
где Км — расход пара на мазутное хозяйство, процентов расхода пара внешними потребителями; при отсутствии данных рекомендуется принимать его для небольших котельных равным 3 %.
9. Расход пара на покрытие потерь в котельной (т/ч)
Dп = 0,01Kп (Dвн+D`с.н+Dм) (10.45)
где Кп — расход пара на покрытие потерь, процентов расхода пара внешними потребителями; рекомендуется принимать его равным 2—3 % .
10. Суммарный расход пара на собственные нужды, мазутное хозяйство и покрытие потерь в котельной (т/ч)
Dс.н =Dм+D`с.н+Dп (10.46)
11. Суммарная паропроизводительность котельной (т/ч)
D = Dвн+Dс.н (10.47)
12. Потери конденсата в оборудовании внешних потребителей и внутри котельной (т/ч)
G
= (1 - β) (Dт
+ D'т)
+ 0,01Кк
D, (10.48)
где β — доля конденсата, возвращаемого внешними потребителями; Кк — потери конденсата в цикле котельной установки, процентов суммарной паропроизводительности котельной; рекомендуется принимать их равными 3 %.
13. Определить расход химически очищенной воды (т/ч)
G х.о.в=G +0.01Kтс G (10.49)
где Ктс — потери воды в теплосети, процентов количества воды в системе теплоснабжения, рекомендуется принимать их равными 2—3 % .
14. Определить расход сырой воды (т/ч)
Gс.в= Кх.о.в G х.о.в (10.50)
где Кх.о.в — коэффициент, учитывающий расход сырой воды на собственные нужды химводоочистки, рекомендуется принимать его равным 1,25.

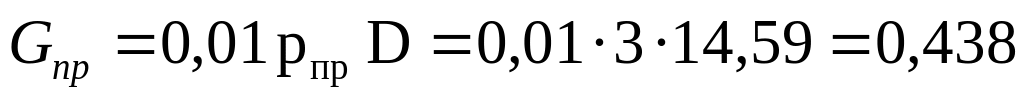

15. Определить количество воды, поступающей с непрерывной продувкой в расширитель (т/ч),
Gпр =0,01рпр D (10.51)
где рпр — процент продувки, принимается от 2 до 5 %.
16. Количество пара, получаемого в расширителе непрерывной продувки (т/ч),
Dрасш
=
,
(10.52)
где iк.в — энтальпия котловой воды, кДж/кг; i''расш — энтальпия пара, получаемого в расширителе непрерывной продувки, кДж/кг; і'расш — энтальпия воды, получаемой в расширителе непрерывной продувки, кДж/кг; x — степень сухости пара, выходящего из расширителя непрерывной продувки, принимается равной 0,98.
17. Количество воды на выходе из расширителя непрерывной продувки (т/ч)
Gрасш= Gпр- Dрасш (10.53)
18. Определить температуру сырой воды после охладителя непрерывной продувки (°С)
t'с.в=
,
(10.54)
где i''пр — энтальпия воды после охладителя непрерывной продувки, принимается равной 210 кДж/кг.
19. Расход пара на подогреватель сырой воды (т/ч)
D’с.в
= Gс.в
,
(10.55)
где
і'х.о.в
— энтальпия сырой воды после подогревателя,
определяется для температуры воды,
принимаемой от 20 до 30 °С, кДж/кг; і'с.
в - энтальпия
сырой воды после охладителя непрерывной
продувки, определяется по температуре
t'с.в,
кДж/кг; і''
— энтальпия редуцированного пара,
кДж/кг; і
— энтальпия конденсата редуцированного
пара, определяется по температуре
конденсата, принимаемой равной 70—85 °С.

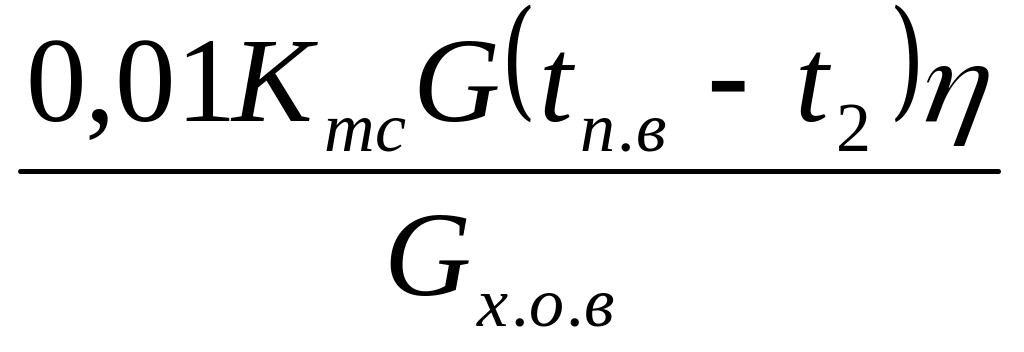

20. Определить температуру химически очищенной воды после охладителя деаэрированной воды (°С)
t''х.о.в
= t'х.о.в+
,
(10.56)
где t'х.о.в — температура химически очищенной воды на входе в охладитель деаэрированной воды (в процессе химической очистки воды ее температура снижается примерно на 2 °С; снижением температуры воды в оборудовании химводоочистки и последующим ее подогревом в охладителе выпара можно пренебречь без ущерба для точности расчета), °С; tп.в — температура деаэрированной (питательной) воды на входе в охладитель, °С; t2— температура деаэрированной воды после охладителя, принимается равной 70 °С; 0,01КтсG — расход подпиточной воды для покрытия утечек в системе теплоснабжения, т/ч.
21. Определить расход пара на подогрев химически очищенной воды в подогревателе перед деаэратором (т/ч)
Dх.о.в
= Gх.о.в
,
(10.57)
где ік— энтальпия химически очищенной воды после подогревателя, определяется по температуре, равной температуре конденсата, т. е. 70 — 85 °С;і''х.о.в — энтальпия химически очищенной воды перед подогревателем, определяется по температуре химически очищенной воды после охладителя деаэрированной воды, кДж/кг.
22. Суммарное количество воды и пара, поступающее в деаэратор, за вычетом греющего пара деаэратора (т/ч)
Gд = Gх. о. в +β(Dт+ D'т ) + Dх.о.в + Dс.в +Dп.с.в +Dрасш (10.58)

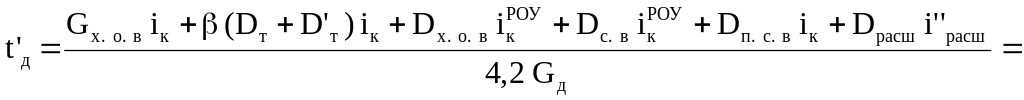

23. Определить среднюю температуру воды в деаэраторе (°С)
t'д=
(10.59)

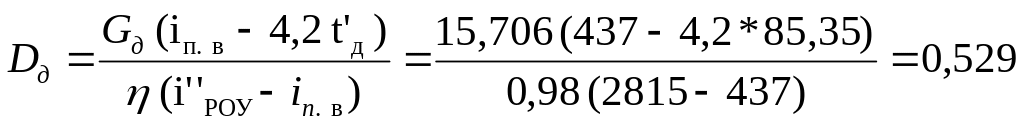

24. Определить расход греющего пара на деаэратор (т/ч)
Dд=
(10.60)
25. Определить расход редуцированного пара на собственные. нужды котельной (т/ч)
D
=
DД
+ Dх.о.в
+ Dс.в
(10.61)
26. Определить расход свежего пара на собственные нужды котельной (т/ч)
Dс.н=
D
(10.62)
27. Действительная паропроизводительность котельной с учетом расхода пара на собственные нужды (т/ч)
Dк= (Dвн +Dс.н)+0,01Кп (Dвн +Dс.н) (10.63)
28. Невязка с предварительно принятой паропроизводительностыо котельной (%)
∆D= (Dк –D)∙100/ Dк (10.64)
Если невязка получится меньше 3 %, то расчет тепловой схемы считается законченным. При большей невязке расчет следует повторить, изменив расход пара на собственные нужды.
Уточненный расход редуцированного пара (т/ч)
D"у.
РОУ = Dт
+ D
+
D
(10.65)
1.Коэффициент снижения расхода теплоты на отопление и вентиляцию для режима наиболее холодного месяца
;
2. Расход воды на подогреватели сетевой воды
т
/ ч.
3. Расход пара на подогреватели сетевой воды
т
/ ч.
4 Расхода редуцированного пара внешними потребителями
т
/ ч.
5 Суммарный расхода свежего пара внешними потребителями
т
/ ч.
т
/ ч;
6 Количества впрыскиваемой воды
т
/ч.
7 Расход пара на собственные нужды котельной и мазутное хозяйство
т
/ ч.
8 Расход пара на покрытие потерь в котельной
т
/ ч.
9 Суммарный расход пара на собственные нужды
т
/ ч.
10 Суммарная паропроизводительность котельной
т
/ч.
11 Потери конденсата в оборудовании внешних потребителей и внутри котельной
т
/ ч.
12 Расход химически очищенной воды
т
/ ч.
13 Расход сырой воды
т
/ ч.
14 Количество воды, поступающей в расширитель с непрерывной продувкой
т
/ ч.
15 Количество пара, получаемого в расширителе непрерывной продувки
т
/ ч.
16 Количество воды на выходе из расширителя непрерывной продувки
т
/ ч.
17 Температуры сырой воды после охладителя непрерывной продувки
оС.
18 Расход пара на подогреватель сырой воды
т
/ ч.
19 Температура химически очищенной воды после охладителя деаэрированной воды
оС.
20 Расход пара на подогрев химически очищенной воды в подогревателе перед деаэратором
т
/ ч.
21 Суммарное количество воды и пара, поступающее в деаэратор, за вычетом греющего пара деаэратора
т
/ ч.
22 Средняяей температураы воды в деаэраторе
оС.
23 Расход греющего пара на деаэратор
т
/ ч.
24 Расход редуцированного пара на собственные нужды котельной
т
/ ч.
25 Расход свежего пара на собственные нужды котельной
т
/ ч.
26 Действительная паропроизводительность котельной с учётом расхода пара на собственные нужды и потери пара в котельной
т
/ ч.
27 Невязка с предварительно принятой паропроизводительностью котельной
%.
Расчёт тепловой схемы не требуется уточнять, так как невязка с предварительно принятой паропроизводительностью котельной меньше 3 %.
