Міністерство освіти і науки, молоді та спорту України

Головне управління освіти і науки Полтавської облдержадміністрації

Відділ освіти Гадяцької районної державної адміністрації

Гадяцька гімназія імені Олени Пчілки Гадяцької районної ради

Полтавської області

Розробка дизайн-проекту на виготовлення

«Кухонної дошки»

Роботу виконав:

Мельник Денис

Учень 10 класу

Гадяч-2013

Зміст

1.Розробка технічного завдання……………………………………………………….3

1.1. Призначення проектованого виробу…………………………………………….3

1.2. Вимоги до конструкцій виробу…………………………………………………………….3

1.3. Вимоги до матеріалів…………………………………………………………….4

2. Розробка технічної пропозиції……………………………………………………...5

2.1. Еволюція зразків проектування …………………………………………………5

2.2. Аналіз зразків-аналогів…………………………………………………………..5

2.3. Висновок за технічною пропозицією…………………………………………...8

3. Ескізне проектування……………………………………………………………....10

4. Розробка технічного проекту……………………………………………………...11

4.1. Визначення вихідних даних для побудови креслень деталей виробу та розмірні характеристики……………………………………………………………...11

4.2. Розробка і побудова креслення конструкції деталей виробу………………...11

5. Розробка робочої документації……………………………………………………14

5.1. Визначення витрат матеріалів на зразок виробу……………………………...14

5.2. Технологічна карта на виготовлення виробу………………………………….14

6. Розрахунок собівартості і ціни виробу……………………………………………18

6.1. Визначення собівартості виробу……………………………………………….18

Висновки……………………………………………………………………………….20

1. Розробка технічного завдання.

1.1. Призначення проектованого виробу:

1.1.1. Виріб призначений для прикраси інтер’єру.

1.1.2. Виріб повинен відповідати санітарно-гігієнічним, ергономічним вимогам, нормам техніки безпеки.

Прилад повинен відповідати нормам технічної безпеки. Виріб–деревяний. Крім цього, повинна мати гарний естетичний вигляд.

1.2. Вимоги до конструкції виробу.

1.2.1. Обґрунтування конструкції виробу з точки зору його призначення і експлуатаційних показників.

Виріб пристосований для декорування, відповідно до призначення, має бути простою та не складною під час процесу виготовлення, але водночас мати компактну форму. Виріб повинен бути покритий спеціальним лаком, для довгого служіння власникові.

1.2.2. Вимоги до основних частин виробу, інших елементів, які враховуватимуть експлуатаційні показники.

Розбираючи вимоги до основних частин виробу, слід зазначити, що виріб доречно полакувати (це забезпечить гарний естетичний вигляд).

1.3. Вимоги до матеріалів.

1.3.1. Техніко-економічні чинники, які визначають вимоги до матеріалів, придатних для виготовлення виробу.

Деревина для дошки повинна мати гарну текстуру і водночас бути міцною та зносостійкою.

1.3.2. Санітарно-гігієнічні вимоги до виробу.

Враховуючи призначення виробу, поверхня повинна бути гладенькою, приємною на дотик, не створювати дискомфорту для людини, яка спостерігатиме за ним.

1.3.3. Експлуатаційні вимоги до виробу.

Розміри дошки повинні відповідати розрахункам, для відмінного виконання роботи. Користувач, під час використання, повинен дотримуватися техніки безпеки. До роботи з приладом допускати тільки тих осіб, що ознайомлені з технікою безпеки щодо використання виробу. Простота конструкції забезпечить легкість у виконанні роботи.

Враховуючи призначення виробу, велика увага повинна приділятися з’єднанням деталей та частин. Надійність конструкції пристосування забезпечить надійність та можливість довгого використання в житті.

1.3.4. Вимоги до матеріалів для основних частин виробу.

Деревина повинна мати високу міцність, добре піддаватися обробці інструментами, сухою, без вад.

Аналіз конструктивної побудови зразків аналогів

Вимоги	Номер виробу
	№1	№2	№3

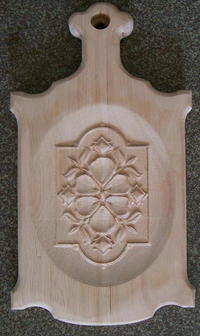

Фото
Кількість деталей у виробі	Одна	Одна	Одна
Призначення виробу	Подача страв	Обробна	Декоративна
Матеріал	Бамбук	Каучук	Дуб
Габаритні розміри	25х25х1.5	39х20х1.5	31х13.5х1.3
Складність виготовлення	Середня	Середня	Висока
Орегінальність	Низька	Середня	Висока
Практичність	Висока	Висока	Низька
Надійність	Висока	Середня	Середня

Вимоги до конструкції	Назви деталей	Кількість
1.Кількість деталей у виробі	Дубова дошка	1
2.Призначення деталей	Кухонна дошка, призначена для естетичного спостереження.Можливе нарізання продуктів.
3.Матеріал деталей	Дубова дошка.
4.Габаритні розміри виробу	300х130х13
5.Складність конструкції деталей	Зразок№3
6.Надійність роботи у виробі	Зразок№1
7.Відповідати вимогам пропорційності форми і ліній (вимогам дизайну)	Зразок№1,2,3
8.Естетичний і оригінальний вигляд	Зразок№3
9.Технологічність виготовлення деталей	Зразок№1,2,3
10.Простота й надійність з’єднань деталей.	Зразок№1,2,3
