45 Действия шума, инфразвука, ультразвука на человека. Методы борьбы.

Снижение шума в самом источнике, которое может быть реализовано с аменой возвратно поступательного движения в механических частях на тчательно сбалансированный вращательный механизм. Использование малошумных материалов с большим внутренним трением.

Уменьшение шума по пути его растространения.

а) архитектурно планировочные (звукоизоляция, глушители)

б) акустические (чтобы не было пустых залов)

в) организационно технические мероприятия.

46 Общие сведения о вибрации. Основные параметры, характеризующие вибрацию.

Механическое колебание системы с упругими связями. Источники – оборудование. Вибрацию воспринимаем различными частями тела в отличии от звука.

В ибрацию классифицируют по способу передачи колебаний человеку на общую и на локальную (перфоратор на руки воздействует).

П о направлению колебаний

По времени постоянные и непостоянные.

Основными характеристиками вибр процесса являются скорость и частота колебаний, а также среднеквадратичное значение виброускорение в октавных полосах частот (ac в м/с2).Чаще используют:

L _v=20*lg(V_c/V₀)

V₀- пороговое значение колебательной скорости (V₀=5*10^-8м/с) гигиенические

L_a=20*lg(a_c/a₀) оценки вибрации

a₀ – пороговое ускорение (a₀=10^-6м/с²)

47 Общая и локальная вибрация. Воздействие на организм человека. Методы снижения.

Носит резонанстный характер, наиболее опасно частоты совпадаюзие с собственными частостами частей тела. Для головы опасны вертикальные вибрации от 20- 30 Гц, горизонтальные от 1.5-2 Гц, для глаз от 60 до 90 Гц. А для всего тела от 4-6 Гц. Для грудной клетки брюшной полости 3-3.5 Гц.

Для борьбы с вибрацией:

Снижение вибрации в самих машинах (замена крючковых механизмов на кривошипные, гидравлику использовать для передачи давления)

Вибродемфирование (путем трансфотрации механической энергии в тепловую, покрывают резиной, пробкой)

Динамическое гашение вибрации (жидкость)

Используется виброизоляция (платформа станка ставится на пружины).

48-50 Освещение.

Естественное и искусственное освещение.

Для характеристики используется ряд светотехнических величин

-сила света I=Φ/Ω

Характеризует свечение источника видимого излучения в определенном направлении (Канделла, кд)

-световой поток Ф – это мощность лучистой энергии, которая оценивается по производимому ею зрительному ощущению (Люмен, лм).

Используют монохроматический свет при ламбда=555нм, 683лм составляет световой поток. Лампа накаливания от 7-19лм/Вт.

Ω – телесный угол измеряется в стерадианах (ср)

-освещенность (люкс) Е=Ф/S – характеризует распределение светового потока по поверхности

Световые свойства освещаемой поверъности оцениваются следущими коэффициентами

Коэф отражения отраж/падающ

Коэф пропускания – световой поток прошедший через вещество/падающий поток

Коэф поглощения – световой поток поглощенный телом, средой/падающий поток

Обобщенный закон освещенности:

Если освещаемая поверхность находится на раст r от источника I и наклонена под углом θ, то освеенность этой поверхности определяется Е=(I/r2)cos(θ), r в метрах.

Виды освещения.

Где работает персонал освещение должно быть естественным.

Виды освещения:

Боковое освещение, верхнее освещение, комбинированное освещение.

Искусственное освещение в производственных предприятиях реализуется с использованием ламп накаливания и различных газоразрядных ламп, может быть как постоянным так и временным.

Лампы накаливания низкий КПД, малый ресурс работы.

Галогенные лампы накаливания – наряду с лампой накаливания добавляется небольшое количество йода (металл+галоген). Препятствует эмиссии с нити металла и немного меняет цвет. Срок службы 3тыс часов, чуть выше чем лампы накаливания, но светоотдача в 2 раза увелич 30лм/Вт.

Газоразрядные лампы излучают свет в резиультате газового разряда в атмосфере инеттного газа и паров металлов(чаще ртути). Люминисценция. Бывают низкого и высокого давления. Низкого – люминисцентные лампы, в зависимости от люминофора обеспечивают различную цветность и делятся на:

ЛБ(белого света)

ЛД(дневного света)

ЛБС(белого света с улучшенной светопередачей)

ЛЕ(естеств)

ЛТБ(теплого белого света)

ЛХБ (холодного белого света)

Выше светоотдача.

Высокого давления лампы. Обозначают ДГЛ (дуговая газоразрядная лампа)

ДРИ(дуговая ртутная йодная)

ДКСТ(ксеноновая)

Преимущество светоотдача 40-110 лм/Вт, люминесцентные до 75 лм/Вт, ртутные до 60, металлогалогеновые до 100лм/Вт, увеличивается срок службы 8-12тыс часов.

Недост

-пульсация светового потока (слепящее действие),

-шум дросселей,

-длительный период разгорания

Светильники. По светораспределению светильники подразделяются на светильники прямого, рассеянного и отраженного света.

Нормирование освещения производят в соответствии со СНиПом 23.05-95 Естественное и искусственное освещение. Коэф естественной освещенности (КЕО): e=(Евнутри/Енар)*100 (обычно не более 5%).

51-52 Электробезопасность. Виды электрических травм. Факторы, влияющие на исход воздействия эл тока на человека.

Термическое воздействие (ожоги, металлизация в виде пятен на теле человека)

Электролитическое воздействие тока (разложение электролита - крови)

Биологическое воздействие (спазмы, судороги, фибрилляции сердца – беспорядочное сокращение мышц сердца)

Виды поражения

В местах контакта электро проводов с телом человека воздействие эл тока проявляется в местном повреждении тканей, за счет возникновения эл дуги.

Различают следущие эл травмы:

- ожоги обусловлены прохождением тока через токоведущую часть тела, где происходит преобразование эл энергии в тепловую

- электрические знаки наиболее распространенный вид травматизма, возникающий при контактном способе соприкосновения с проводящими поверхностями или возникает дуга

Различают 4 вида ожогов:

1покраснение кожи

2образование пузырей

3омертвление всей толщи кожи на данном участке

4обуглевание тканей

Токовые ожоги возникают при напряжении не выше 1-2 кВ и являются в большинстве своем 1-2 степени

Дуговые ожоги возниают при более высоких напряжениях когда в месте соприкосновения образуется дуга с температурой до 3,5 тыс градусов приводят к 3-4 степеням ожогов

Электрические знаки – четко очерченные знаки серого или бледно желтого цвета на поверхности тела человека, могут быть в виде порезов. (металлизация – оседает на поверхности раскаленные пары металла)

Могут возникнуть механические травмы, возникающие при резких судорожных сокращениях мышц при воздействии током. Может произойти разрыв кожи, разрыв кровеносных сосудов, нервных тканей.

Электрический удар – возбуждение живых тканей организма под воздействием проходящего через них тока.

вида электрич ударов:

1Судорожное сокращение без потери сознания

2С потерей сознания но с соранением рима сердца и дыхания

3нарушается сердечная деятельность

4клин смерть отсутсвие дыхания и кровообращения Факторы влияющие на исход поражения эл током:

1величина силы тока и напряжения

Сила тока, мА	Переменный, 50Гц	Постоянный
1, пороговоощутимый	не ощущ	не ощущ
1-8	легкое дрожание рук, белевые ощущения	легкое раздражение
8-15	трудно отделиться от электрода	ощущается тепло
15-20	паралич рук	сокращение мышц рук
100	паралич дыхания фибрилляция сердца	паралич дыхания

2время прохождения тока через организм

3путь (петля) прохождения тока через тело человека. Наиболее опасно через сердечную мышцу и органы дыхания.

Наиболее опасно когда ток проходит путь правая рука – правая нога.

(рука-рука 3,4% энергии через сердце, правая рука-правая нога 6,7%)

Акупунктурные точки, в которых действие тока на организм усиливается: подмышечная область, паховая область, боковая поверхность грудной клетки.

53-58

Типы электрических сетей.

Согласно ПУЭ Электроустановки в отношении электробезопастности подразделяются

электроустановки выше 1 кВ в сетях с эффективно заземленной нейтралью (с большими токами замыкания на землю)

выше 1 кВ в сетях с изолированной нейтралью (с малыми токами замыкания на землю)

до 1кВ с глухозаземленной нйтралью

до 1 кВ с изолированной нейтралью

Применительно к сетям переменного тока, когда человек хватается 2-х проводов называют двухфазным прикосновением, когда 1-го – однофазным.

С опротивление человека R_h=1000 Ом.

Ток проходящий через человека J_h=(U_ф* /R_h

U_л= U_ф*

Например, при U_л=380В получаем ток проходящий через человека J_h=0,38А, что в несколько раз превышает фибрилляционный ток.

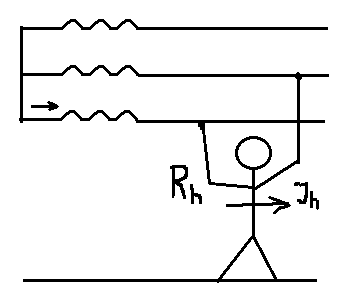

Схема двухфазного прикосновения.

С ила тока не зависит от режима нейтрали. Является наиболее опасным, так как человек оказывается под линейным напряжением, которое примерно в корень из трех больше фазного.

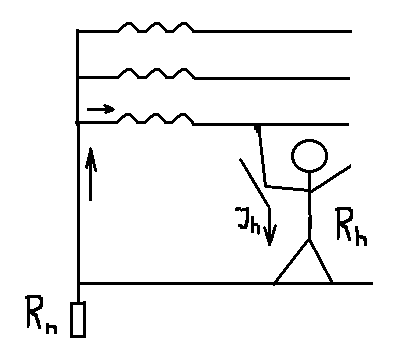

О днофазное прикосновение с заземленной нейтралью.

Г де R_n=<4 Ом Схема прохождения тока через тело человека в при однофазном прикосновении в сети с изолированной нейтралью. В этих сетях условие электробезопасности определяется сопротивлением изоляции и емкостью относительно земли.

Для каждого подключения может быть рассчитан ток проходящий через тело человека.

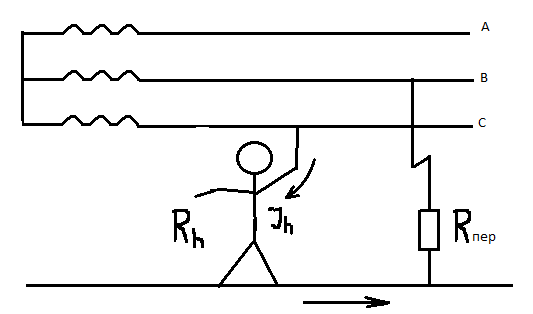

Схема прохождения тока при однофазном прикосновении в сети с изолированной нейтралью при замыкании на землю одной из фаз (аварийный случай).

J _h=U_л/(R_h+ ), где i это сопротивления изоляции, перепада и т.д.

Напряжение прикосновения - это напряжение между двумя точками цепи тока, которых одновременно касается человек (ГОСТ 12. 1. 009-76).

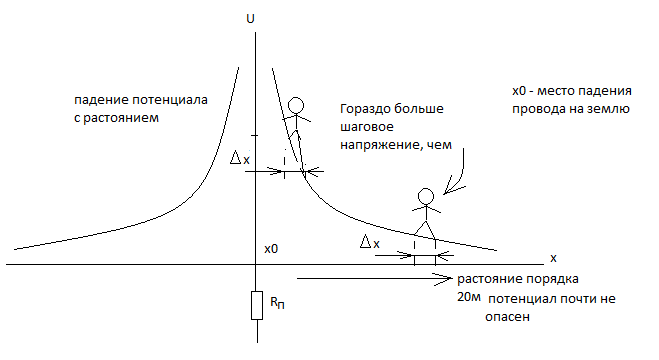

Шаговое напряжение.

Напряжение шага зависит от потенциала замыкания и удельного сопротивления грунта, а также расстояния от заземлителя и величины шага.

Классификация помещений по опасности поражения электрическим током.

Согласно ПУЭ установлено 3 категории помещений:

Категория помещения	Характеристика помещения
I без повыш опасности	При отсутствии в помещении условий создающих повышенную или особоопасную характеристику помещения
II с повышенной опасностью	Наличие одного из признаков: сырость (относительная влажность, котрая длительно превышает 75%), токопроводящая пыль (металлич, угольная и др.), токопроводящие полы (металлич., земляные, железобетонные, кирпичные и т.п.), высокая температура помещения, которая длительно превышает 35 градусов, возможность человека одновременно прикоснуться соединенных землей металлоконструкций и корпусом электрооборудования.
III особоопасные помещения	Наличие одного из признаков: сырость близка к 100%, химическая активность среды (наличие агрессивных паров, газов, жидкостей, которые способны разрушать изоляцию и токоведущие части), одновременно 2-х и более условий повышенной опасности.

Методы и средства обеспечения электробезопасности.

Средства:

1 общетехнические

2 специальные

3 средства индивидуальной защиты

Среди электротехнических средств выделяются:

1 рабочая изоляция,

2 двойная изоляия,

3 недоступность токоведущих частей, которая обеспечивается созданием кожухов, электрические шкафы,

4 различные блокировки безопасности,

0. использование малого напряжения,

6 меры оринтации (с использованием различных маркировок, надписей предупредительных знаков)

Среди специальных мер:

Защитное заземление - это преднамеренное электрическое соеди­нение с землей нетоковедущих частей оборудования, которые могут оказаться под напряжением. Назначение защитного заземления состоит в устранении опасности поражения электрическим током при появлении случайного напря­жения на деталях электрооборудования в момент замыкания на корпус токове­дущих частей. Защитное заземление снижает напряжение прикосновения и ша­га до безопасных значений, что обеспечивается меньшим значением электри­ческого сопротивления.

Защитное зануление применяется в 3-фазных 4-проводных сетях с заземленной нейтралью. Оно заключается в преднамеренном электрическом со­единении нетоковедущих частей оборудования, которые могут оказаться под напряжением с нулевым проводом. При этом в случае пробоя на корпус, т.е. замыкании между фазным и нулевым проводом протекающие большие токи выводят из строя плавкие предохранители или вызывают срабатывание автома­тов, отключающих электроустановку

- защитное отключение.

Средства индивидуальной защиты:

- изоляция, которая длительно выдерживает высокое напряжение электроустановок и позволяет прикасаться к токоведущим частям, находящимся под напряжением.

Дополнительные – те средства которые дополняют, существующие основные. Использ для предупреждения прикосновения человека от напряжения шага, применяются одновременно с основными.

До 1000В используются основные средства такие: изолирущие штанги, электро измерительные клещи, указатели напряжения, диэлектрические перчатки и монтажно слесарный инструмент с изолирующими ручками. Свыше 1000В : изолирующие штанги, электроизмерительные клещи, изолирующие устройства позволяющие работать с напряж свыше 1000 В, которые создают безопасные условия труда даже с этими высоковольтными источниками.

Среди дополнительных средств до 1000В: диэлектрические галоши, диэл коврики, переносные устройства заземления, различные изолирующие подставки либо накладки. К дополнительным также относятся оградительные устройства, плакаты, знаки. Дополнительные свыше 1000В: диэл перчатки, галоши, коврики, индивидуальные изолир пакеты, диэлектрические колпаки и теже что и до 1000В.

Первая помощь при поражении электрическим током.

2 этапа:

1 освобождение пострадавшего от дествия электрического тока.

2 оказание первой доврачебной помощи.

1 В случае если мы не можем быстро отключить электроустановку, должны использовать сухие штанги,

2 Уложить на ровную твердую поверхность, проверить наличие дыхания, пульса, выяснить состояние зрачка (расширенный зрачок – резкое ухудшение кровообращения). Необходимо делать непрямой массаж сердца.

59-60 ЭМП

Особый вид материи. Всякая электрическая частица окружена этим полем. ЭМП существует в виде фотонов или ЭМ волн, распространяется со скоростью света.

ЭМП характеризуется напряженностью электрического поля Е (В/м) и магнитного Н (А/м) определяют силовые характеристики. Частота промышленная 50Гц, а длина волны промышленная 6000км. Для УКВ, где f =3*10⁸Гц то λ=1м.

В ЭМВ существует 3 зоны, которые различают по расстоянию от источника:

0. Зона индукции имеет радиус R=<λ/2π

1. Зона интерференции (промежуточная зона) λ/2π <=R<= λ*2π. Оба поля присутствуют

2. Дальняя зона R<= λ*2π На человека действует только энергетическая составляющая а E и Н перпендикулярны. В вакууме Е=377Н.

При промышленной частоте зоны составляют несколько десятков километров.

Степень воздействия зависит от частоты, напряженностей ЭМП, а также интенсивности потока энергии, и индивидуальных особенностей организма. Длительное воздействие ухудшает состояние нервной системы и сердечнососудистой системы, в виде утомления болях в области сердца, измен пульс, изменяются нестоикие изменения в составе крови. Пи высокочаст полях в крови ионные токи, может наблюдаться нагрев тканей.

Нормирование ЭМП промышленной частоты и статических полей.

Допустимые уровни ЭМП и требования к ним изложены в СанПине 2.2.4.119-03 «ЭМП в производственных условиях». ГОСТ 12.1.002-84 также действует. Устанавливается допустимая напряженность поля на рабочих местах по формуле

E=60/

Е допустимая напряж (кВ/м), t – продолжительность действия ЭМ воздействия (ч)

В этом же стандарте определено предельное воздействие, при которой допускается работа в течение 1 часа (Е=60кВ/м)

Обычно используют: τ=(Е_ПДУ/Е_фак)²

В течение смены разрешается работать при Е=20кВ/м

Для электрического поля пром частоты допускается пребывание персонала без спец средств защиты в течение всего рабочего дня при напряж 5кВ/м. Если выше, но ниже 20кВ/м, то время пребывания персонала определяется по формуле t=(50/Е)-2. Е- напряженность в контролируемой точке.

При напряженности 20-25кВ/м время пребывания не должно превышать 10 мин.

В жилых кварталах напряженность не должна превышать 1кВ/м, а внутри зданий 0,5кВ/м.

Методы и средства защиты от ЭМП.

1. Защита временем (ограничение пребывания в ЭМП)

2. Защита растоянием (если нет возможности применять другие методы, т.к. с увеличением расстояния поле убывает резко)

3. Уменьшение мощности излучения, экранирование источников излучения

4. Рациональное размещение оборудования.

Чтобы защитить персонал от вредного воздействия ЭМ излучения компьютеров чаще используют рациональное размещение компьютеров в помещениях. (от монитора на 1 метр излучение распространяется. Расстояние между компьютерами 1,5-2 метра) Это для старых мониторах.

УФ от монитора допускается 5Вт/м

Рентген от монитора до 12-13мкрентген/ч

Мощность излучения передатчиков (сотовые телефоны) :

450-470 МГц (0,2-2Вт)

880-960 МГц (0,01-0,1Вт)

1710-1780 Мгц (0,01-0,0125Вт)
