Размеры радиусов. Использование нового стиля
Размеры радиусов и диаметров R10 и R15 наносят с использованием функции Radius (Радиус). Нам нужно, чтобы размерный текст располагался на горизонтальной полке. Для этого следует сделать изменения в настройках параметров размерного стиля и сохранить их в виде нового стиля на основе текущего размерного стиля.
Для настройки параметров и создания размерного стиля на основе существующего стиля GOST (ГОСТ) выполняем следующие действия
→ После задания имени нового стиля, например GOST_HOR (ГОСТ_ГОР), выполняем следующие настройки в ДО New Dimension Style (Новый размерный стиль):
→ на вкладке Text (Текст), рис. 36, в области Text Alignment (Ориентация текста) нажимаем на кнопку ISO Standard (Согласно ISO) для расположения размерного текста на горизонтальной полке.
→на вкладке Fit (Размещение), рис. 37, в области Fit Options (Опции размещения) с помощью кнопки выбора Text (Текст) устанавливаем режим для расположения снаружи только размерного текста, а расположение стрелок остается внутри размерной линии.
→щелчком на кнопке ОК возвращаются в ДО Dimension Style Manager (Диспетчер размерных стилей).
В списке Styles: (Стили:) появляется имя нового стиля: GOST_HOR (ГОСТ_ГОР).
→Щелчком на кнопке Close (Закрыть) завершаем создание размерного стиля.
Устанавливают новый стиль текущим. → Для нанесения размера R105 выполняем →нажимаем кнопку Radius (Радиус) на панели «размеры» → на запрос в командной строке Select arc or circle: (Выберите дугу или круг:) → щелкаем курсором мыши на верхней дугообразной осевой линии. → В командной строке выдается сообщение Dimension text =105 (Размерный текст = 105) → на запрос в командной строке Specify dimension line location or [Mtext/Text/Angle]: (Положение размерной линии или [Мтекст /Текст /Угол]:) →перемещаем курсор вправо за пределы контура, за курсором в режиме слежения тянутся размерная линия и автоматически вычисленный размерный текст будущего размера, располагаем курсор на расстоянии не менее 10 мм от контура изображения. Положение будущей размерной линии задают так, чтобы она не пересекала линию контура и размерную линию вертикального размера 50. → Щелчком мыши вводим эту точку и завершаем нанесение размера.
В соответствии с настройками параметров стиля размерный текст R105 расположится на горизонтальной полке, а размерная стрелка расположится внутри размера. По аналогии наносятся размеры R120 и R15 (см. рис.41).

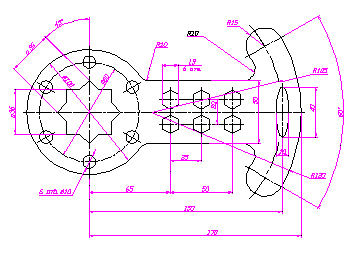

Рис. 41.Первый чертёж.
Интересные вещи. Размеры диаметров. Переопределение стиля. Размеры с дополнительным текстом.
Размеры диаметров 80, 100 и 10 наносят с использованием функции Diameter (Диаметр). Задаем текущий размерный стиль GOST.
Для нанесения размера 80 выполняем следующие шаги: → нажимаем кнопку Diameter (Диаметр) на панели «Dimension» (Размеры), рис. 39 → на запрос в командной строке Select arc or circle: (Выберите дугу или круг:) щелкаем курсором на штрих-пунктирной окружности, являющейся линией центров окружностей с диаметрами 10 мм. В командной строке выдается сообщение Dimension text = 80 (Размерный текст = 80) → на запрос в командной строке Specify dimension line location or [Mtext/Text/Angle]: (Положение размерной линии или [Мтекст /Текст /Угол]:) перемещаем курсор, за которым в режиме слежения тянутся размерная линия и автоматически вычисленный размерный текст будущего размера. Располагаем курсор так, чтобы размерный текст не пересекался ни с какими линиями на чертеже (см. рис. 41). Щелчком мыши вводим эту точку и завершаем нанесение размера.
Аналогично наносим размер диаметра 100.
Для размера диаметра 10 меняем размерный стиль. Размерный текст расположен на горизонтальной полке, поэтому для нанесения размера используется размерный стиль GOST_HOR (ГОСТ_ГОР). Однако размерные стрелки расположены снаружи, поэтому следует создать переопределение этого размерного стиля. Для создания этого переопределения в ДО Override Current Stile (Переопределение текущего стиля) на вкладке Fit (Размещение), рис. 37, в области Fit Options (Опции размещения) с помощью кнопки выбора Both text and arrows (Текст и стрелки) снова устанавливаем режим для расположения размерного текста и стрелок с одной стороны относительно выносных линий. Создание переопределения отмечается появлением в списке стилей ветви style overrides < переопределения >.
Размер содержит дополнительный текст 6 отв., который вводят вручную, используя режимы Mtext (Мтекст) или Text (Текст) в функции Diameter (Диаметр). После ввода функции и выбора нижней окружности диаметром 10 мм выполняют следующие действия: → на запрос в командной строке Specify dimension line location or [Mtext/...]: (Положение размерной линии или [Мтекст/...]:) из КтМ области построений выбираем функцию Mtext (Мтекст). → Функция MText (МТекст) открываем ПИ Text Formatting (Форматирование текста) и окно Редактирования текста. В окне Редактирования текста в угловых скобках скрыт размерный текст НПО, автоматически вычисленный системой (его не трогаем) → щелчком в окне ввода текста слева от угловых скобок устанавливаем текстовый курсор (по умолчанию он находится в этой позиции), включаем русскую раскладку клавиатуры и вводим текст 6 отв. →щелчком на кнопке ОК завершаем ввод текста.
