Технические данные
1. Диапазон измерения и общий номинальный коэффициент ослабления применяемых двух насадок приведены в табл. 4.1.
Таблица 4.1
Технические характеристики люксметра
Диапазоны измерений, лк |
Условное обозначение одновременно применяемых двух насадок на фотоэлементе |
Общий номинальный коэффициент ослабления |
0-25 0-100 |
Без насадок открытым фотоэлементом |
1 |
0-500 |
КР |
100 |
Примечание. КР – условные обозначения совместно применяемой насадки для создания общего номинального коэффициента ослабления 100 соответственно.
2. Пределы допускаемой погрешности люксметра в основном диапазоне измерений 0-25 (без насадок) соответствуют i = 10 % от значения измеряемой освещенности.
3. Увеличение допускаемой погрешности при переходе с основного диапазона на неосновные диапазоны посредством установления соответствующих насадок не превышает 5 % от значения измеряемой освещенности.
4. Время успокоения подвижной части измерителя люксметра не превышает 4 с.
5. Допускаемые изменения показаний люксметра, вызванные отклонением температуры окружающего воздуха от 20°C до любой температуры в диапазоне от -10°С до + 35°С, не превышают i=1% от измеряемой величины на каждый 1°С.
Принципиальная электрическая схема люксметра приведена на рис. 4.3. На передней панели измерителя имеются кнопки переключателя и табличка со схемой, связывающей действия кнопок и используемых насадок с диапазоном измерений, приведенных в табл. 4.1. Селеновый фотоэлемент находится в пластмассовом корпусе и присоединяется к измерителю шнуром с розеткой, обеспечивающей правильную полярность соединения. Длина шнура – 1,5 м. Светочувствительная поверхность фотоэлемента составляет 30 см2.

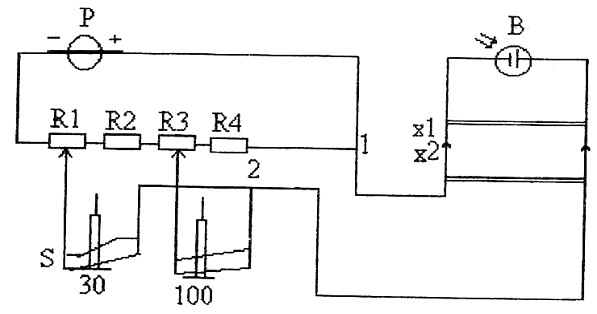

Рис. 3. Электрическая схема люксметра Ю-16:
R1-R4 – резисторы; x1 – розетка; x2 – вилка; В – фотоэлемент Ф 55С; S – переключатель модульный; Р – прибор М 2027-5

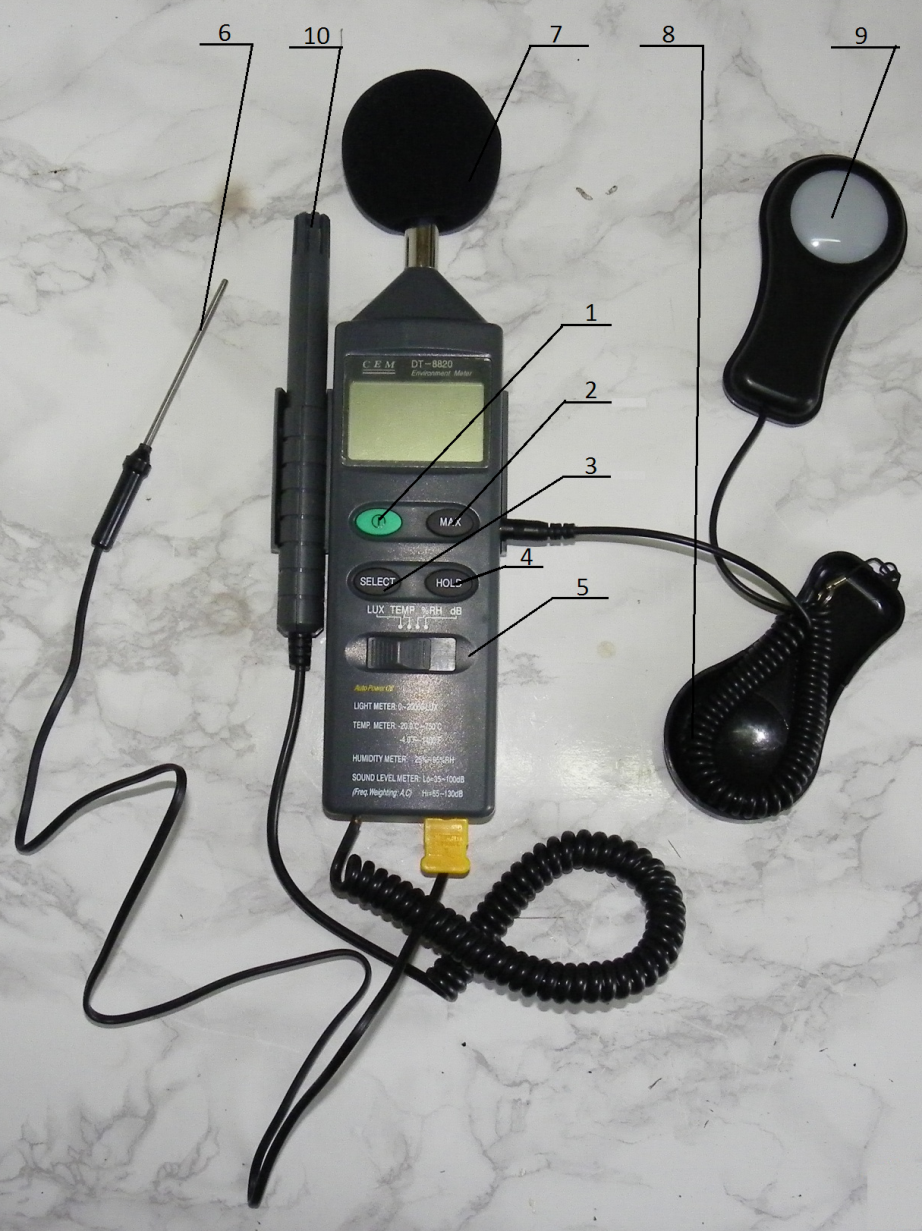

Рис. 4. Универсальный измерительный прибор модели DT 88-20
К рисунку 1.5
Кнопка питания
Кнопка выбора режима измерения параметров
Кнопка выбора шкалы порядка измерений
Кнопка
Кнопка выбора параметров измерений (Lux- освещенности Temp- температуры %Rн- , влажности, dB- уровень шума)
Датчик температуры
Микрофон
Кремниевый фотодиод с фильтром
Футляр датчика фотодиода
Датчик влажности
Порядок выполнения работы
Задание. Определить коэффициент естественной освещенности по экспериментальным данным.
1. Ознакомиться с устройством люксметра. Подключить фотоэлемент люксметра к измерителю, соблюдая полярность.
Для подготовки к измерению установите измеритель люксметра в горизонтальное положение. Проверьте, находится ли стрелка прибора на нулевом делении шкалы, для чего фотоэлемент отсоедините от измерителя люксметра.
В случае необходимости с помощью корректора установите стрелку прибора на нулевое деление шкалы. Порядок отсчета значения измеряемой освещенности следующий:
Для получения правильных показаний люксметра оберегайте селеновый фотоэлемент от излишней освещенности, не соответствующей выбранным насадкам. Поэтому если величина измеряемой освещенности неизвестна, начинайте измерения с установки на фотоэлемент насадок КТ.
2. Произвести измерения освещенности на 3–5 рабочих местах в помещении лаборатории, находящихся на разных расстояниях от окна. При измерениях фотоэлемент держать параллельно полу на уровне рабочей поверхности.
3. Замерить наружную освещенность горизонтальной плоскости, освещаемой всей небесной полусферой.
4. По формуле (4.1) найти значение КЕО для каждого рабочего места.
5. Результаты измерения и расчетов занести в таблицу.
6. В зависимости от величины КЕО по СНиП 23-05-95 определить вид и разряд зрительной работы, которую можно выполнять на рабочем месте (см. прил. 1, 2).
7. Произвести аналогичные измерения, используя универсальный измерительный прибор DT 88- 20. Для этого открыть футляр датчика фотодиода. Датчик поместить на поверхность рабочего места. Кнопкой 1 включить прибор. Кнопку 5 установить в положение «Lux». Кнопкой 2 зафиксировать режим «max hold» и произвести измерения
