Описание приборов для измерения параметров метеорологических условий
Температура воздушной среды измеряется с помощью ртутных или спиртовых термометров, а также с помощью термографов, обеспечивающих непрерывную запись температуры на ленте за определенный период времени.
Если в помещении имеются тепловые излучения, то используется парный термометр (рис. 1.1), в котором один из термометров зачернен. При этом значение истинной температуры
,
где Тс и Тч – показания светлого и черного термометров соответственно; КТ – постоянная парного термометра (берется из паспорта прибора).
Температуру воздушной среды можно измерить также с помощью психрометров и термометров.
Влажность воздуха – абсолютная и относительная – определяется с помощью психрометров. Психрометр состоит из сухого и влажного термометров. Резервуар влажного термометра покрыт тканью, которая опущена в мензурку с водой. Испаряясь, вода охлаждает влажный термометр, поэтому его показания всегда ниже показаний сухого. Относительная влажность воздуха определяется по психрометрической таблице, основываясь на показаниях сухого и влажного термометров (табл. 1.2).
Таблица 1.2
Психрометрическая таблица к психрометру с вентилятором для определения относительной влажности воздуха, движущегося в приборе со скоростью 2,5 м/с и выше
-
Психрометрическая
разность
Влажность, %, при температуре сухого термометра, Со
10
12
14
16
18
20
22
24
26
28
30
1
2
3
4
5
6
7
8
9
10
11
12
0,5
94
95
95
96
96
96
96
96
96
96
96
1
88
89
90
91
91
91
91
92
92
93
93
1,5
82
84
85
86
87
87
87
88
88
88
88
2
76
78
80
81
81
82
82
83
83
85
86
2,5
71
73
75
77
78
79
79
80
80
91
82
3
65
68
70
72
73
74
74
76
77
78
79
3,5
60
63
65
67
67
70
71
72
73
74
75
4
54
57
60
62
64
66
68
69
70
71
72
4,5
49
52
55
57
59
62
63
65
66
67
68
5
44
48
51
54
56
58
60
62
64
65
66
5,5
39
43
47
49
51
53
57
58
60
61
63
6
34
38
42
46
48
51
54
56
58
59
61
6,5
29
33
38
41
44
47
50
52
54
55
57
7
24
28
34
38
41
44
46
48
51
53
55
7,5
19
24
30
33
36
39
43
45
48
51
53
8
15
20
25
30
34
36
40
43
45
47
50
8,5
9
15
22
26
30
32
36
39
42
44
46
9
-
11
18
23
27
30
34
37
40
42
44
9,5
-
-
13
19
23
26
30
33
36
30
41
10
-
-
10
16
20
24
28
31
34
37
40
Психрометры бывают стационарными, типа Августа (рис. 1.2), и переносными, типа Ассмана (рис. 1.3). Психрометр Ассмана является более совершенным и точным прибором по сравнению с психрометром Августа. Принцип его устройства тот же, но термометры заключены в металлическую оправу, шарики термометра находятся в двойных металлических гильзах, а в головке прибора помещается вентилятор с постоянной скоростью 4 м/с. Для непрерывной записи относительной влажности воздуха используется прибор – гигрограф М-21.
|
|
|
Рис. 1.3. Гигрометр |

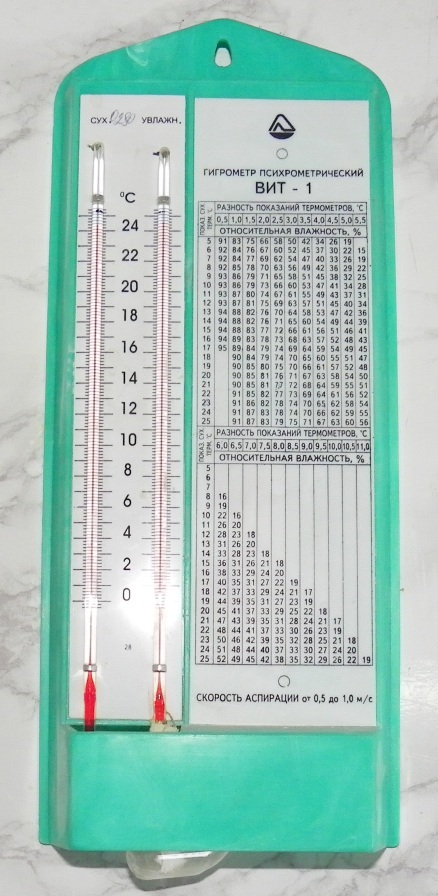

Рис. 1.4. Гигрометр психометрический ВИТ- 1 |

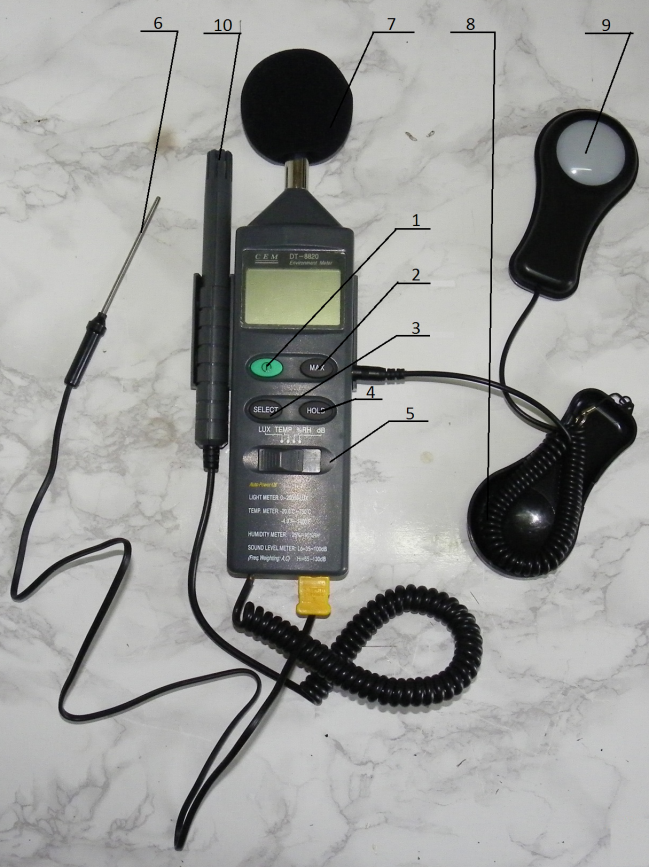

Рис. 1.5 Универсальный измерительный прибор модели DT 88-20 |
К рисунку 1.5
Кнопка питания
Кнопка выбора режима измерения параметров
Кнопка выбора шкалы порядка измерений
Кнопка
Кнопка выбора параметров измерений (Lux- освещенности Temp- температуры %Rн- , влажности, dB- уровень шума)
Датчик температуры
Микрофон
Кремниевый фотодиод с фильтром
Футляр датчика фотодиода
Датчик влажности
Абсолютная влажность воздуха – это упругость водяных паров в момент исследования, выраженная в Па (мм рт. ст.), или массовое количество водяных паров (в граммах), находящихся в 1 м3.
При работе с психрометром без вентилятора абсолютная влажность
,
где А – абсолютная влажность воздуха; Fвл – максимальная влажность воздуха при температуре влажного термометра (табл. 1.3), г/м; а – психрометрический коэффициент, зависящий от скорости движения воздуха (табл. 1.4); Tсух, Tвл – показания температуры соответственно сухого и влажного термометров, Со; В – барометрическое давление, Па (мм рт. ст.).
Зная абсолютную влажность, можно найти относительную влажность:
,
где – относительная влажность, %; Fсух – максимальная влажность при температуре сухого термометра, г/м3 (см. табл. 1.2).
При использовании термометра с вентилятором значение абсолютной влажности
,
где 0,5 – постоянный психрометрический коэффициент; 755 – среднее барометрическое давление, Па (мм рт. ст.).
Таблица 1.3
