1.9.2. Реализация плазово-шаблонного метода.

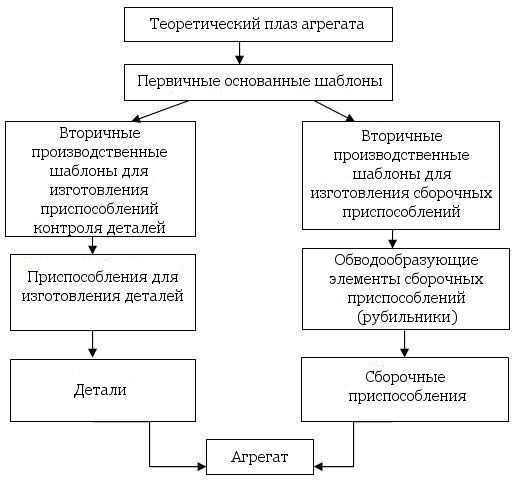

Принципиальная схема увязки форм и размеров агрегатов при использовании плазово-шаблонного метода увязки. (Рис.1.25)

Рис.1.25

Теоретический плаз - это точный чертеж агрегата в натуральную величину, на котором вычерчиваются конструкторские базы агрегата, контуры его сечений. Он вычерчивается тушью на специальных столах, покрытых дюралюминиевыми листами, покрашенных светлой матовой краской.

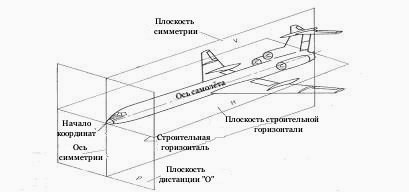

Рис 1.26. Расположение основных координатных осей и плоскостей самолета

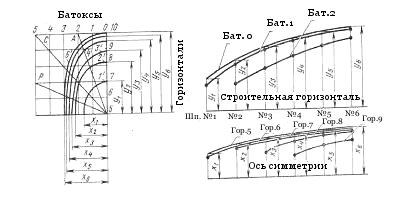

Рис 1.27. Построение теоретического плаза агрегата методами батоксов и горизонталей: а – плаз совмещенных сечений;

б – боковая проекция;

в – плановая проекция;

0-5 – батоксы;

5-10 – горизонтали;

1-6 – шпангоуты.

1.9.3. Основные шаблоны и конструкторские плазы.

Основные шаблоны:

• шаблон контрольно-контурный ШКК;

• отпечаток контрольный ОК;

• конструктивный плаз.

ШКК изготовляют на плоские узлы типа нервюр, лонжеронов, шпангоутов.

ШКК предназначены для:

• конструктивной и симметричной увязки деталей, расположенных в плоскости данного узла;

• изготовления и увязки узлового комплекта шаблонов, необходимых для изготовления деталей, входящих в данный узел;

• изготовления и увязки шаблонов, изобретенных для изготовления приспособлений.

Конструкторская и геометрическая увязки выпускаются путем вычерчивания в натуральную величину всех деталей, находящихся в данной плоскости данного узла.

ШКК изготавливается по таблице координат, теоретическому плазу и чертежам узлов или агрегатов. Эти шаблоны окрашиваются в красный цвет и хранятся в плазовом цехе.

Конструктивный плаз КП - полностью совпадает с теоретическим, выполненный на прозрачном материале (пластике).

Отпечаток контрольный ОК - изготавливается также как и КП, но на листовой стали и при помощи фотокопирования.

Производственный шаблон - предназначен для изготовления приспособления, оснастки, деталей, изготавливается по ШКК, КП или ОК из алюминиевых сплавов.

Шаблоны окрашены в черный цвет и находятся в производственных цехах.

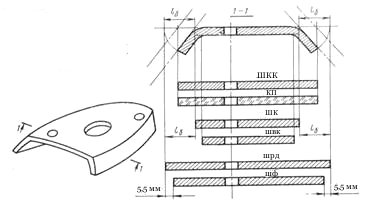

Рис.1.28. Схема увязки комплекта шаблонов, необходимых для изготовления детали типа носок нервюры(L₆-размер разогнутого борта)

Таблица 1.6

Краткая характеристика некоторых производственных шаблонов

Сокращенное обозначение шаблона	Название шаблона	Назначение шаблона
ШК	Шаблон контура	Изготовление и увязка шаблонов ШКК, ШРД, ШОК, ШВК и др приспособлений для контроля деталей
ШРД	Шаблон развертки деталей	Изготовление шаблонов ШФ и ШГР, вырубных и вырезных штампов
ШВК	Шаблон внутреннего контура	Изготовление форм блоков и пуансоноы и оправок для формовки, гибки и выколотки
ШОК	Шаблон обрезки и кондуктор для сверления	Обрезка, сверление и контроль формы сложных листовых и профельных деталей
ШКС	Шаблон контура сечения	Изготовление оправок для обтяжки и штамповки гипсомодели
ШМФ	Шаблон монтажно-фиксирующий	Для изготовления эелементов и монтажа сборочных приспособлений
