3. Установка прибора в рабочее положение

Перед измерением углов теодолит устанавливают в рабочее положение. Установка теодолита в рабочее положение складывается следующих действий:

а) центрирование теодолита, заключающееся в установке центра лимба над вершиной изменяемого угла с помощью отвеса;

б) приведение плоскости лимба в горизонтальное положение с помощью уровня при алидаде горизонтального круга и подъемных винтов:

в) установка трубы по глазу и по предмету.

Установка по глазу производится вращением диоптрийного кольца до наилучшей видимости сетки нитей. При этом трубу наводят на светлый фон.

Установка трубы по предмету производится винтом кремальеры, вращая который добиваются четкого изображения предмета.

4. Измерение горизонтального угла

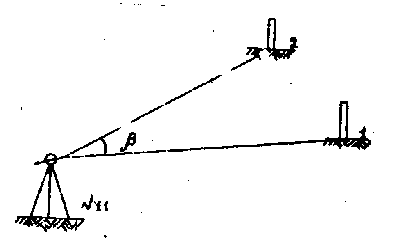

Измерение горизонтального угла выполняется способом приемов. При закрепленном лимбе, вращением алидады, наводят зрительную трубу на правую точку 1 (рис. 10). Зажимают закрепительные винты алидады и трубы: окончательное наведение на цель выполняют с помощью наводящих винтов. Наведение производится на основании вехи.

Рис.10

После этого производят отсчет по горизонтальному кругу и записывают его в журнал (табл.2).

Открепив алидаду, наводят зрительную трубу на левую точку 2 и также производят отсчет, записывая его в журнал. Значение угла равно разности отсчетов на правую и левую точки. Если отсчет на правую точку окажется меньше отсчета на левую точку, то к нему прибавляют 360°. Таким образом, получают значение угла первого полуприема.

Далее переводят трубу через зенит и смещают лимб примерно на 1° - 2°, для чего делают 2-3 оборота наводящим винтом лимба, и аналогично выполняют измерение угла вторым полуприемом, записывая отсчеты в журнал (табл. 2).

Таблица 2

Страница журнала измерения горизонтальных углов

№ точек состояния	№ визируемых предметов	Отсчеты по горизонт.кругу		Угол		Среднее из углов
		°	'	°	'	°	'
11	1 2 1 2	192 174 14 356	43 34 11.5 01.5	18 18	09 10	18	09.5

Если расхождение значений угла в полуприемах более двойной точности отсчитывания, запись в журнале зачеркивается, отсчет на лимбе сбивается и измерения повторяются.

За окончательное значение угла берут среднее арифметическое, полученное из двух полуприемов. Окончательное значение округляется до 0,1'.
