Автоматы:
1 Генераторы
2×МСС-92-4
А3523
МСС-91-4
А3523
2 Щит питания с берега
А3523
3 Компрессор
А3113Р
4 Насос топливный
АК-50-3МГ
5 Брашпиль
А3113Р
6 Лебедка шлюпочная
АК-50-3МГ
7 Осушительный насос
АК-50-3МГ
8 Пожарный насос
А3133Р
9 Рулевая машина
А3113Р
10 Вентиляторы
АК-50-3МГ
11 Санитарный насос
АК-50-3МГ
12 Масляный насос
АК-50-3МГ
13 Насос котельный
АК-50-3МГ
14 Электрокамбуз
АК-50-3МГ
15 Освещение и сигнальные огни
А3113Р
16 Приборы управления судном
АК-50-3МГ
17 Зарядный агрегат
АК-50-3МГ
18 Радио- и электронавигационные приборы
А3113Р
Расчеты заносим в таблицу.
№ п/п |
Наименование потребителя |
Номинальная мощность, кВт |
Рабочий ток потребителя, А |
Номинальный ток автомата, А |
Номинальный ток расцепителя, А |
|
1 |
Генераторы 2×МСС-92-4 |
100 |
180,4 |
250 |
200 |
|
|
Генератор МСС-91-4 |
75 |
135,3 |
160 |
160 |
|
2 |
Щит питания с берега |
55,77 |
101,4 |
160 |
120 |
|
3 |
Брашпиль |
15 |
93 |
100 |
93 |
|
4 |
Компрессор |
11 |
67,8 |
100 |
67,8 |
|
5 |
Насос топливный |
3 |
22,2 |
50 |
22,2 |
|
6 |
Лебедки шлюпочные |
2,2 |
15 |
50 |
15 |
|
7 |
Насос санитарный |
2,2 |
15 |
50 |
15 |
|
8 |
Осушительный насос |
4 |
27,3 |
50 |
27,3 |
|
9 |
Пожарный насос |
18,5 |
110,1 |
200 |
110,1 |
|
10 |
Рулевая машина |
7,5 |
53,1 |
100 |
53,1 |
|
11 |
Вентиляторы |
1,5 |
9,6 |
50 |
9,6 |
|
12 |
Насос масляный |
2.2 |
15 |
50 |
15 |
|
13 |
Насосы котельный |
1,5 |
10,8 |
50 |
10,8 |
|
14 |
Электрокамбуз |
14 |
34,7 |
50 |
34,7 |
|
15 |
Освещение и сигнальные огни |
8 |
43 |
100 |
43 |
|
16 |
Приборы управления судном |
10 |
30,8 |
50 |
30,8 |
|
17 |
Зарядный агрегат |
4,6 |
14,3 |
50 |
14,3 |
|
18 |
Ридио- и электронавигационные приборы |
12 |
37 |
100 |
37 |
Вывод: правильный подбор автоматов к каждому потребителю исключает возможность выхода их из строя при коротких замыканиях цепи или в случае возникновения любой другой неисправности.
Выбор электроизмерительных приборов
№ |
Прибор |
Тип прибора |
Рабочий ток потребителя, А |
Ном. напряжение потребителя, В |
Номинальная частота, Гц |
Система прибора |
Диапазон измерения |
Способ подключения |
Класс точности |
Количество |
|
Генераторы №1 и №3 МСС-92-4 |
|||||||||||
1 |
Амперметр |
Д1500 |
180,4 |
400 |
50 |
Ферродинамч. |
0÷300А |
Через ТТ |
1.5 |
2 |
|
2 |
Вольтметр |
Д1500 |
180,4 |
400 |
50 |
Ферродинамч. |
0÷450В |
Непоср. |
1.5 |
2 |
|
3 |
Ваттметр |
Д1503 |
180,4 |
400 |
50 |
Ферродинамч. |
0÷120кВт |
Через ТТ токовая обмотка. Обмотка напряжения непоср. |
2.5 |
2 |
|
4 |
Частотомер |
Д1506 |
180,4 |
400 |
50 |
Ферродинамч. |
45÷55Гц |
Непоср. |
2.5 |
2 |
|
5 |
Фазометр |
Э1500 |
180,4 |
400 |
50 |
Электромагн. |
0,5÷1÷0,5 |
Через ТТ токовая обмотка. Обмотка напряжения непоср. |
2.5 |
2 |
|
6 |
Мегомметр |
М1503 |
180,4 |
400 |
50 |
Магнитоэлек. |
0÷5МОм |
Через доп. устройств |
2.5 |
1 |
|
Генераторы №2 МСС-91-4 |
|||||||||||
1 |
Амперметр |
Д1500 |
135,3 |
400 |
50 |
Ферродинамч. |
0÷200А |
Через ТТ |
1.5 |
2 |
|
2 |
Вольтметр |
Д1500 |
135,3 |
400 |
50 |
Ферродинамч. |
0÷450В |
Непоср. |
1.5 |
2 |
|
3 |
Ваттметр |
Д1503 |
135,3 |
400 |
50 |
Ферродинамч. |
0÷100Вт |
Через ТТ токовая обмотка. Обмотка напряжения непоср. |
2.5 |
2 |
|
4 |
Частотомер |
Д1506 |
135,3 |
400 |
50 |
Ферродинамч. |
45÷55Гц |
Непоср. |
2.5 |
2 |
|
5 |
Фазометр |
Э1500 |
135,3 |
400 |
50 |
Электромагн. |
0,5÷1÷0,5 |
Через ТТ токовая обмотка. Обмотка напряжения непоср. |
2.5 |
2 |
|
Питание с берега |
|||||||||||
7 |
Вольтметр |
Д1500 |
101,4 |
400 |
50 |
Ферродинамч. |
0÷250В |
Непоср. |
1.5 |
1 |
|
8 |
Фазоуказатель |
145 |
101,4 |
400 |
50 |
Ферродинамч. |
0-900 |
Непоср. |
- |
1 |
|

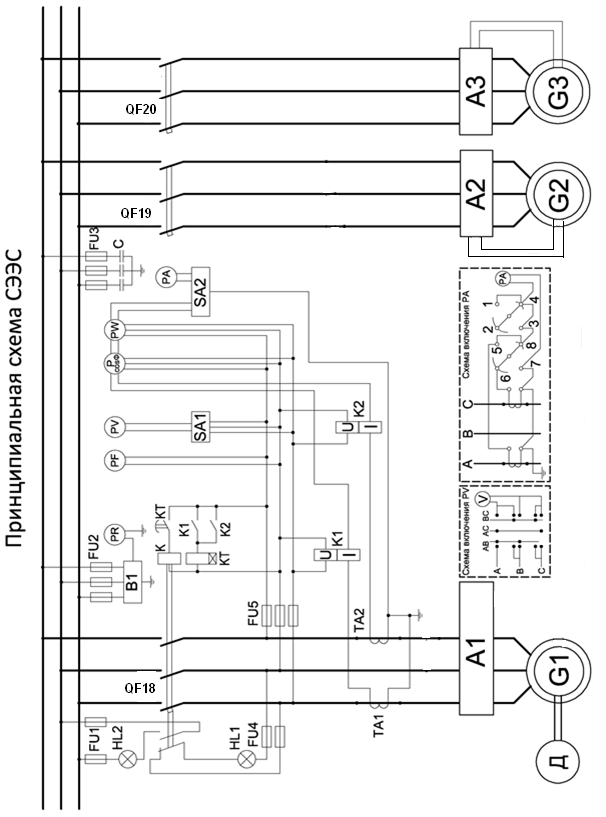

Предохранители: Пр2

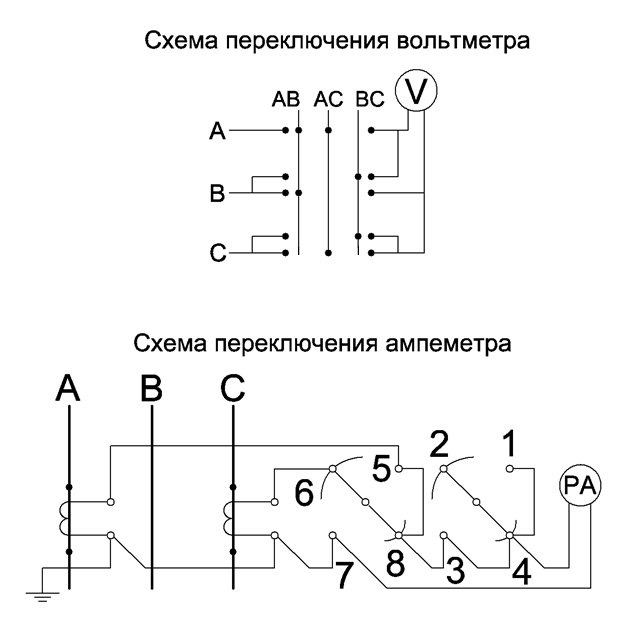

Переключатели: рА – КФ 8880; рV – УП 53/3
Т.Т. – многовитковый трансформатор тока 200/5 А
Лампы: U=220В; P=25Вт

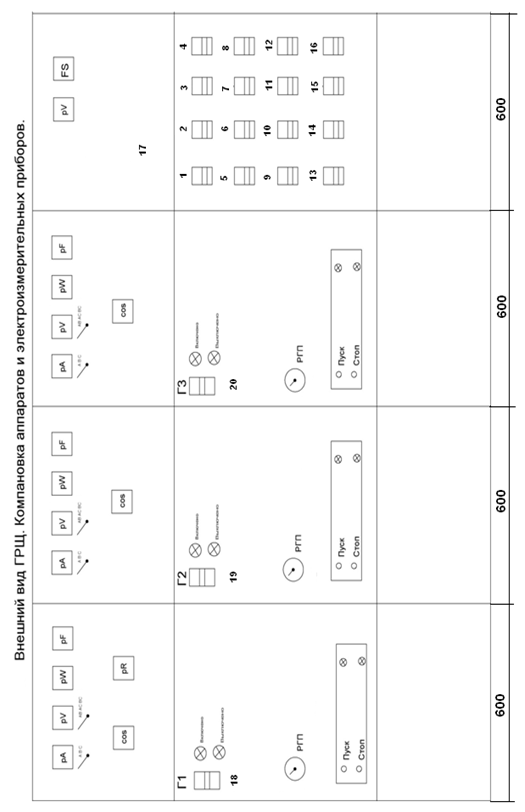

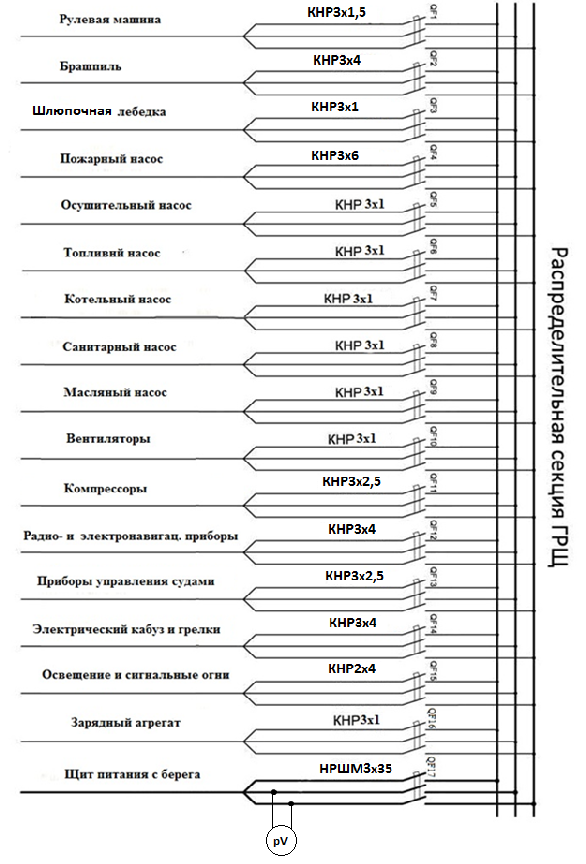

Расчет материалов ГРЩ
Для постройки ГРЩ необходимо рассчитать вид и количество материала, требующегося для данной операции. Это связано с технико-экономическими показателями с одной стороны и условиями эксплуатации с другой.
Листовая сталь
СТ3 S=3мм
Лист L×H×S
2 листа 2000×700×3
1 лист 2400×2000×3
1 лист 2400×700×3
Текстолит
2 листа 2400×1700×20

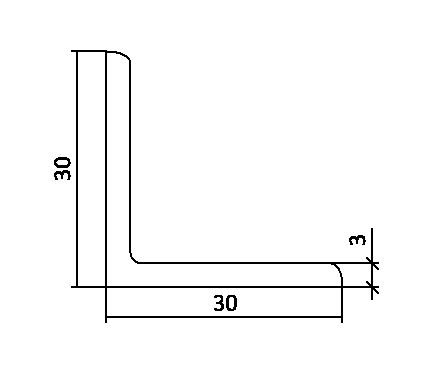

Уголок 30×30×3
8
шт. – 2400мм
10шт. – 2000мм
14шт. – 700мм
общая длина=53800мм
Медь для шин ГРЩ
Три полосы по: 2400×20×5

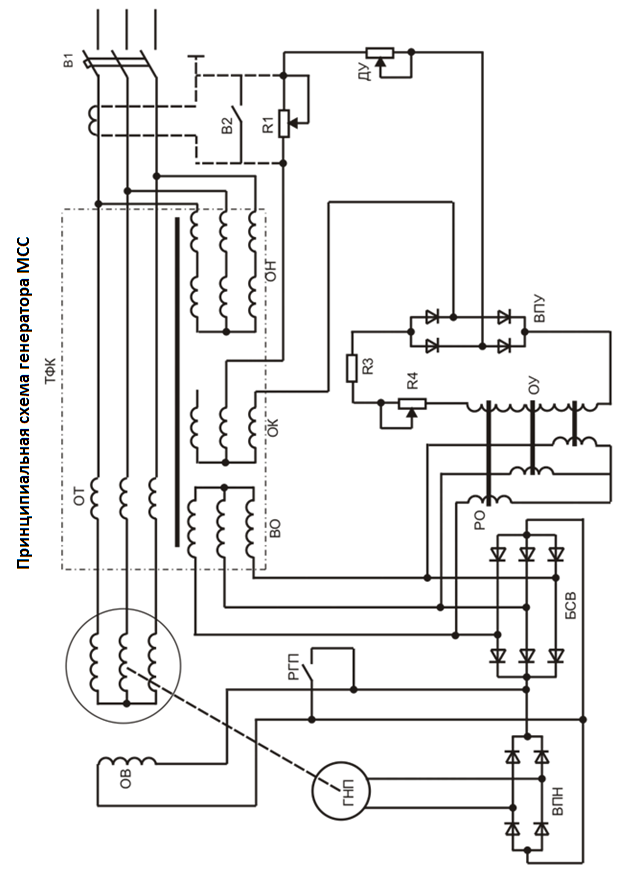

Описание работы схемы ССАРН
Для обеспечения безотказного начального возбуждения генератора, на валу ротора устанавливают однофазный генератор с постоянными магнитами, включенный через селеновый выпрямитель ВпНП на обмотку ротора.
Для гашения поля генератора в цепи установлен рубильник гашения поля РГП.
Напряжение генератора регулируется совместной работой элементов трансформатора с магнитным шунтом. Ток возбуждения генератора пропорционален напряжению обмотки О2 трансформатора ТрФК . потокосцепление обмотки О2 определяется суммарной намагничивающей силой, создаваемой всеми обмотками трансформатора. При этом намагничивающие силы последовательной и параллельной обмоток складываются геометрически. Намагничивающая сила обмотки О2, питающая силовой выпрямитель и реактор отсоса, является размагничивающей.
При холостом ходе генератора действует намагничивающая сила обмотки ОН, намагничивающие силы обмотки ОТ отсутствуют. При нагрузке и изменении коэффициента ее мощности, намагничивающая сила обмотки ОН пропорциональна напряжению генератора, остается практически неизменной, а намагничивающие силы обмотки ОТ, совпадая по фазе с током нагрузки, изменятся пропорционально значению последнего. Вследствие этого суммарная намагничивающая сила изменится в зависимости от значения коэффициента мощности нагрузки.
Параметры компаундирующего трансформатора ТрФК выбирают такими, чтобы суммарная намагничивающая сила обеспечила необходимое потокосцепление обмотки О2, а следовательно и ток обмотки возбуждения, необходимый для поддержания постоянного выходного напряжения генератора с учетом требуемого тока отсоса для ручной подрегулировки напряжения. Для поддержания постоянного выходного напряжения генератора при изменении частоты, параметры компаундирующего трансформатора выбирают такими, что при постоянной частоте и при изменении тока нагрузки от 0 до 100% напряжение генератора возрастает. Вследствие нагревания обмотки возбуждения генератора и изменения в связи с этим ее активного сопротивления несколько изменяется (уменьшается) ток выхода системы автоматического регулирования, что приводит к изменению (уменьшению) напряжения на генераторе (тепловые отклонения уставки). Изменение уровня напряжения генератора (уставки напряжения) достигается изменением значения сопротивления резистора уставки R4, включенного в цепь управления реактора отсоса. При увеличении сопротивления резистора уставки ток управления реактора уменьшается, ток реактора отсоса так же уменьшается, ток в обмотке возбуждения генератора увеличивается и выходное напряжение генератора возрастает. Резистор уставки позволяет регулировать выходное напряжение в пределах от +2 до -7%.
Список литературы
Методические указания и задания для выполнения курсовой работы по дисциплине «Судовые электроэнергетические системы»
Роджеро И. И. Справочник судового электромеханика и электрика. «Транспорт» 1986г.
Семенов Ю.А. электрооборудование и автоматизация земснарядов. «Транспорт» 1984г.
Чаплыгин И. В. Электрооборудование и электродвижение речных судов. «Транспорт» 1979г.
