Выбранные кабели с необходимым количеством жил с сечением

Наименование	n	IР, А	IД, А	Марка
От генератора МСС-92-4	2	180,4	214	КНР3×70
От генератора МСС-91-4	1	135,3	146	КНР3×50
Для зарядного агрегата	1	4	14	KHP3×1
От щита питания с берега	1	101,4	118	НРШМ3×35
К брашпилю	1	40,3	55	КНР3×4
К компрессору	1	11,2	17	КНР3×2,5
К шлюпочной лебедке	1	54,4	55	КНР3×1
Для топливного насоса	2	6,5	14	КНР3×1
Для котельного насоса	1	6,5	14	КНР3×1
Для осушительного насоса	2	20,7	23	КНР3×1
К пожарному насосу	2	29,7	32	КНР3×6
К рулевой машине	2	17,3	23	КНР3×1,5
Для вентиляторов	4	3,5	14	КНР3×1
Для санитарного насоса	3	6,5	14	КНР3×1
Для масляного насоса	2	6,5	14	КНР3×1
Для электрокамбуза	1	38,5	41	КНР3×4
Для освещения и сигнальных огней	1	26,7	32	КНР2×4
Для приборов управления судном	1	12,7	17	КНР3×2,5
Для радио- и электронавигационных приборов	1	33,4	40	КНР3×4

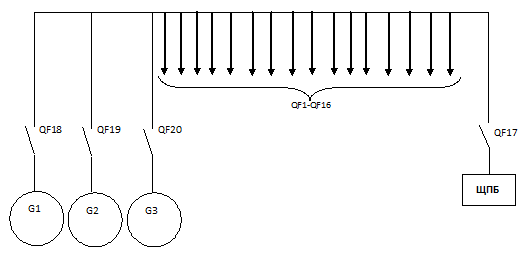

СТРУКТУРНАЯ СХЕМА СУДОВОЙ

ЭЛЕКТРОСТАНЦИИ

Генераторы и щит питания с берега ЩПБ подключаются на шины с помощью автоматических выключателей QF17-QF20.

QF1-QF16-потребители.

Расчет и выбор шин ГРЩ.

Распределение электроэнергии между потребителями осуществляется с помощью шин изготовленных из электротехнической меди.

Расчет шин заключается в определении наибольшего длительного тока нагрузки на шинах, выборе размеров шин исходя из допустимого тока и проверки выбранных шин на динамическую и термическую устойчивость, а так же на возможность появления механического резонанса.

P₁=75 кВт I₁=135,3 А

P₂=100 кВт I₂=180,4 А

Так как в данной электростанции не предусмотрена параллельная работа двух генераторов, то протекающий по шинам ток будет:

I=I₁+I₂=135,3+180,4=315,7

5

Выбираем шину шириной 5 мм и высотой 30 мм.

30

= 570 А

Так как на судах применяются быстродействующие автоматы, то проверка на электродинамическую устойчивость не требуется.

Вывод: расчет токоведущих шин показал, что для данной электростанции необходимо применить шины из электротехнической меди с допустимым протеканием тока по ним 570А.

Выбор аппаратов защиты

В процессе эксплуатации электрических систем возможно нарушение нормальных условий и возникновение аварийных режимов работы.

К наиболее характерным нарушениям условий работы относятся режимы короткого замыкания и перегрузок. Для предупреждения недопустимой работы эл. установок применяются различные средства защиты – универсальные и установочные автоматические воздушные выключатели и предохранители. К электрической защите предъявляются требования быстродействия и чувствительности.

Защита от перегрузок в основном необходима на участке генератор – ГРЩ. Она обычно осуществляется одновременно с защитой от к. з. универсальным автоматом избирательного действия.

При выборе аппаратов защиты, устанавливаемых в распределительных устройствах, должны соблюдаться такие условия:

где: - рабочее напряжение сети

- номинальное напряжение аппарата

- рабочий ток который протекает по аппарату

- номинальный ток на который рассчитан аппарат
