2.1.4. Определение требуемого напора в сети холодного водопровода

Требуемый напор в сети холодного водопровода определяется в соответствии с рекомендациями п.6.7 [1].

Требуемый напор в месте присоединения ввода к городскому водопроводу при максимальном хозяйственно-питьевом водопотреблении определяется по формуле

, м,

где – требуемый напор, м;

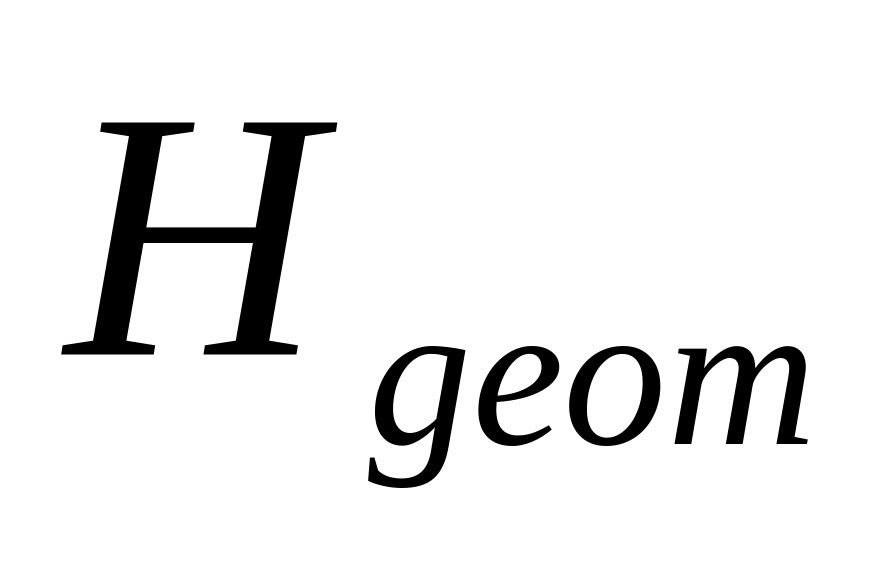

– геометрическая высота подачи воды от поверхности земли в месте присоединения ввода до диктующего водоразборного устройства, м;

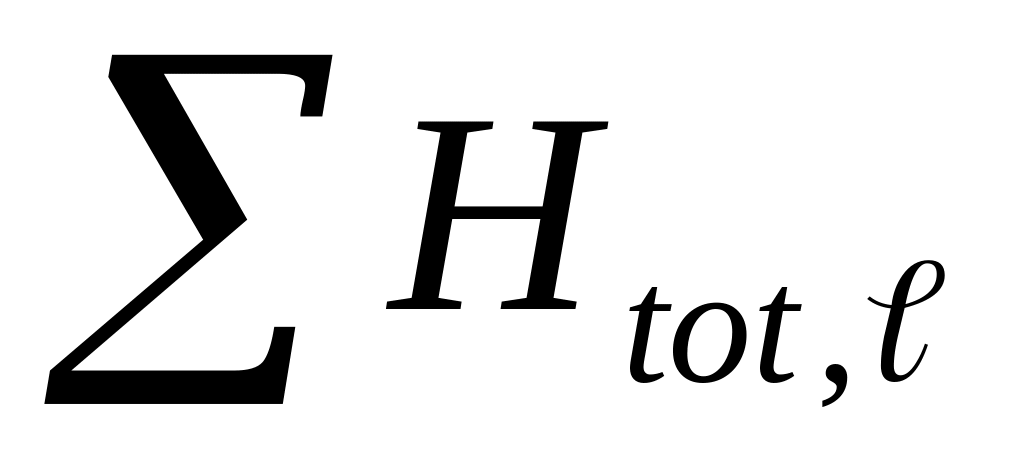

– сумма потерь напора в трубопроводах системы по расчетному направлению, включая потери на вводе, м;

– потери напора в счетчиках, м;

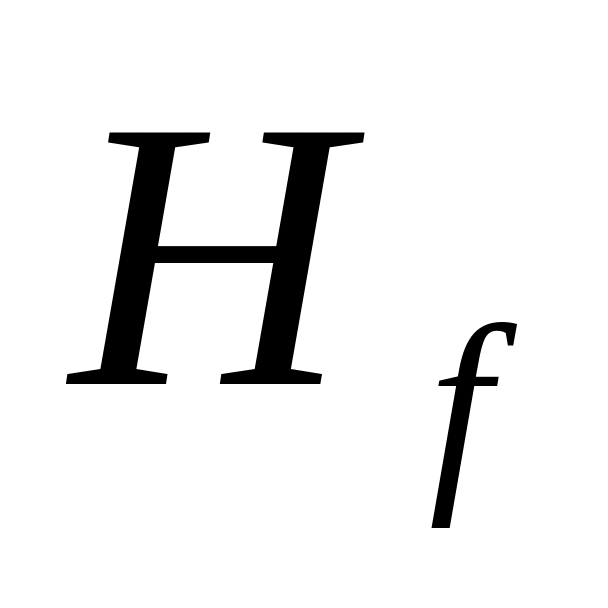

– свободный напор, м, у диктующего санитарно-технического прибора, принимаемый по приложению 2 [1]. Принимаем величину свободного напора Н_f = 5 м.

м.

При расчете на пропуск суммарного пожаро-хозяйственного расхода диктующим является пожарный кран ПК-1, расположенный на 9 этаже на стояке Ст. В2-2 на отметке 84,15 м. Напор у пожарного крана с рукавом длиной 15 м, диаметром спрыска наконечника пожарного ствола 16 мм и расчетной высотой компактной части струи 6 м принимаем 9,6 м, таблица 3 [1].

Требуемый напор на хозяйственно-питьевые нужды равен

Требуемый напор для подачи суммарного пожаро-хозяйственного расхода

Располагаемого напора в наружной водопроводной сети недостаточно, необходимо предусмотреть установку повысительных насосов. Так как проектируем закрытую систему горячего водоснабжения, для подбора насосов необходимо определить также требуемый напор в сети горячего водопровода. После определения величины этого напора сравниваются требуемые напоры для холодной и горячей воды и при необходимости подбираются повысительные насосы общие или отдельные на каждую систему.

3. Расчет системы централизованного горячего водопровода

Системы внутреннего горячего водопровода проектируют в соответствии с рекомендациями разделов 2, 3, 5, 8 и пунктов 9.14–9.17, 10.15–10.20 [1].

Руководствуясь разделами 5 и 2 [1], принимаем закрытую систему теплоснабжения, при которой вода из тепловых сетей используется в качестве теплоносителя для приготовления горячей воды путем нагрева холодной водопроводной воды в скоростном водонагревателе. Водонагреватель и насосы размещаем в отдельно стоящем центральном тепловом пункте (ЦТП).

Температуру горячей воды в местах водоразбора предусматриваем не ниже 50С для систем ЦГВ, присоединенным к закрытым системам теплоснабжения. При этом температура горячей воды в местах водоразбора должна быть не выше 75С.

Отопление ванных комнат жилых и общественных зданий предусматривают от системы ЦГВ с помощью полотенцесушителей. Проектируем однотрубную систему горячего водопровода с установкой полотенцесушителей на подающих (водоразборных) стояках.

Согласно п.5.7 [1] группы водоразборных стояков объединяем кольцующими перемычками в секционные узлы (по 3 стояка в одном узле) с нижней разводкой и циркуляционным стояком, присоединенным к кольцующей перемычке на чердаке. Принимаем три секционных узла. Предусматриваем установку трех циркуляционных стояков по одному на секционный узел. Установку запорной арматуры предусматриваем в соответствии с рекомендациями п.10.5 [1]. Для удаления воздуха из трубопроводов секционных узлов предусматриваем установку на кольцующих перемычках по одному автоматическому клапану для выпуска воздуха. К установке принимаем клапан Арт. FA 2050 14.

Диаметры водоразборных стояков с проточными полотенцесушителями принимаем 25 мм.

Предусматриваем совместную прокладку в одном канале подающих (Т3) и циркуляционных (Т4) трубопроводов от ЦТП до жилого дома. Отметку верха канала принимаем на 1 м ниже поверхности земли.

Для устройства сети горячего водопровода проектируемого жилого дома принимаем стальные водогазопроводные легкие трубы по ГОСТ 3262-75*.

При проектировании системы горячего водопровода выполняют тепловой и гидравлический расчеты сети. Тепловой расчет предназначен для определения величины теплопотерь подающими трубопроводами и величины необходимого циркуляционного расхода для обеспечения постоянной температуры у водозаборных приборов. Гидравлический расчет сети производят на два случая: на пропуск максимального секундного расхода горячей воды с учетом циркуляции и на пропуск циркуляционных расходов воды при отсутствии водоразбора.

Расчет ведется по расчетному направлению относительно диктующей точки (1), в качестве которой принят смеситель у раковины, установленной на 9 этаже на стояке Ст. Т3-1. На расчетном направлении выделяем расчетные участки.
