2.1.3. Подбор водосчетчиков холодной воды

В соответствии с рекомендациями п.11.1* [1] счетчики воды следует устанавливать на вводах холодной и горячей воды в каждое здание (сооружение), в каждую квартиру. При устройстве двух вводов допускается объединять вводы перед водосчетчиком.

Предусматриваем установку счетчиков холодной воды в подвале жилого дома, в центральном тепловом пункте (ЦТП) для измерения общего расхода холодной воды и на подводках в каждую квартиру.

Подбор и расчет водосчетчиков осуществляется по п.11 [1].

Потери напора в счетчике Н_wт, м, при расчетном расходе воды q₀ (q_­^tot, q^c, q^h), л/с, определяют по формуле , м,

где S – гидравлическое сопротивление счетчика, принимаемое по таблице 4 [1].

Счетчик на вводе воды установлен в подвале здания (температура воздуха не ниже 5С). Для подбора водосчетчика определяем для проектируемого внутреннего водопровода максимальный часовой расход, среднечасовой и максимальный суточный расходы воды.

Определяем максимальный часовой расход холодной воды, потребляемой на хозяйственно-питьевые нужды и общий расход холодной воды с учетом приготовления горячей воды.

Максимальный часовой расход воды q_hr ( , ), м³/ч, определяется по формуле

,

где _hr – коэффициент, определяемый согласно приложению 4 [1] в зависимости от общего числа приборов N, обслуживаемых проектируемой системой и вероятности их использования Р_hr;

q_0,hr ( , ) – расход холодной воды, л/ч, санитарно-техническим прибором, принимаемый согласно приложению 3 [1].

Вероятность использования санитарно-технических приборов Р_hr ( , ) в течение расчетного часа для зданий с одинаковыми потребителями определяется по формуле

,

где Р – вероятность действия санитарно-технических приборов;

q₀ – секундный расход воды прибором, л/с.

Для проектируемого внутреннего водопровода Р^с = 0,0068, Р^tot = 0,0126,

л/с, л/с, л/ч, л/ч, N = 324.

Вероятность использования санитарно-технических приборов в течение часа для проектируемого жилого дома будет равна

.

Величину коэффициент _hr определяем по таблице 2 приложения 4 [1]:

при _hr = 3,93;

при _hr = 5,49.

Максимальный часовой расход воды для дома равен

м³/ч,

для двух домов

м³/ч.

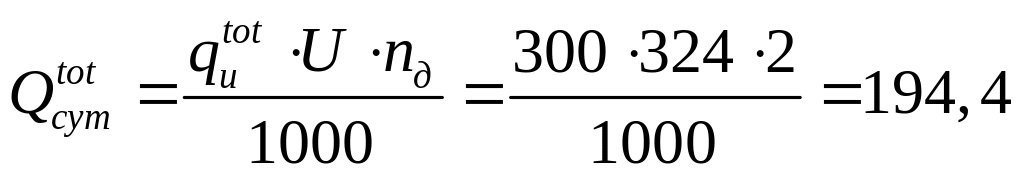

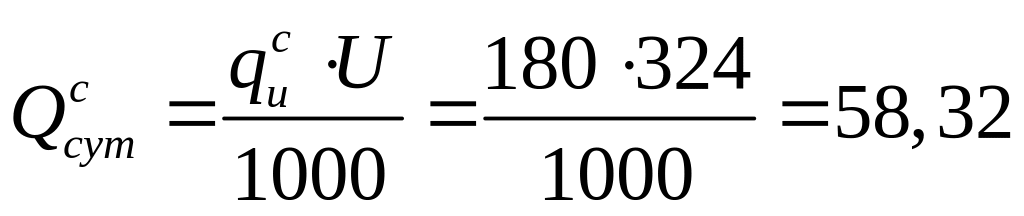

Максимальный суточный расход холодной воды дома и общий для двух домов равен

м³/сут

м³/сут

где – норма расхода холодной воды потребителем в сутки наибольшего водопотребления, л, принимаемая по приложению 3 [1];

– общая норма расхода холодной воды потребителем в сутки наибольшего водопотребления, л, принимаемая по приложению 3 [1];

n_д – количество домов по генплану.

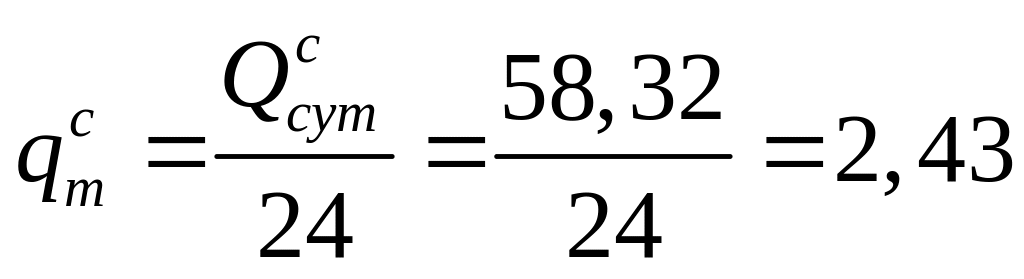

Средний часовой расход воды для дома в сутки наибольшего водопотребления определяется по формулам

м³/ч,

м³/ч.

Для подбора водосчетчиков холодной воды для жилого дома и квартиры используем следующие данные:

Расход воды		холодной	общей	для квартиры
на хозяйственно-питьевые нужды	л/с	2,2	4,1	0,0272
на внутреннее пожаротушение	л/с	2,6	2,6	––
Всего	л/с	4,8	6,7	––
максимальный часовой расход	м3/ч	3,93	8,23	0,231
суточный расход	м3/сут	58,32	194,4	0,63
среднечасовой расход	м3/ч	2,43	8,1	0,026
принятое время работы счетчика	ч	24	24	24

В соответствии с вышеприведенными исходными данными и руководствуясь рекомендациями п.11.2*–11.4* [1] принимаем следующие диаметры условного прохода счетчика, мм:

1) Для измерения холодной воды для одного дома принимаем водосчетчик ВСХ-40, который удовлетворяет требованиям [1].

Гидравлическое сопротивление счетчика d_у = 50 мм S = 0,5 м/(л/с)².

Потери напора в счетчике при пропуске хозяйственно-питьевого расхода равны: 1,28 м < 5 м.

Потери напора в счетчике при пропуске суммарного пожаро-хозяйственного расхода равны: м < 10 м.

Потери напора в счетчике не превышают допустимых. В счетчике с меньшим диаметром условного прохода потери напора больше допустимых.

2) Для учета общего расхода воды для двух домов принимаем водосчетчик ВСХ-50.

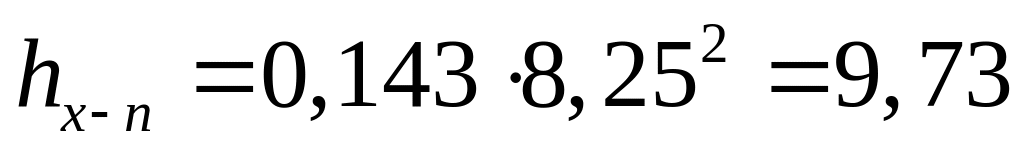

S = 0,143 м/(л/с)². Потери напора в нем при пропуске хозяйственно-питьевого и суммарного пожаро-хозяйственного расхода составят

м < 5 м,

м < 10 м.

Для учета расхода холодной воды в квартире принимаем водосчетчик ВСХ-15.

S = 14,5 м/(л/с)². Потери напора в нем составят

м < 5 м.
