40.Басқарылатын және басқарылмайтын сызықсыз элементтер.

Сызықсыз элементтердің вольт-амперлік сипаттамасы сызықсыз болады. Сызықсыз элементтерді екі үлкен топқа бөлуге болады: басқарылатын және басқарылмайтын. Басқарылатын сызықсыз элементтерде негізгі тізбектен басқа бір немесе бірнеше басқаратын тізбек болады, осы тізбектің тоғы немесе кернеуін өзгерте отырып негізгі тізбектің вольт-амперлік сипаттамасын өзгертуге болады. Басқарылмайтын сызықсыз элементтің вольт-амперлік сипаттамасы қисықпен, ал басқарылмайтындікі бірнеше қисықпен көрсетіледі.

Басқарылмайтын сызықсыз элементтерге электр доғасы, бареттер, газотрон, стабиливольт, жартылай өткізгішті диодтар және т.б. жатады.

Басқарылатын сызықсыз элементтерге үшэлектродты шамдар, транзисторлар, тиристорлар, терморезисторлар, фоторезиторлар, фотодиодтар, манитодиодтар және т.б. жатады.

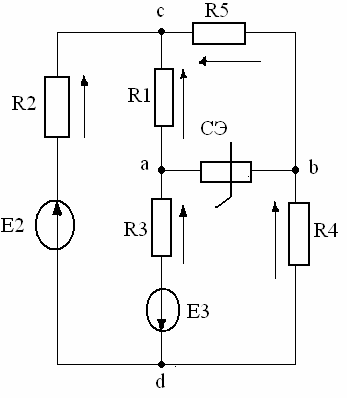

41.Сызықсыз электр тізбегін екі түйінді потенциалдар әдісімен есептеу,вас

42.Біртекті желінің гиперболалық теңдеу, желінің кіріс кедергісі

Х=0

U=AU₁+BI₁

I=CU₁+BI₂

Желінің кіріс кіріс кедергісі ретінде желінің басындағы ережені есептеу кезінде желінің оның аяғында жүктемемен бірге екі ұштықтың алмастыруды ұғады, яғни

Қандай да болған жүктеме кедергісі кезінде кіріс кедергіні бос жүріс кезіндегі және қысқа тұйықталу кезіндегі Z_Қ кедергілер арқылы көрсетуге болады:

(2)

(3)

1. теңдеудің оң жағының алымын және бөлгішін бөліп (2) және (3) есепке алып, табамыз:

(4)

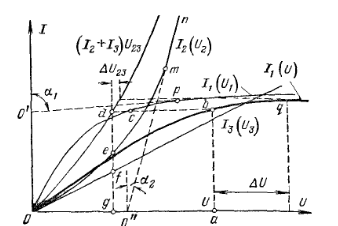

43.Сызықсыз элементтерді параллель, аралас және тізбектей қосу және вас

Тұрақты токтың сызықты емес қарапайым сұлбасын графикалық ідіспен есептейді. Сызықты емес элементтерді тізбектей жалғағанда есептеудің екі әдісіқолданылады.

Бірінші әдіс – беттестіру әдісі; сызықты емес элементтің кернеуі (U=U1+U2),I бір ғана токта беттеседі

Екінші әдіс – қиылысу әдісі

- I(U2) вас басы айналы шағылысады және U кіріс кернеуіне қарай ордината осі бойынша ығысқан;

- бірінші элементтегі қисықтың қиылысу нуктесі I(U-U2) мен вас А жұмыстық нүкте болып табылады

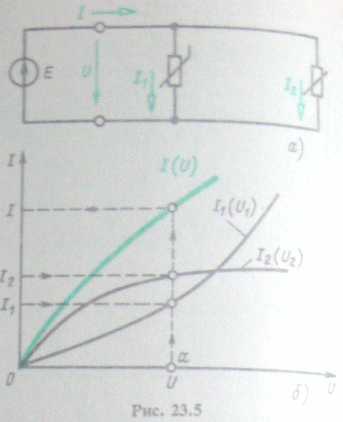

Сызықты емес элементтерді параллель жалгауда кернеулері бірдей кезінде I=I1+I2 токтары элементтер арқылы байланысады

I3=I1+I2

U12=const

U3+U12=E

ВАС-ы.

1.Электр тізбег-ң өтпелі кезеңі. Қоммутация заңдары.

2.Өтпелі кезен-ң қалыптасқан және еркін режимі.

3. RL-тізбег өтпелі кез. RL- тізбег қысқа тұйықталуы
